松下PT-RQ13K无镜头视频投影仪结构设计

做工程投影配套结构设计快十年，接触过不少品牌的高亮工程机壳体数模，这次拆解梳理的这款无镜头版本的松下高亮投影壳体结构，刚好能给做投影配套吊架、外罩、融合系统集成的同行做结构参考。很多刚接触工程投影集成的工程师容易忽略，不带镜头的裸机壳体才是安装适配阶段最核心的参考依据——毕竟不同项目选配的长焦、短焦、超短焦镜头尺寸、伸出长度差异极大，先把主机本体的安装边界、接口位置、重心分布摸透，后续不管配什么镜头，都能提前预留足够的安装空间，避免现场吊装时出现镜头碰吊架、接线空间不足的问题。

从实际工程场景来看，这类高亮度激光投影的应用场景覆盖很广，从大型会议室的多机融合、会展中心的沉浸式展项、户外楼体的亮化投影，到高校阶梯教室的大尺寸画面投放，都能看到同系列设备的身影。做这类设备的三维建模时，首先要卡准的是主机本体的安装孔位参数：底部的吊装螺孔是标准的M6规格，四个孔位的相对位置公差要控制在0.2mm以内，毕竟现场吊装时吊架的转接板是提前预制的，要是孔位偏差超差，现场根本没法快速挂装。除了底部的吊装位，设备侧面的壁挂固定点位也要在数模里做准，不少展厅的侧装投影、橱窗投影都是用壁挂支架，要是固定点位置偏了，支架受力不均长期使用容易出现画面偏移。

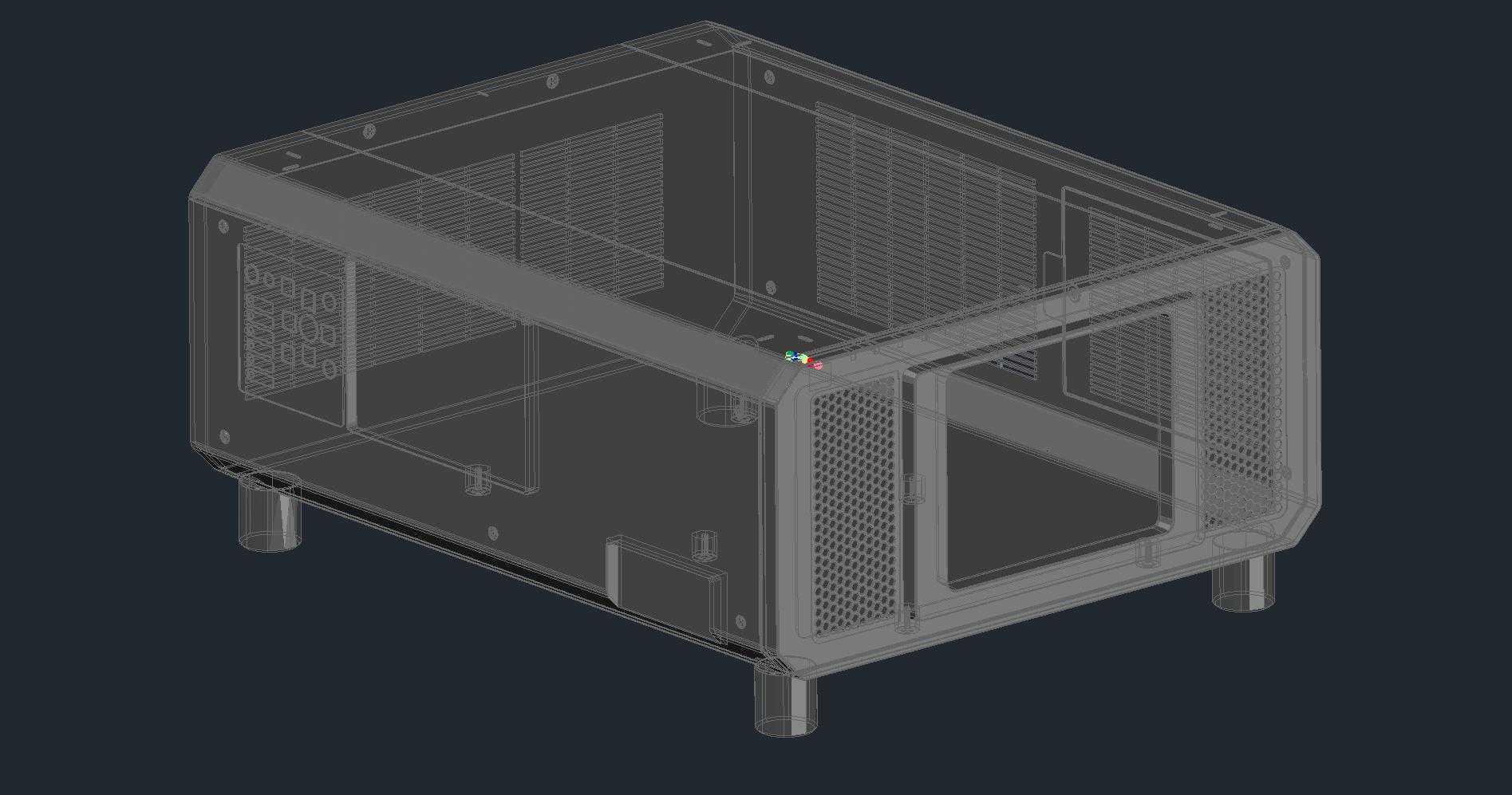

再说到设备本身的功能结构布局，这款设备的散热风道设计是很典型的工程机思路：进风口集中在机身侧下方，出风口在机身尾部，做外罩或者嵌入式安装的时候，必须给进出风口预留至少15cm的通风间隙，不然设备运行时热量散不出去，很容易触发高温保护自动停机。数模里把风道的格栅结构、内部的散热模块占位都做了还原，做集成设计的时候可以直接在数模里模拟气流走向，提前避开遮挡风道的设计误区。机身侧面的接口区域也要重点关注，电源接口、信号输入接口、控制接口的排布位置、接口间距都在数模里做了1:1还原，做机柜安装或者壁挂支架的时候，可以提前预留接线的弯折空间，尤其是粗线径的电源线、HDMI光纤线，弯折半径不够很容易导致信号传输不稳定，提前在数模里模拟走线路径，就能避免现场接线时出现线不够长、弯折过度的问题。

从设计思路上来说，这款设备的壳体采用的是分块式钣金加塑料端盖的结构，主体承重部分是1.2mm厚的镀锌钢板折弯成型，边角处做了加强筋冲压，既保证了整体结构强度，又能控制整机重量，毕竟工程投影吊装在高空，自重太大不仅对吊架承重要求高，安装时的人工操作风险也会提升。数模里把壳体的拼接卡扣、螺丝固定柱的位置都做了详细还原，要是做设备的防护外罩、定制化外壳改装，也能直接参考这些固定点位，不用反复拆解实机测量。机身顶部的调节支脚结构也在数模里做了运动仿真预留，支脚的调节行程是25mm，现场安装时可以通过支脚微调画面的水平度，做吊架设计的时候要给支脚预留调节空间，不要把支脚位置顶死，不然现场没法微调画面。

关于安装边界的尺寸，这款设备不含镜头的本体长度是498mm，宽度是450mm，高度是168mm，这个尺寸是不含底部支脚、尾部接线突出部分的净尺寸，做嵌入式安装的开孔时，要在长宽高方向各预留至少30mm的安装间隙，方便设备推入安装位之后做接线和微调。设备的重心位置在距离机身尾部180mm的中轴线上，做吊架或者壁挂支架的受力计算时，要以这个重心点为参考，保证支架的承重冗余不低于设备自重的3倍，毕竟高空设备的安装安全是第一位的。另外设备侧面的滤网更换口位置也要在数模里标注清楚，做外罩设计时不要把滤网口挡住，后期维护更换滤网的时候不用把整个设备拆下来，能大幅降低后期运维的工作量。

很多做展项设计的同行之前问过，为什么做投影集成一定要找准确的裸机数模，其实核心原因就是工程现场的变量太多：有的项目要做恒温箱把投影装在户外，有的项目要把投影藏在吊顶里只留镜头出光口，有的项目要做多机叠加提高画面亮度，这些场景都需要精准的主机模型来做干涉检查、空间排布。比如做多机融合的时候，两台设备的左右间距、上下错位量都要靠精准的数模来模拟，要是模型尺寸不准，现场调试的时候就会出现画面拼接不上、设备互相干涉的问题，反复调整不仅耽误工期，还会增加人工成本。

另外从结构设计的细节来看，这款设备的镜头安装座是标准的卡口结构，数模里把卡口的配合尺寸、定位销位置都做了还原，后续不管选配什么规格的原厂镜头，都能直接在数模里装配模拟，提前计算镜头的伸出长度，确认投影距离和画面尺寸的匹配关系，不用等设备到现场再实测。机身尾部的电源开关、保险管座的位置也在数模里做了准确还原，做机柜安装的时候要把这些操作位露在外面，方便后期运维人员操作，不用把设备从机柜里拖出来就能开关设备、更换保险。
