松下三片式激光DLP工程投影设备结构

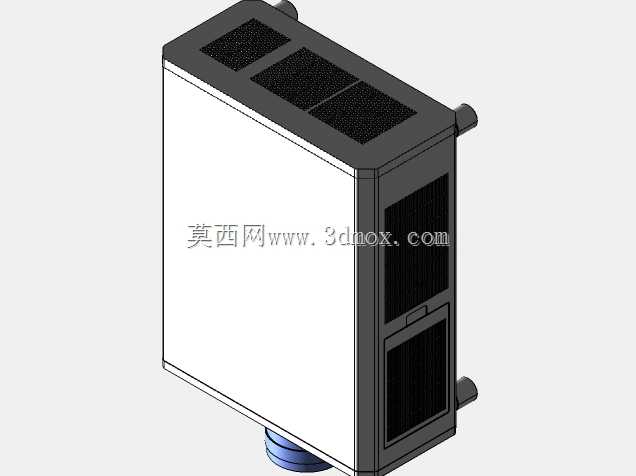

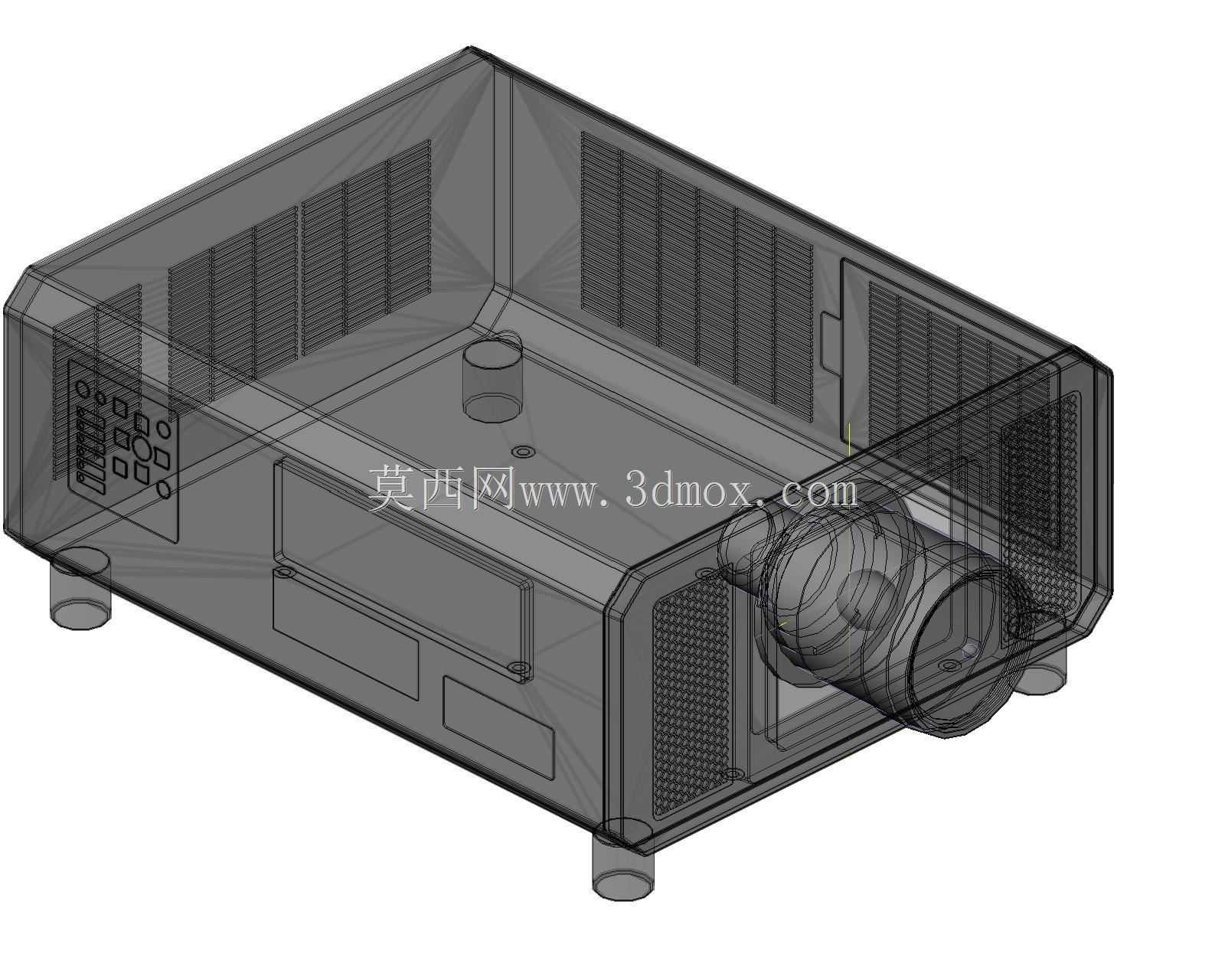

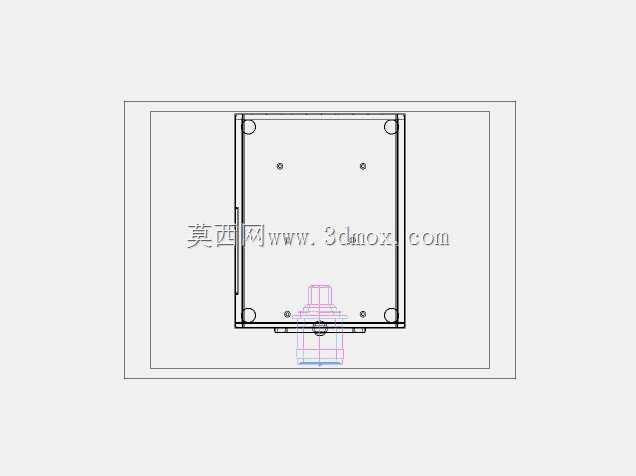

这款三片式DLP激光投影设备的三维结构，完整还原了工程级投影设备的内部布局与外部安装特征，可直接用于会议室、报告厅、数字展厅、大型场馆等场景的设备选型配套、安装点位模拟与周边结构适配设计。从实际工程应用角度看，这类高亮度激光投影常被用于大中型空间的影像投射，对安装精度、散热空间、镜头调节余量都有明确要求，建模时完整保留了设备的接口布局、支脚安装位、镜头调节区间等关键结构，方便结构工程师在做吊装支架、墙面嵌装结构、设备机柜布局时直接调取参考，避免现场安装时出现干涉、空间预留不足的问题。设备整体采用方正的金属机箱结构，外壳预留了多组通风格栅，对应内部光机、激光光源、电源模块的散热风道设计，建模时还原了格栅的开孔密度与排布位置，可用于散热仿真时的风道边界参考。前端的变焦镜头组件做了独立的结构拆分，镜头伸出长度、调节旋钮位置都与实机一致，搭配配套的变焦镜头可实现不同投射距离的画面调整，在做投影方案设计时，可直接通过模型模拟镜头投射角度，计算画面偏移量，提前确定安装高度与俯仰角度。机箱侧面的控制接口区域完整还原了各类信号接口、电源接口的排布位置与间距，在做预埋管线、接口面板适配时，可直接参考模型的接口位置确定管线预留长度与开孔位置，避免后期接线时出现线缆长度不足、接口被遮挡的问题。底部的四个可调支脚结构还原了调节行程与安装螺纹规格，做桌面放置安装时可直接参考支脚调节范围计算设备水平调节余量，做吊装安装时也可对应支脚的安装孔位匹配吊装转接板的孔位设计。设备内部的光机安装位、光源模块固定位、电源仓分隔结构都做了准确还原，可用于设备改装、内置模块加装时的空间校核，比如加装信号传输模块、防尘组件时，可提前通过模型确认内部剩余空间，避免加装部件与原有结构产生干涉。机箱外壳的拼接结构、固定螺丝点位也都在模型中有所体现，在做设备外壳定制改装、防护外罩设计时，可直接参考原有固定点位做适配，无需反复拆解实机测量。
