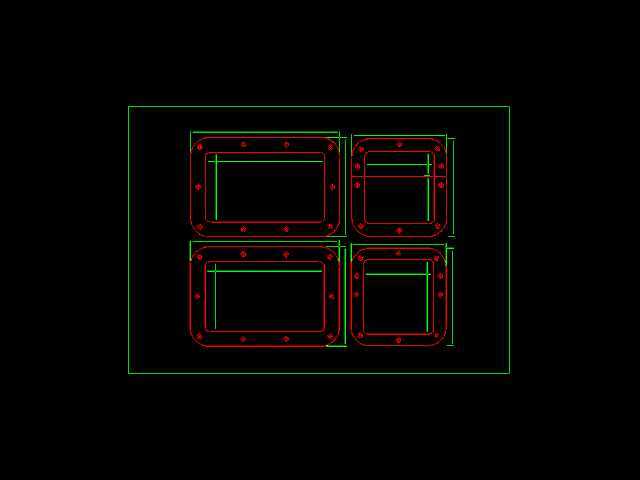

飞行箱蝶形开口中提手钻孔加工模板

在航空器材储运、演艺设备转运、精密仪器户外作业等场景中，硬质飞行箱的结构可靠性直接决定内部设备的运输安全，其中提手安装位的孔位精度是影响箱体装配质量的核心环节之一。这套钻孔模板正是针对飞行箱蝶形开口区域的中提手安装需求设计，现场作业时无需反复测量划线，直接将模板贴合在箱体对应板材的待加工位置，即可快速完成所有安装孔的定位引导，从根源上避免手工划线带来的孔位偏移、孔距误差问题，大幅提升批量箱体装配时的孔位一致性。

从实际使用场景来看，飞行箱的提手安装区域位于箱体侧部的蝶形开口居中位置，这个区域的板材既要承担整箱抬运时的动态载荷，又要避开箱体内部的加强筋、锁具安装位，因此孔位的排布不能随意设定。设计这套模板时，首先结合常用规格飞行箱的侧部板材厚度、提手的承重载荷要求，确定了四个安装孔的孔距参数：横向孔距匹配中提手的两个固定脚间距，纵向孔距贴合蝶形开口的边缘避让距离，确保钻孔后提手安装完成不会与开口边缘产生干涉，同时固定螺丝的锁紧力能够均匀传递到板材的加强区域，避免长期抬运时板材出现开裂、固定孔滑丝的问题。

模板的外形边界完全贴合飞行箱蝶形开口的内轮廓，现场使用时可以直接卡入开口位置实现快速定位，不需要额外的夹持固定就能保证模板不会在钻孔过程中发生移位，单人即可完成定位、钻孔的全流程操作，相比传统的划线定位方式，单孔加工的辅助时间能缩短七成以上，尤其适合批量飞行箱生产、现场维修改装的作业场景。模板上的每个钻孔引导位都做了倒角处理，钻头钻入时不会出现打滑偏移的情况，同时引导孔的内径比常用的自攻螺丝外径大0.2mm，既能够引导钻头垂直钻入板材，又不会因为间隙过小导致钻头卡滞在模板内。

从结构设计逻辑来看，这套模板采用四组孔位对称排布的结构，对应同规格板材上的四个提手安装位？不对，仔细看结构是两组上下对称、两组左右对称的孔组，其实是可以同时适配两种相近规格的中提手安装需求，当加工小规格提手时使用内侧的两个孔组，加工大规格提手时使用外侧的两个孔组，一套模板就能覆盖常用的两款中提手安装需求，减少现场工装的更换频次。模板的外边缘做了0.5mm的止口设计，卡入蝶形开口后能够与板材表面完全贴合，不会因为板材表面的轻微弧度出现翘起，保证钻孔的垂直度符合装配要求。

在安装边界的考量上，模板的所有孔位距离蝶形开口边缘的最小距离都大于10mm，这个距离是根据多层胶合板、铝合金板材这两种常用飞行箱板材的最小边距要求设定的，钻孔后不会出现孔位距离边缘过近导致板材崩边、强度不足的问题。同时孔位的排布避开了蝶形开口的圆角过渡区域，所有钻孔位置都处于板材的平面区域，钻头钻入时不会因为曲面受力导致孔位倾斜。实际加工时，只需要将模板卡入对应开口位置，使用手电钻顺着引导孔依次钻孔即可，不需要额外的测量、划线工序，即使是新入职的作业人员也能加工出符合装配精度要求的安装孔，有效降低对作业人员技能水平的依赖。

另外在设计时还考虑了模板的耐用性需求，引导孔的位置做了局部加厚处理，长期使用后引导孔不会因为钻头的反复摩擦出现扩孔、磨损的情况，能够长期保持孔位的精度稳定性。模板的整体外形没有尖锐棱角，现场拿取、放置时不会刮伤箱体表面的装饰层，也不会划伤作业人员的手部，符合工装设计的安全要求。对于飞行箱生产企业来说，这类专用钻孔模板虽然结构简单，但能够有效统一不同作业人员的加工标准，避免因为孔位误差导致的提手安装错位、装配间隙不均等问题，减少后续返工的成本，提升整体装配效率。在现场维修场景中，不需要携带大量测量工具，只需要带上对应规格的模板，就能快速完成提手更换时的钻孔作业，尤其适合户外应急维修、展会现场快速改装的使用需求。
