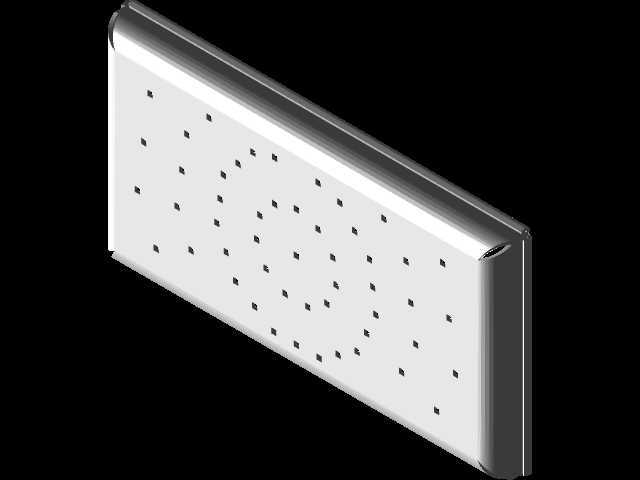

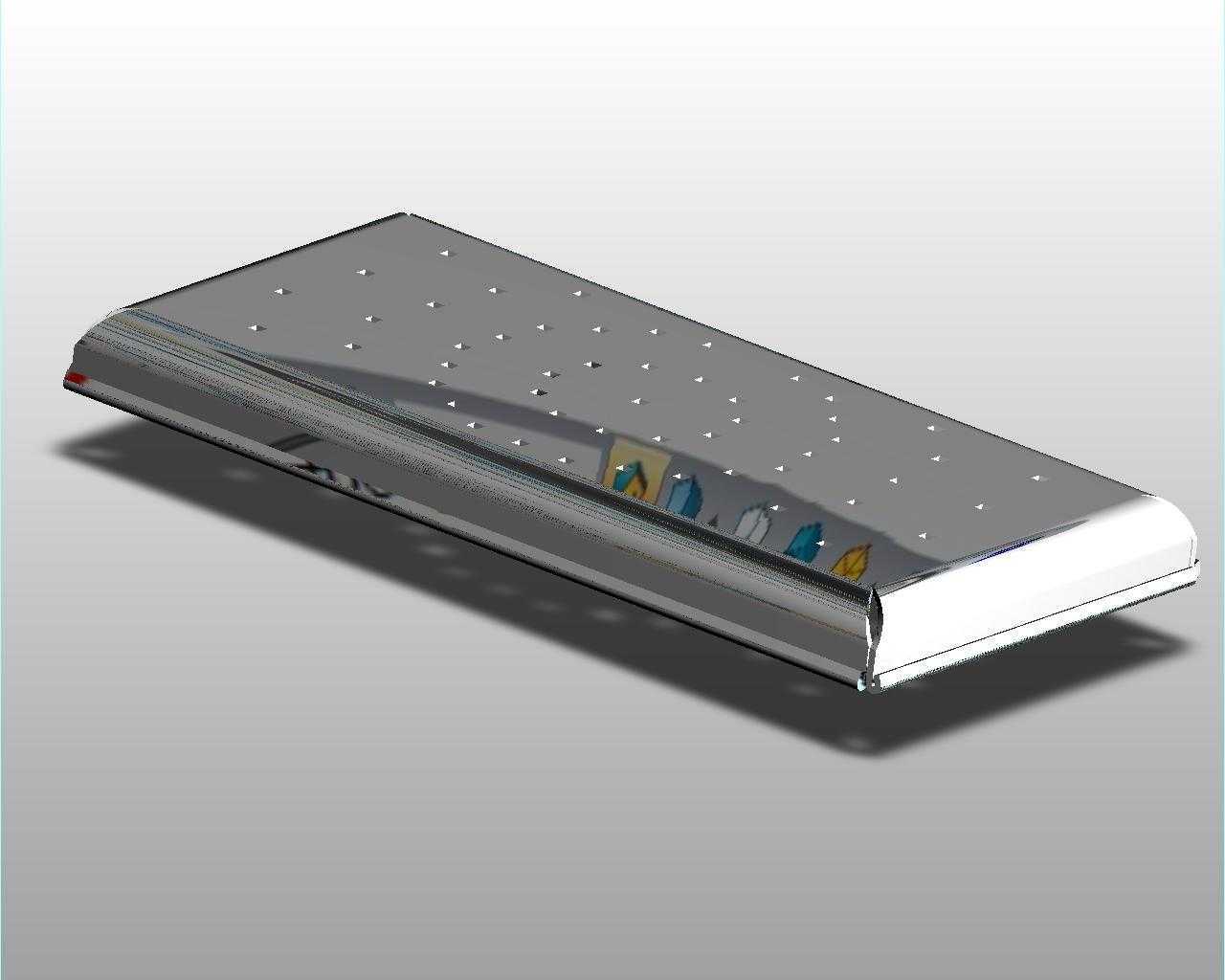

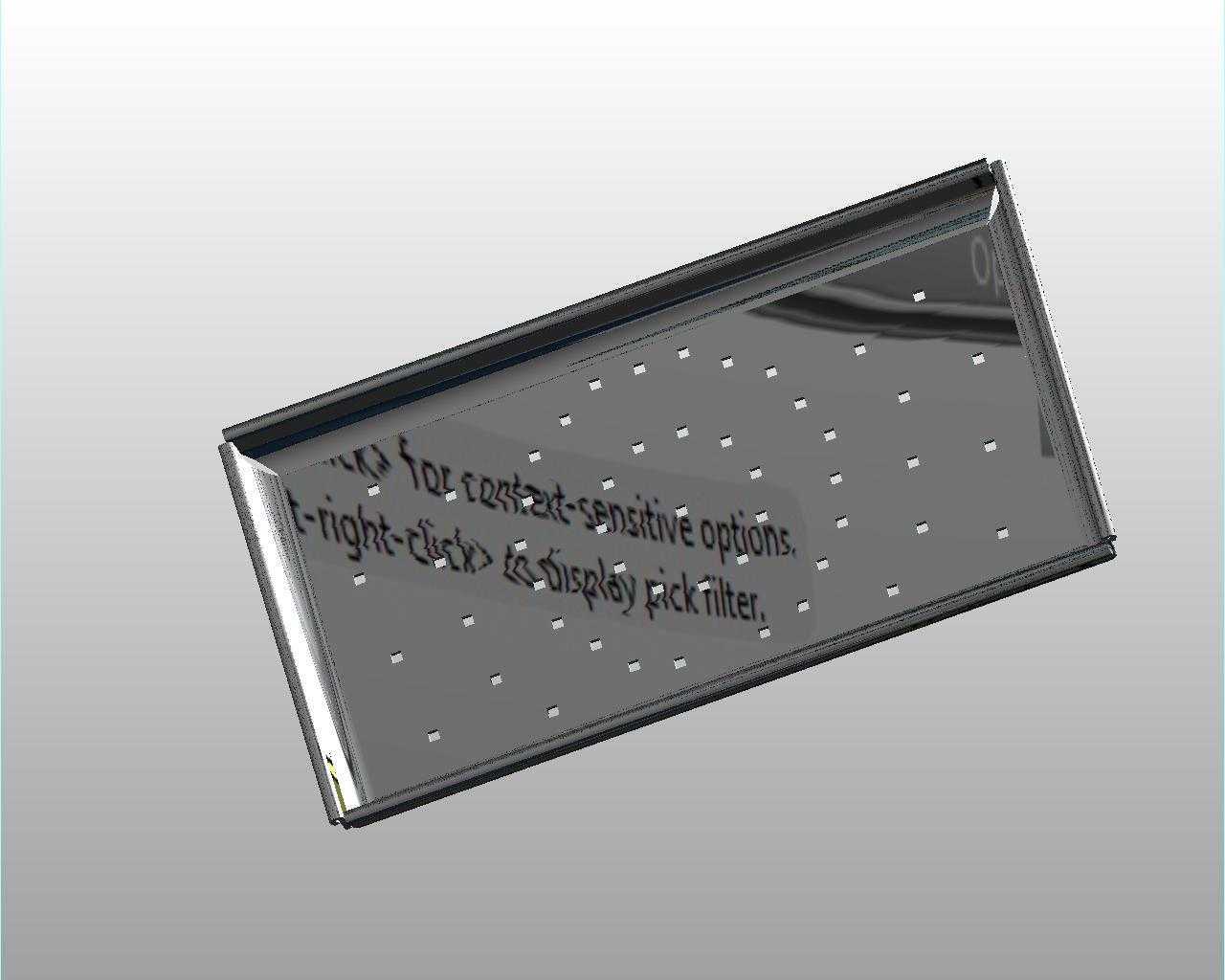

带密集通孔的长方形金属承载托盘

在精密装配、光学检测、电子元器件周转这类对承载面平面度、定位精度有较高要求的工位场景中，这类带通孔的金属托盘是十分常用的工装承载构件。不同于普通塑料周转盘的易变形、不耐剐蹭特性，该金属托盘采用整块金属板材加工成型，整体为扁平长方体结构，边缘做了小圆弧过渡处理，避免尖锐边角划伤操作人员或是刮蹭待放置工件的表面涂层。盘面均匀排布的密集通孔并非随意设置，首先是满足轻量化需求，在保证整体结构刚性的前提下减少实体材料占比，降低托盘自身重量，方便操作人员在不同工位间转运；其次这些通孔可作为定位孔使用，配合工位上的定位销能够快速完成托盘在工作台面上的固定，无需额外加装压块或是锁紧结构，大幅缩短工位换型的准备时间；另外通孔也能实现沥液、透气的作用，当托盘用于承载经过清洗工序的小型零件时，零件表面残留的清洗液可以顺着通孔直接流下，不会在盘面积液造成零件锈蚀，在需要热风烘干的工序中，气流也能穿过通孔作用到零件底部，提升烘干效率。

从设计思路来看，这类托盘的厚度选择需要结合额定承载重量做校核，若承载的是小型精密五金件、电子接插件这类重量较轻的工件，板材厚度可适当减薄，若用于承载机加工后的金属毛坯件，则需要增加板材厚度同时在托盘背部增设加强筋，避免长期承重后盘面出现下凹变形。盘面通孔的孔径、孔间距也需要匹配常用承载工件的尺寸，确保最小尺寸的工件不会从孔中掉落，同时孔位排布要避开工件的关键支撑位置，防止工件放置后出现倾斜、晃动。托盘的侧边做了微幅的翻边处理，高度控制在较低范围，既可以防止工件从侧边滑落，也不会因为翻边过高影响机械手取放工件的动作路径，适配自动化上下料场景的使用需求。

在安装边界方面，该托盘的外形尺寸需要匹配对应工位的工作台面预留安装空间，底部平面的平面度公差需要控制在合理范围内，保证放置后不会出现翘曲，盘面的通孔位置度公差要和工位定位销的位置公差匹配，确保每次放置都能精准对位。在实际产线应用中，这类金属托盘还常被用于三坐标测量机的工件承载，通孔可以方便测量探针从底部接触工件，完成工件底部形位公差的检测，不需要反复翻转工件，提升检测效率。不同于带分隔槽的专用物料盘，这种平面带孔的托盘通用性更强，可通过更换不同的定位衬套适配多种尺寸的工件承载，减少产线工装的储备种类，降低工装管理成本。托盘的金属材质表面通常会做防锈处理，避免长期在车间环境中使用出现锈蚀，污染待加工工件的表面，边缘的钝化处理也能减少日常使用中的磕碰损伤，延长工装的使用寿命。在部分需要防静电的电子组装工位，还可以对托盘表面做防静电涂层处理，避免静电积累击穿电子元器件，满足电子制造场景的特殊使用要求。
