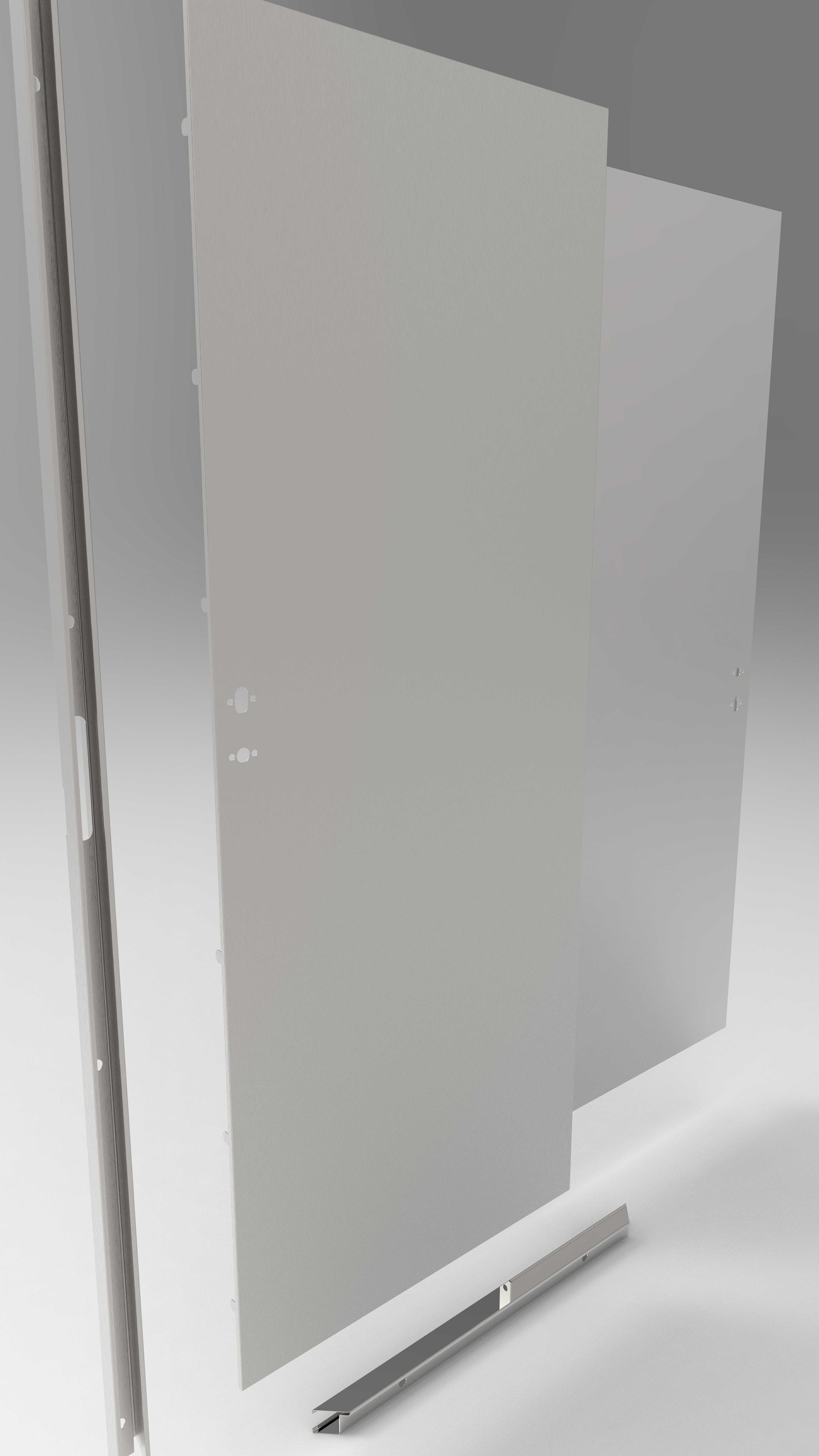

钣金结构门组件三维设计

日常接触的各类柜体、设备舱、隔断结构中，钣金门是兼顾防护、开合操作与外观一致性的核心构件，这类构件的设计往往需要平衡板材成型特性、安装适配性与长期使用的结构可靠性，不能只停留在平面板材的简单拉伸建模层面。从实际工程落地的角度看，这类钣金门组件首先要匹配安装侧的门框边界，建模阶段需要提前预留出门板与门框的配合间隙，常规室内柜体类的门板单边间隙控制在1-1.5mm即可，若应用在有温湿度变化、存在粉尘防护需求的工业设备舱场景，间隙需要压缩到0.5-0.8mm，同时要在门板内侧预留密封胶条的安装槽位，槽位的深度要匹配胶条的压缩量，避免关合后出现胶条过度压缩老化快、或是压缩量不足密封失效的问题。

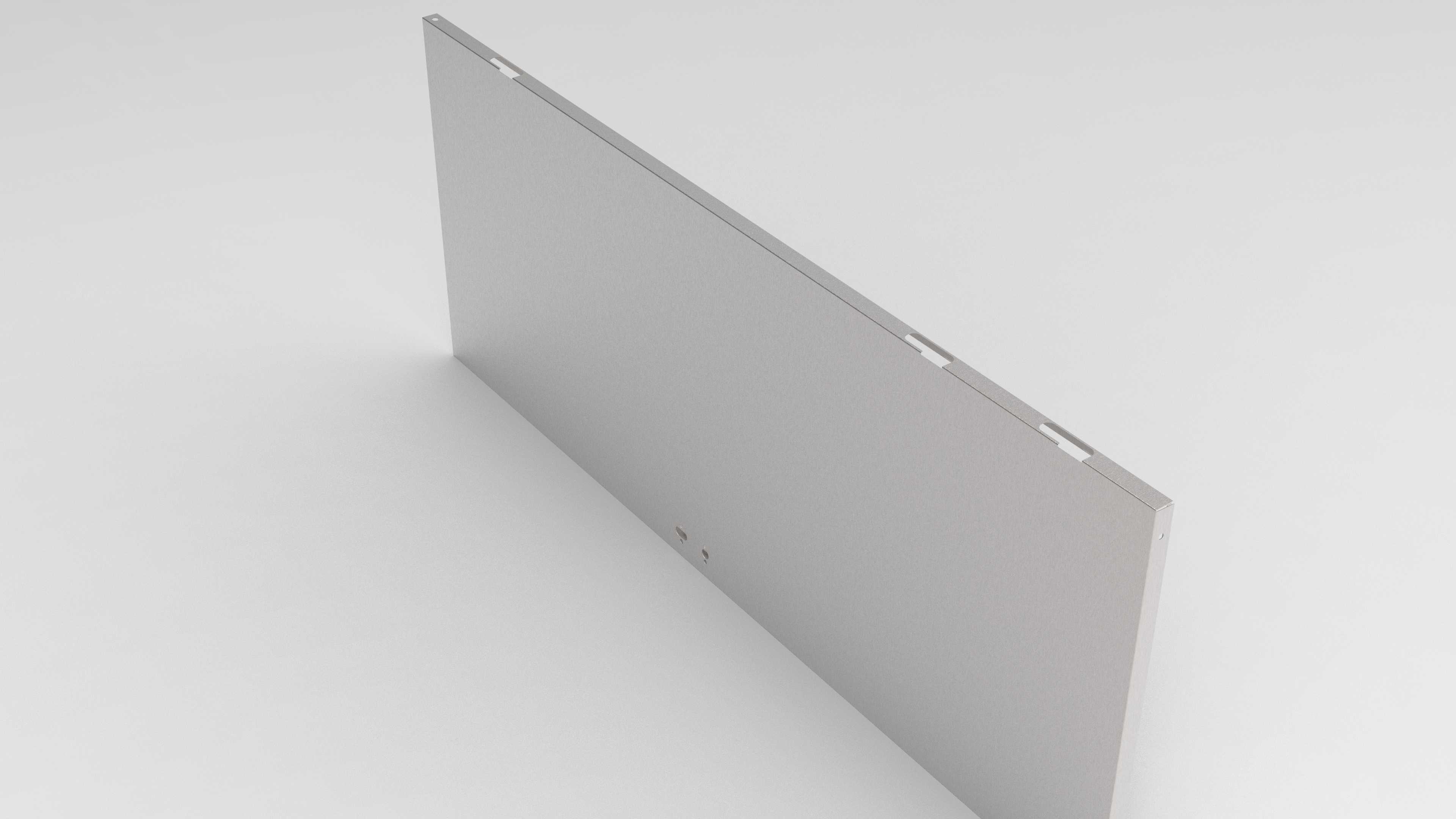

这类门板的主体采用薄钢板折弯成型，建模时不能直接用等厚平板替代折弯结构，必须准确还原折弯系数对应的板材展开尺寸，折弯处的内R角要匹配所选板材的厚度，1.2mm厚的冷轧钢板折弯内R通常取0.8-1mm，若R角过小容易出现折弯处开裂，R角过大则会导致折弯后棱角不清晰，装配后与相邻构件的接缝不均匀。门板的侧边需要设计一体冲压的铰链安装位，安装位的凸台高度要精准控制，要保证铰链装配后，门板开合过程中不会与门框侧边发生剐蹭，同时凸台的加强筋结构要做合理的过渡，避免冲压成型时出现应力集中导致的板材变形。

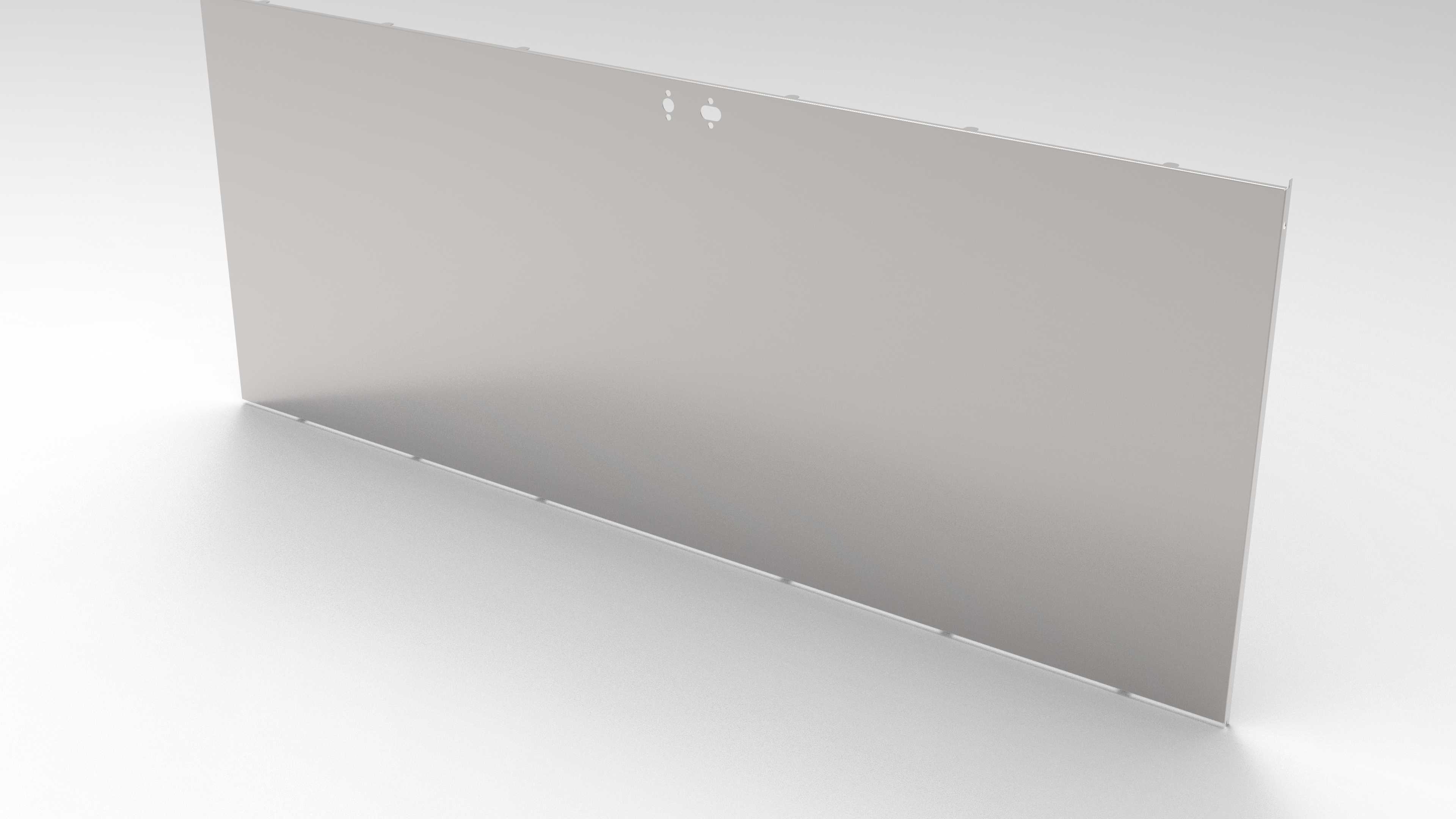

从功能特性上看，这类钣金门组件需要适配不同的开合场景，若作为设备检修门使用，需要在门板对应位置预留锁具的安装孔，孔位的位置要兼顾操作便利性，通常设置在门板侧边距边缘120-150mm的位置，高度匹配日常站立操作的手部舒适区间；若作为可视隔断门使用，还需要在门板中部预留透明视窗的安装压边结构，压边的折弯边要做钝化处理，避免安装玻璃或亚克力板时出现划损，同时压边上要预留均匀的螺丝安装孔，孔位间距控制在100-120mm，保证视窗压板受力均匀，不会出现局部翘曲导致的缝隙。

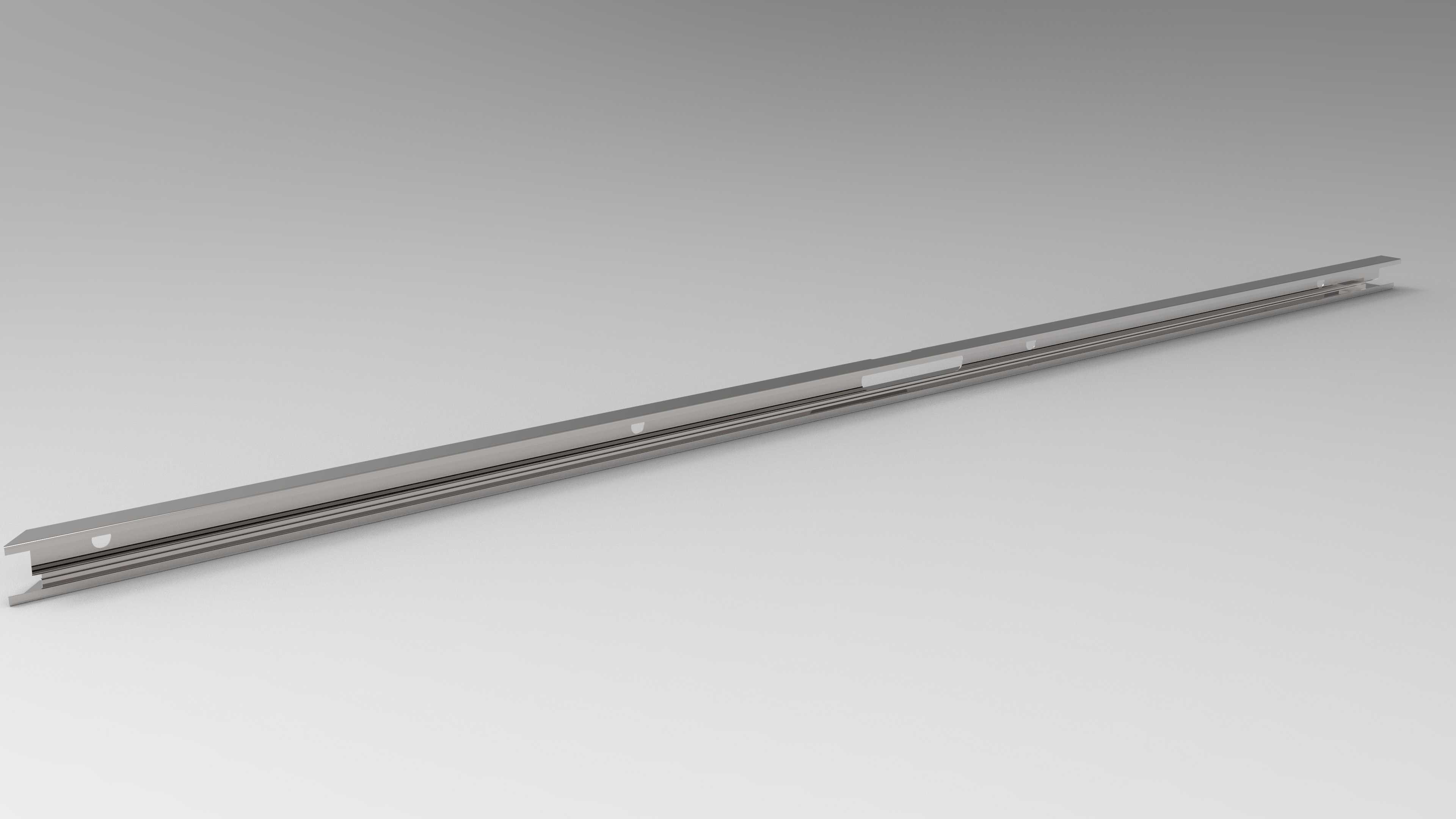

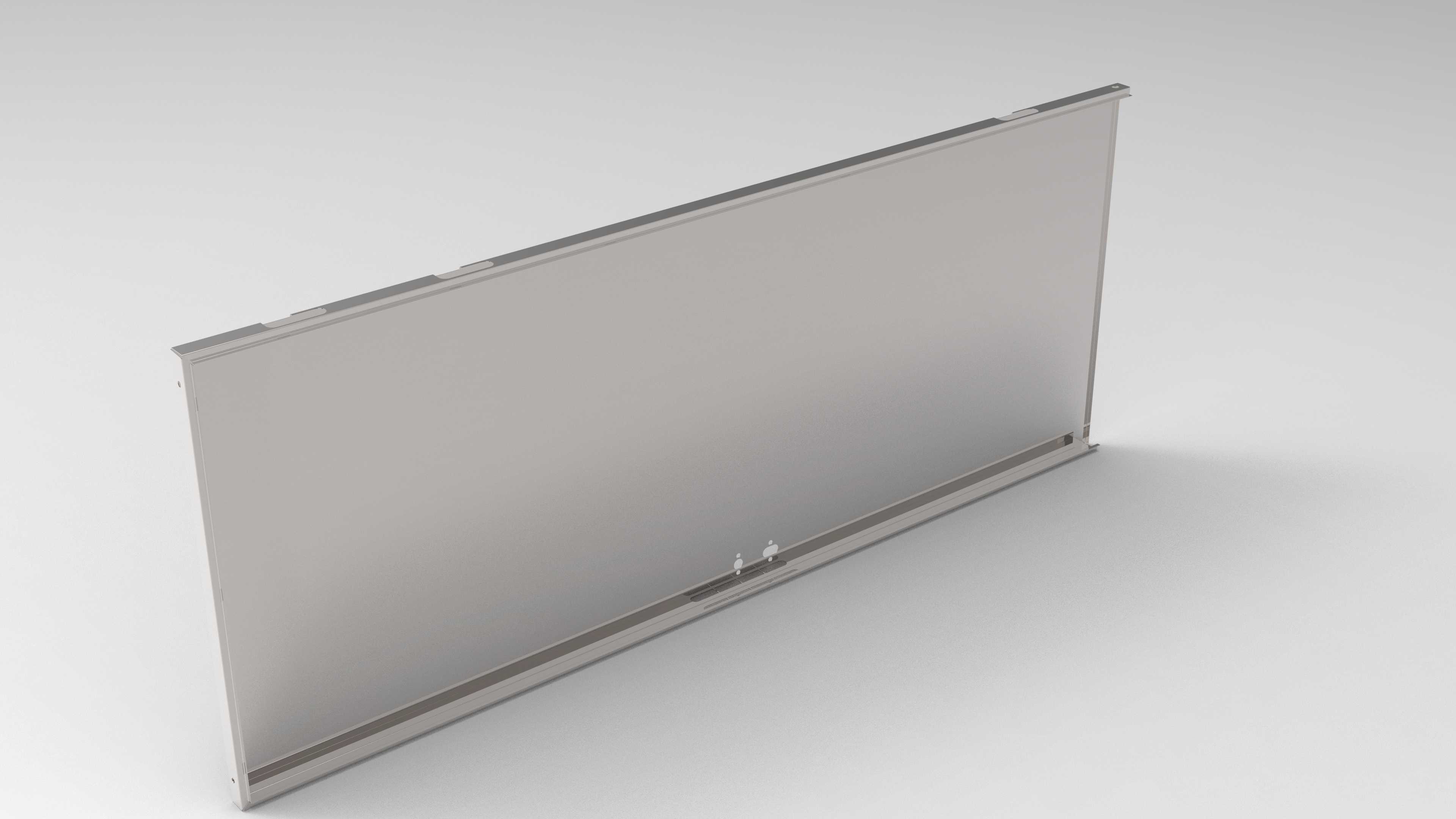

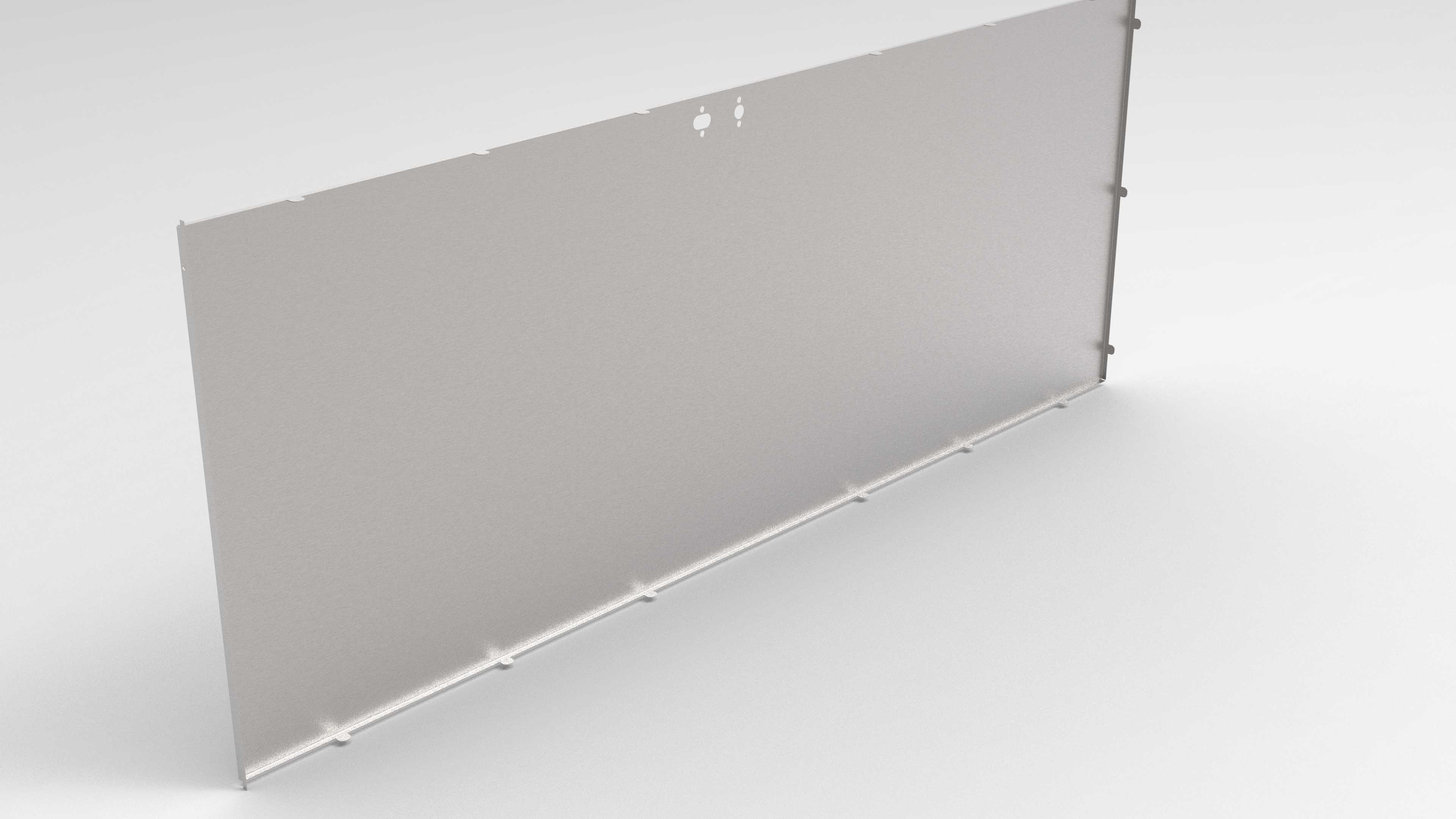

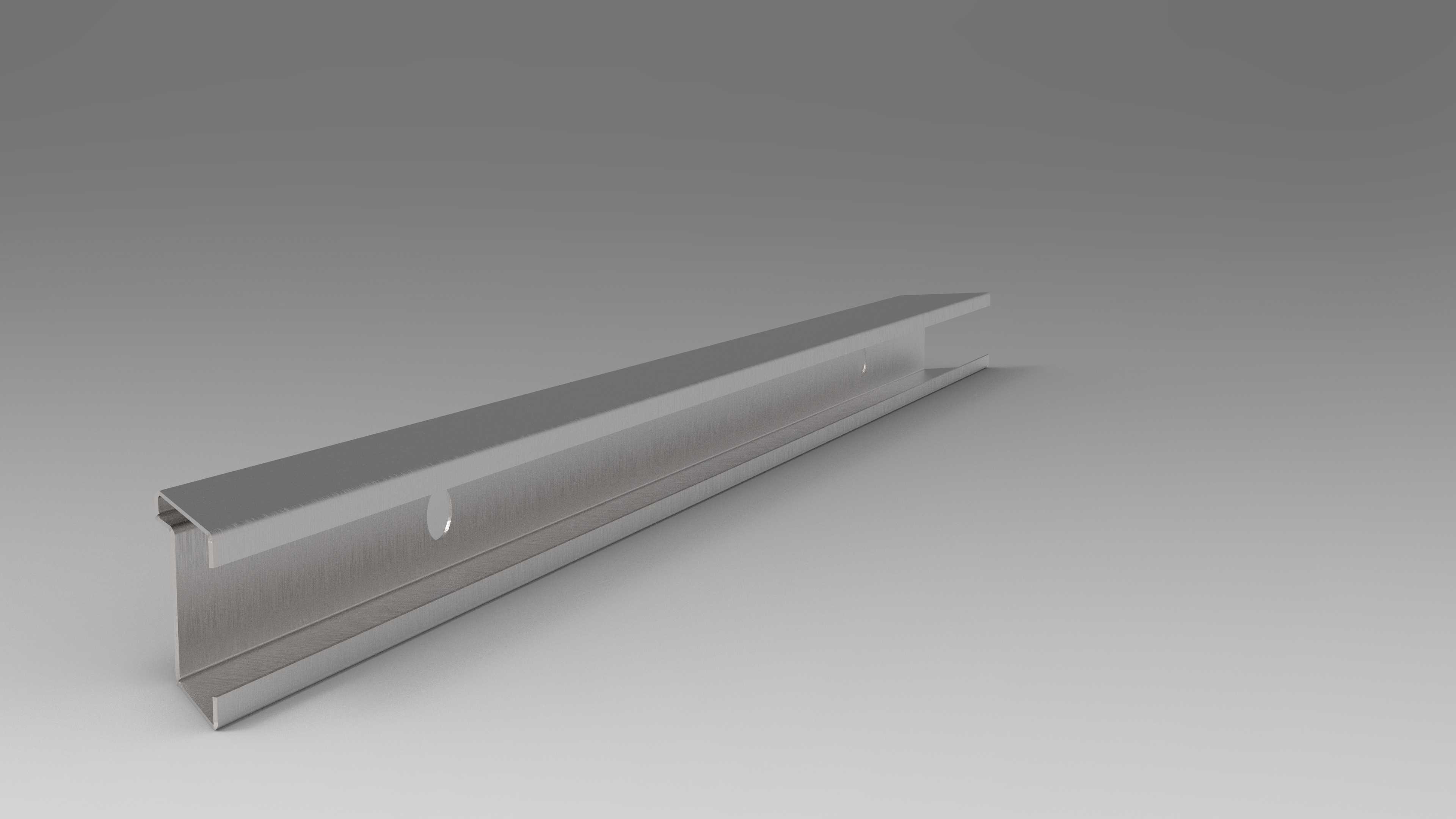

建模过程中需要同步考虑门板的加强结构，大尺寸的薄钢板门板如果没有加强筋，长期使用后容易出现中部凹陷变形，通常会在门板内侧采用点焊的方式固定C型或者U型的加强筋，加强筋的位置要避开铰链、锁具的安装位，同时要保证加强筋与门板内表面的贴合度，建模时需要预留出点焊的工艺缺口，避免焊接时出现焊穿门板外表面的问题。门板的底部要做向内的折弯包边，一方面可以避免板材切割后的锋利边外露造成操作划伤，另一方面可以提升门板底部的结构刚度，减少开关门过程中的共振异响。

在安装边界的匹配上，除了铰链与锁具的位置，还要考虑门板开合的运动轨迹校核，建模完成后需要做运动仿真模拟，确认门板在90度甚至135度开合过程中，不会与周边的管线、相邻构件发生干涉，尤其是在门板内侧安装有缓冲垫、密封件的情况下，要模拟胶条压缩后的实际尺寸，避免关合状态下门板出现外凸、关不严的问题。对于需要做表面喷涂处理的门板，建模时还要考虑板材拼接处的工艺孔，保证喷涂过程中积液能够顺利排出，避免出现局部积漆导致的表面凹凸不平。

这类钣金门的设计还需要兼顾装配效率，所有的安装孔位要尽量采用标准化的孔径尺寸，减少现场钻孔的工序，铰链安装位可以设计成可调式的长圆孔，方便装配时微调门板的上下左右位置，抵消门框焊接或组装过程中产生的尺寸误差，降低现场装配的调试难度。门板与门框接触的位置要设置缓冲橡胶垫，缓冲垫的安装孔要做沉台设计，保证橡胶垫装配后不会高出门板内表面，避免关合后出现局部间隙过大的问题。
