四自由度多关节教学实训机械臂结构

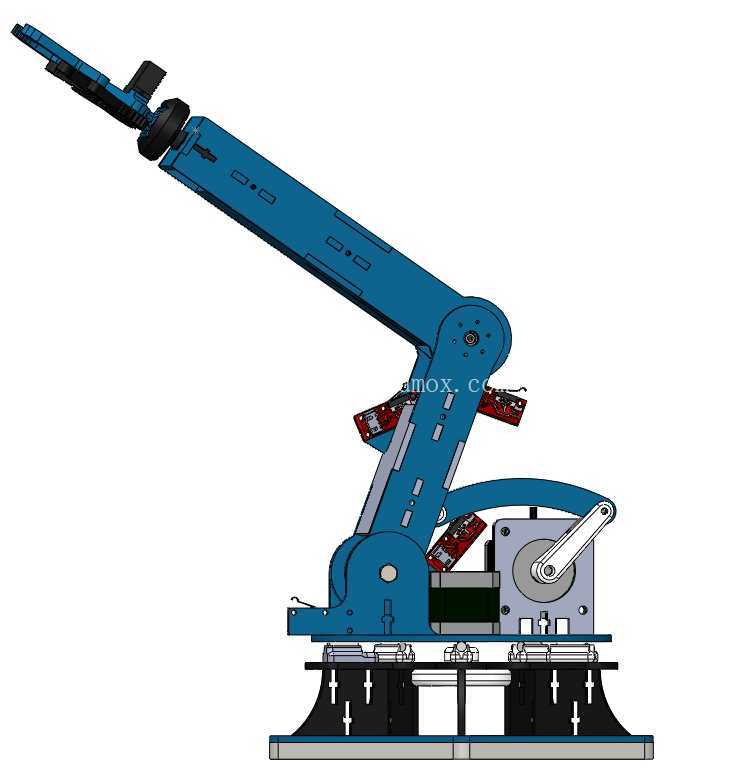

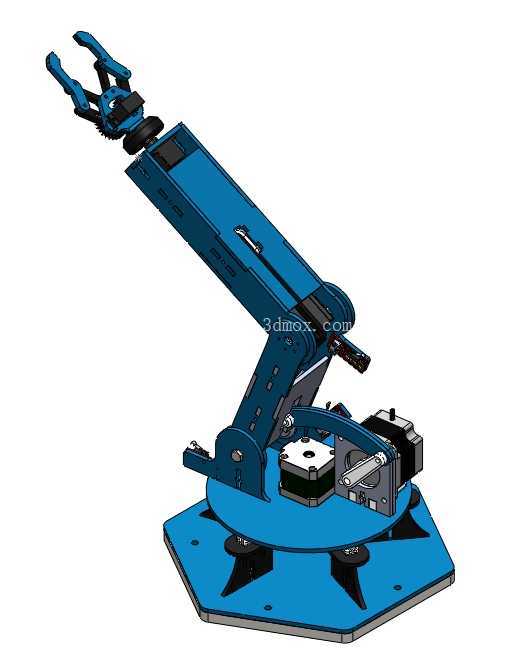

　　这款四自由度关节式机械臂，核心定位覆盖小型工件搬运、教学实训演示、轻量分拣作业场景，在职业院校机电一体化实训台、小型电子元件生产线分拣工位、创客空间机器人教学场景中都能适配，可完成0.5kg以内负载的定点抓取、转移、摆放动作，末端夹持器可更换适配夹爪、吸盘等不同执行端，满足不同形状工件的操作需求。从结构设计逻辑来看，整体采用底座回转、大臂俯仰、小臂俯仰、末端回转加夹持的自由度配置，底座采用六边形安装法兰结构，安装孔位均匀分布在底座边缘，安装时可通过M6螺栓直接固定在型材工作台或者实训台面板上，底座内部预留了舵机或者伺服电机的安装腔，回转支承采用内嵌式设计，既保证回转精度，又能降低整体安装高度，减少设备占用的垂直空间。

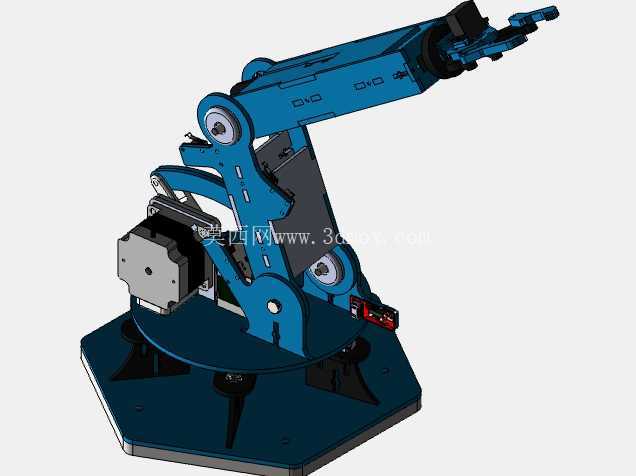

　　大臂与小臂均采用箱型折弯结构设计，侧壁预留了减重槽与走线槽，驱动线缆可从连杆内部穿过，避免作业过程中线缆剐蹭周边设备，同时连杆的壁厚经过受力校核，在满负载伸出状态下，臂端的挠度控制在0.3mm以内，保证重复定位精度满足实训与轻量作业要求。关节处的铰接点采用翻边衬套配合销轴的结构，减少转动过程中的磨损，驱动件的安装位预留了调节余量，可在装配时调整传动间隙，消除回程误差对定位精度的影响。

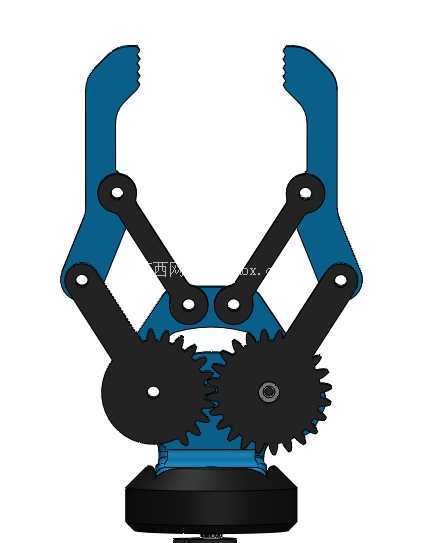

　　末端夹持器采用平行双指结构，夹指内侧做了防滑齿纹设计，夹持不同表面材质的工件时不易打滑，夹指的开合行程可通过驱动件的行程参数调整，适配直径10mm到60mm范围内的规则工件夹持，末端关节可独立360度回转，调整工件摆放角度时无需调整整臂姿态，提升作业效率。从安装边界来看，整臂完全收缩状态下的水平投影直径不超过280mm，最大伸展半径可达420mm，垂直方向最大作业高度为380mm，最低作业位置可触及底座安装平面以下20mm范围，安装时只需在工作台预留300*300mm的平整安装面即可，无需额外开挖安装槽，周边预留100mm的安全间隙就能避免臂体运动时与周边设备发生干涉。

　　设计过程中优先考虑了装配工艺性，所有铰接孔的同轴度公差控制在0.02mm以内，连杆零件均采用平板折弯后焊接加工的工艺，无需复杂的五轴加工工序，普通机加工车间即可完成全部零件的加工制作，装配时可按底座、大臂关节、小臂关节、末端执行器的顺序逐层组装，每个关节的驱动件接线都预留了快插接口，后期维护更换驱动件时无需拆解整臂结构，大幅降低运维难度。在实际实训场景应用中，这款机械臂可搭配视觉模块、传送带模块组成完整的分拣流水线实训系统，学生可通过编程控制各关节的运动轨迹，完成不同颜色、不同形状工件的分类摆放，也可用于演示机器人运动学正逆解算法，相比工业级六轴机械臂，这款结构的自由度配置更简洁，运动学计算逻辑更易理解，适合入门阶段的学习者掌握关节机器人的基本结构与控制逻辑。在轻量工业场景中，这款机械臂可安装在工作台面上完成小零件的上下料动作，比如小型注塑件的水口取出、电子元件的摆盘转移，由于整体结构重量轻，移动部署也十分方便，无需大型吊装设备即可完成工位转移。臂体表面采用喷塑处理，耐刮擦且不易积灰，日常维护只需定期在铰接点加注润滑脂即可，无需复杂的保养流程。
