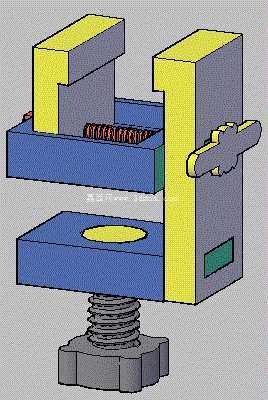

可升降螺旋夹紧台虎钳结构设计

　　这套虎钳结构的设计初衷，是填补常规机用台虎钳无法适配多工位高度差作业的空白，在小型零件铣削、钻孔、钳工修配、3D打印工件后处理夹持等场景下，无需额外加装垫块即可快速调整夹持高度，减少工装调整的辅助工时。从结构逻辑来看，整体分为固定钳身、活动钳口、水平夹紧螺旋副、垂直升降螺旋副、底座支撑几个核心模块，水平方向的夹紧丝杆采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能与承载能力，夹紧行程覆盖0-120mm的常规小型零件夹持范围，钳口部位预留了可更换钳口板的安装槽，可根据加工零件的材质更换软质钳口或者带防滑齿的硬质钳口，避免夹伤工件表面或者出现夹持打滑的问题。

　　垂直升降部分采用单组梯形丝杆配合底部导向支撑结构，升降行程设置为0-80mm，升降导轨与钳身采用一体式结构设计，减少装配带来的累积误差，保证升降过程中钳身的水平度偏差控制在0.05mm以内，避免夹持工件后出现倾斜影响加工精度。底座部分设计有标准的工作台安装槽，可适配常规钳工台、铣床工作台的T型槽安装尺寸，安装孔位间距符合通用工装的安装规范，无需额外加工转接板即可直接固定在常规作业台面上。

　　设计过程中重点考虑了受力分布的合理性，水平夹紧时的反作用力通过活动钳身的导向槽直接传递到固定钳身结构，不会对垂直升降丝杆产生额外的径向载荷，避免长期使用后升降丝杆出现弯曲变形；垂直升降的锁紧结构集成在丝杆调节端，调整到目标高度后只需转动锁紧手柄即可完成位置固定，锁紧力可承受最大500N的侧向加工载荷，满足钻削、轻铣作业的受力要求。钳身的整体外形尺寸控制在长220mm、宽160mm、闭合状态总高180mm的范围内，不会占用过多工作台空间，同时预留了足够的操作间隙，转动夹紧手柄与升降手柄时不会与工作台边缘或者相邻工装产生干涉。

　　在实际应用场景中，这类带升降功能的虎钳尤其适合小型加工车间、创客空间、教学实训场景使用，针对不同高度的加工刀具、不同厚度的工件，可以快速调整夹持高度，保证工件加工面与刀具的作业位置匹配，相比普通固定高度虎钳，能够减少垫铁的使用频次，降低工装调整的复杂度，同时整体结构没有复杂的传动部件，后期维护只需定期给丝杆传动部位添加润滑脂即可，维护成本极低。钳口的开合导向采用双导轨面定位，活动钳身移动过程中的间隙可通过侧面的调节镶条进行调整，长期使用出现磨损后无需更换整体部件，只需调整镶条的压紧量即可恢复导向精度，延长工装的整体使用寿命。
