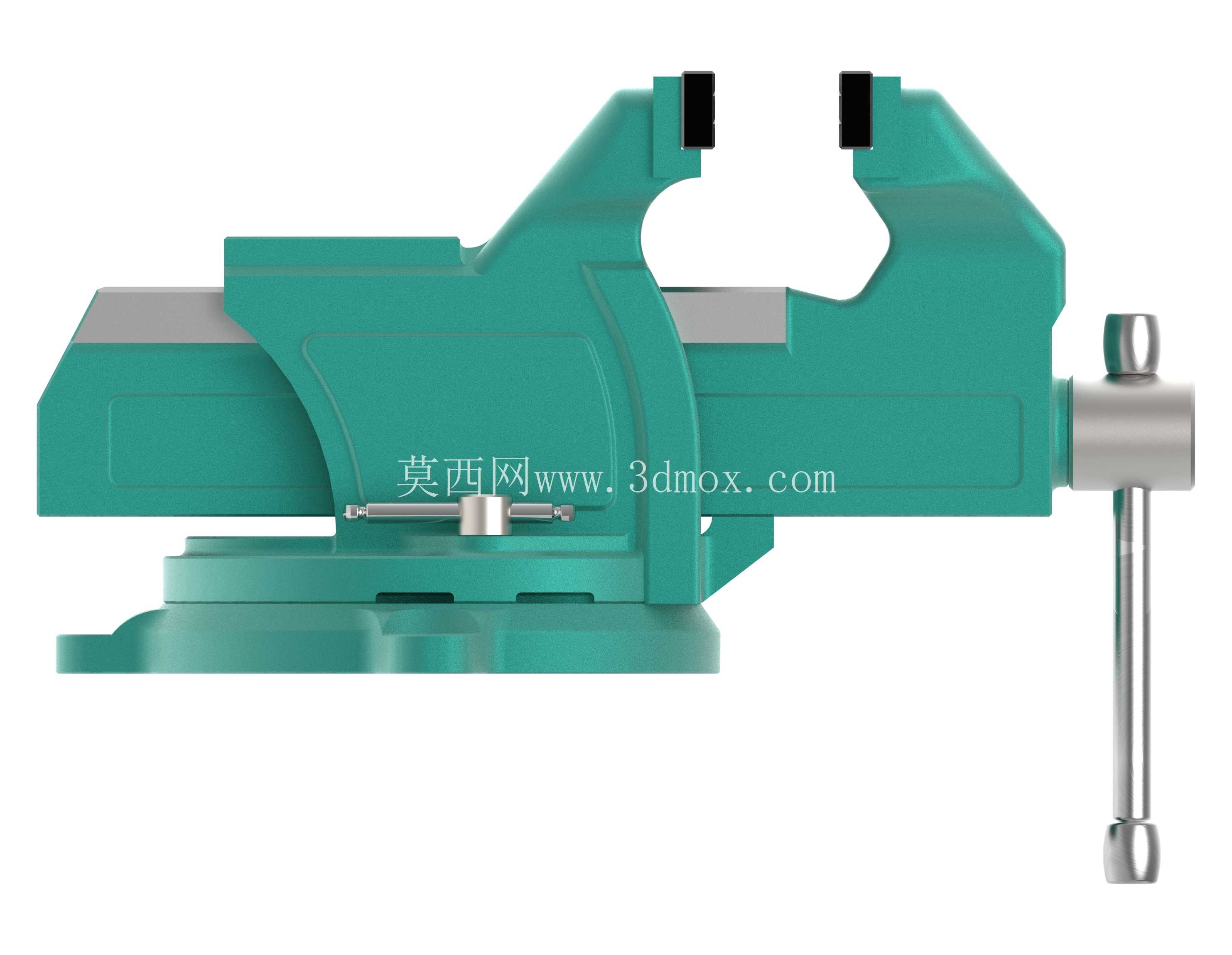

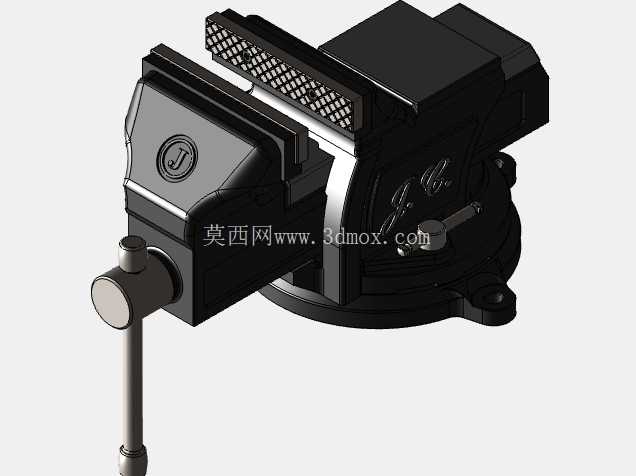

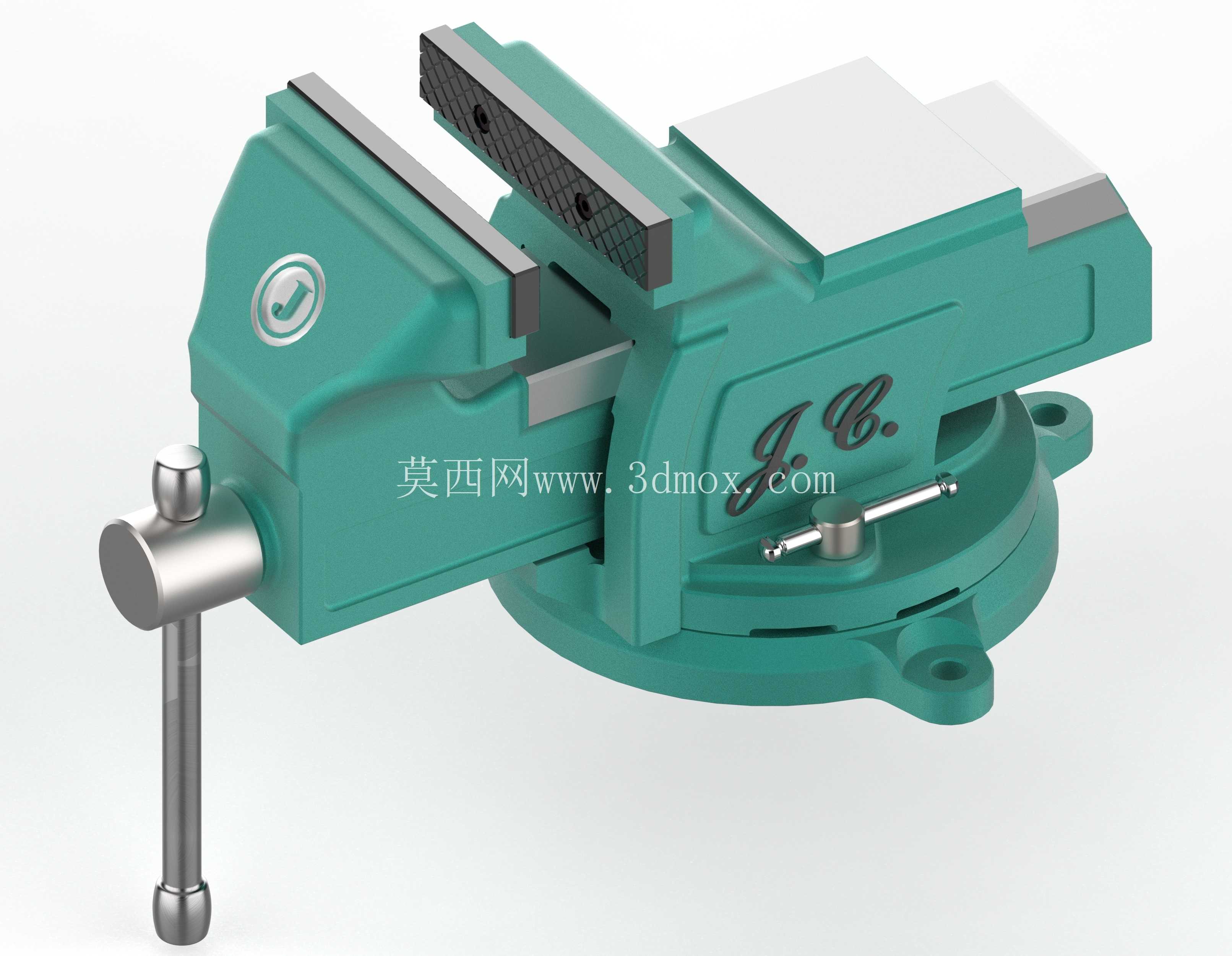

可360度旋转150mm台虎钳结构设计

　　钳口部分采用可拆卸式齿面钳口板设计，钳口板通过内六角螺钉固定在活动与固定钳身的安装面上，齿面经过淬火处理提升耐磨性能，长期使用出现磨损后可单独更换钳口板，无需整体更换钳身，降低工装维护成本；针对表面精度要求较高的工件夹持需求，也可更换为软质钳口垫，避免夹伤工件加工表面。传动部分采用梯形丝杠副结构，丝杠与活动钳身内部的螺母配合，转动前端的摇把即可带动活动钳身沿固定钳身的导轨面做直线往复运动，实现钳口的开合调整，梯形丝杠具备自锁特性，夹持工件后不会因夹持反力导致钳口自行松脱，保障作业过程中的夹持稳定性。这款150mm规格可360度旋转台虎钳，是钳工工位、机加工辅助装夹、设备维修场景下的核心夹持工装，日常工件固定、锉削修配、小型零件装配、钻孔攻丝定位等作业都离不开这类工装的支撑。从结构设计逻辑来看，整体采用分体式铸造基体搭配活动钳身的布局，固定钳身与旋转底座通过中心转轴配合周向锁紧结构连接，松开底座侧边的锁紧手柄即可带动钳身整体做360度水平回转，调整到适配操作的角度后扳动手柄即可完成周向锁止，避免作业过程中钳身发生偏转位移。

　　导轨面采用燕尾式导向结构，配合间隙可通过钳身侧面的调节螺钉进行调整，长期使用出现导轨磨损后可通过调节螺钉补偿间隙，避免活动钳身出现上下翘动或左右摆动，保证钳口的平行度与夹持精度。底座部分设置三个带安装孔的固定耳，可通过螺栓将整个台虎钳固定在钳工工作台台面，安装时需要保证底座与工作台面贴合平整，避免固定后钳身出现倾斜；旋转底座的锁紧机构采用偏心压紧结构，锁紧手柄扳动时通过偏心轴带动压块压紧底座与工作台连接的转盘端面，锁紧力足够且操作便捷，无需额外工具即可完成角度调整与锁止。

　　从安装边界尺寸来看，钳口最大开口距离对应150mm规格的常规设计参数，可覆盖绝大多数小型机械零件、型材、工装组件的夹持需求，整体高度适配常规800-900mm高度的钳工工作台，安装后钳口中心高度符合人体工程学操作范围，长时间进行锉削、装配作业时不易产生操作疲劳。在实际应用场景中，这类台虎钳除了常规钳工工位使用外，也可配套在小型钻床、砂轮机旁作为辅助装夹工装，完成小型零件的钻孔、打磨去毛刺作业；维修车间中也可用于拆卸过盈配合的小型零部件、校正变形的钣金小件，应用场景覆盖机械加工、设备维保、五金装配、实训教学等多个领域。

　　设计过程中针对铸造基体的壁厚做了均匀化处理，避免铸造过程中出现缩孔、砂眼等缺陷，同时在钳身应力集中的位置做了圆角过渡处理，提升整体结构的刚性，承受较大夹持力时不会出现钳身断裂或变形的问题；丝杠端部设置了限位结构，避免活动钳身开合到最大位置时从固定钳身中脱出，提升操作安全性。钳身表面采用喷涂防锈处理，底座与活动导轨的配合面经过机加工保证平面度与配合精度，所有外露的金属操作件都做了镀锌防锈处理，适应车间多油污、多粉尘的使用环境，延长工装的整体使用寿命。
