直列四缸内燃机曲柄连杆机构组件

这套组件是内燃机核心运动转换单元，承担着将燃料燃烧产生的直线往复动能转化为旋转扭矩输出的核心职能，是往复式内燃机实现动力输出不可或缺的核心结构。从实际应用场景来看，这类直列四缸布局的曲柄连杆组件，广泛适配小排量乘用车动力单元、小型通用发电机组、农用机械动力端以及轻型工程机械的动力系统，在1.0L-2.5L排量区间的四冲程内燃机中应用最为普遍。

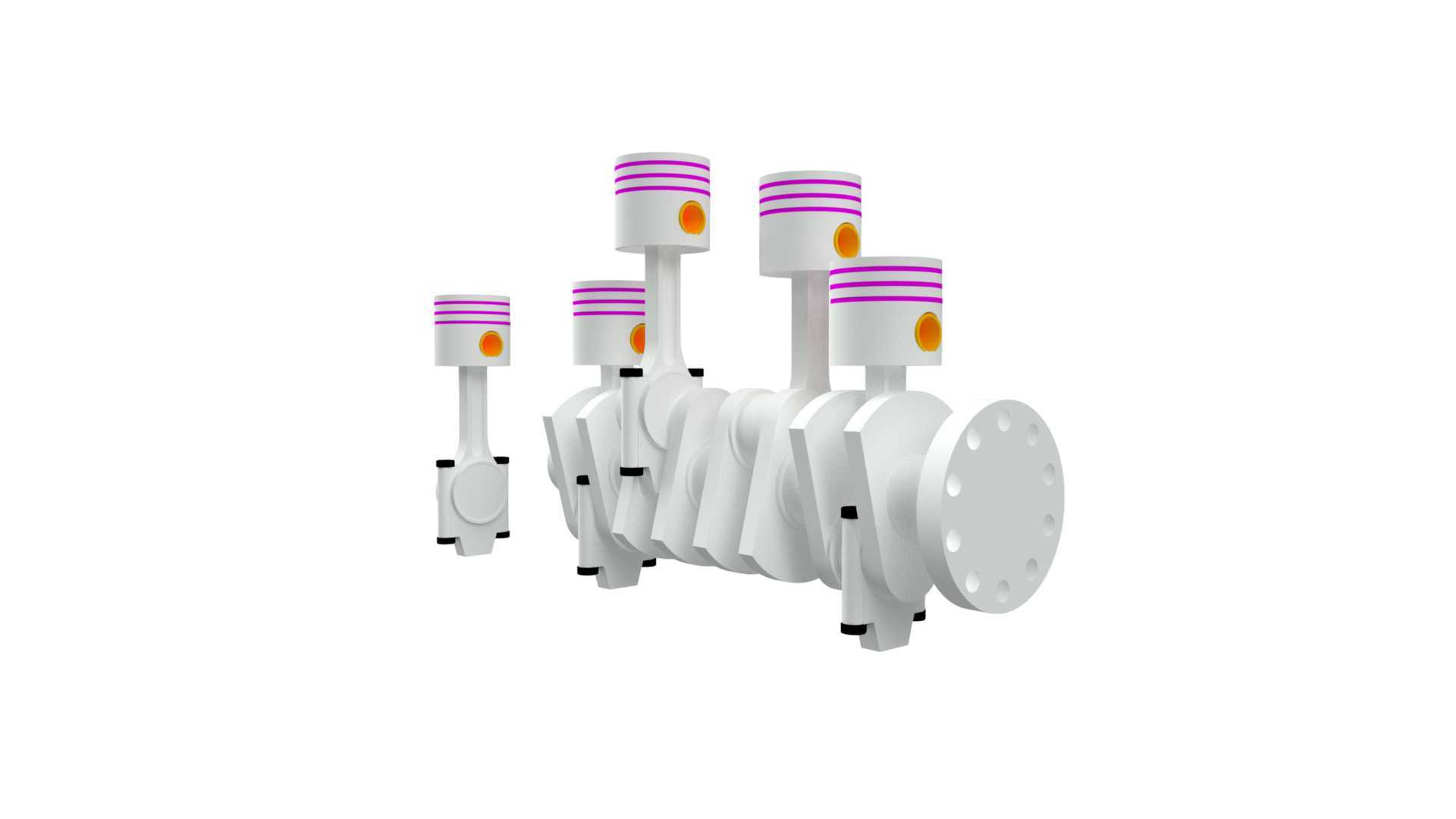

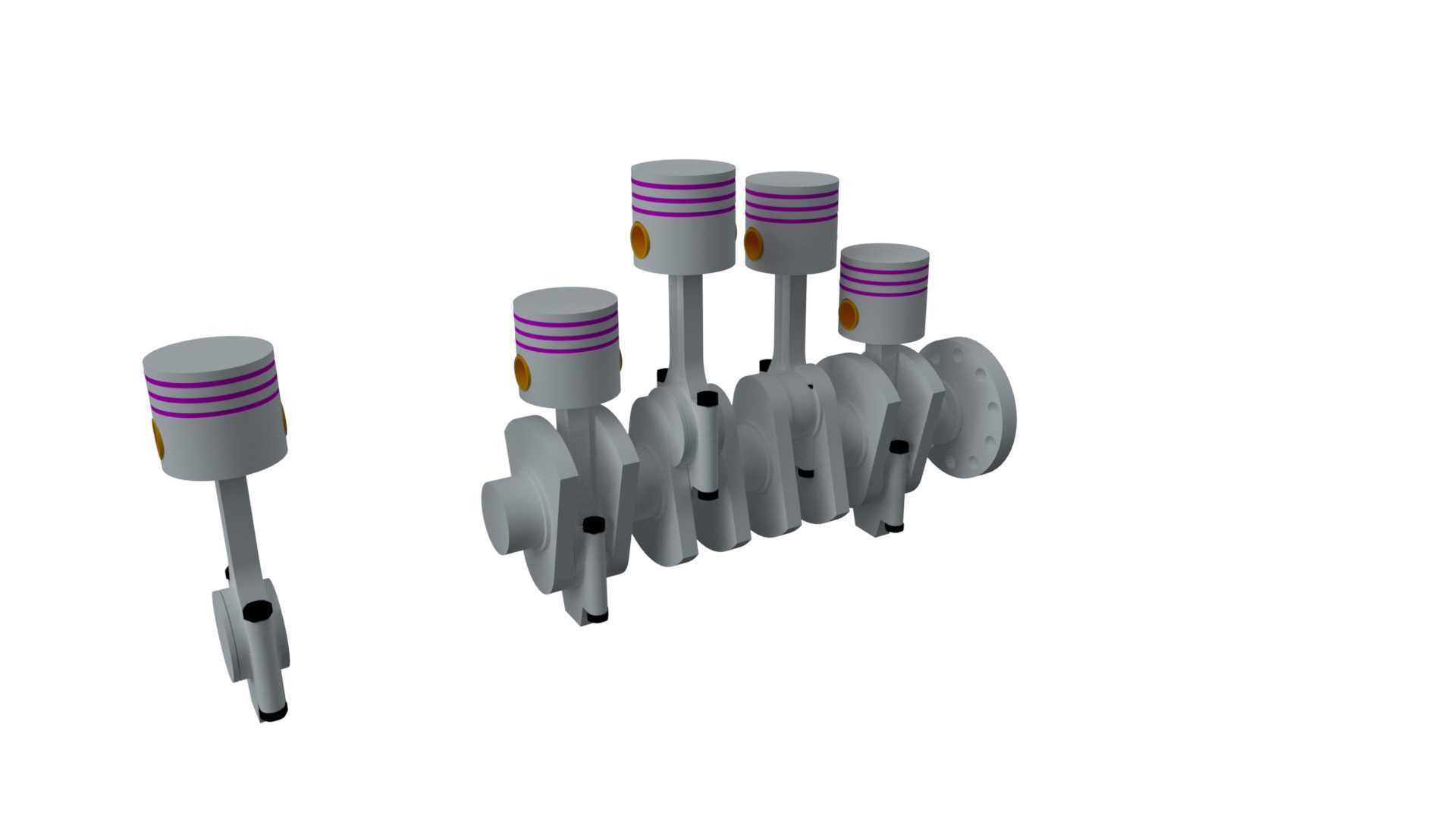

从结构功能特性来看，整套组件包含活塞组、连杆组、曲轴组三个核心部分。活塞部分采用平顶带环槽结构，三道环槽分别适配气环与油环，保证燃烧室密封的同时实现缸壁润滑油的均匀布涂与刮除，活塞销座采用偏置设计，可有效降低做功行程中活塞对缸壁的侧向敲击力，提升整机运行平顺性。连杆部分采用工字形截面杆身，兼顾结构强度与轻量化需求，大小端分别通过活塞销与活塞、连杆轴瓦与曲轴连接，大端采用剖分式结构，配合轴瓦实现转动副的可靠润滑与载荷传递，杆身内部钻有润滑油道，可将曲轴轴颈处的压力润滑油输送至活塞销端，保证运动副的持续润滑。曲轴部分采用整体式锻造结构，四个连杆轴颈按照1-3-4-2的点火间隔角错开布置，保证四缸做功行程均匀交替，输出扭矩波动控制在合理区间，曲轴自由端预留正时传动、附件驱动的安装接口，输出端设置法兰结构用于连接飞轮与动力输出总成，平衡块与曲柄臂一体成型，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机振动水平。

从设计思路层面，这套组件的结构匹配完全遵循四冲程内燃机的工作循环逻辑，活塞行程与缸径的匹配兼顾低速扭矩输出与高转速区间的动力响应，连杆长度与曲柄半径的比值经过优化，既避免活塞运动到上下止点时出现运动干涉，又尽可能降低连杆摆动产生的侧向分力，减少缸壁磨损与机械损失。各部件的材料选型匹配常规量产内燃机的工艺路线，活塞采用共晶铝硅合金材质，兼顾导热性与高温强度；连杆采用调质合金钢锻造，满足交变载荷下的疲劳强度要求；曲轴采用球墨铸铁或锻钢材质，轴颈表面经过淬火处理，提升耐磨性能。

从安装边界与尺寸配合来看，活塞外径与气缸内径采用间隙配合，配合间隙严格控制在0.02mm-0.04mm区间，保证热态下活塞膨胀后不会出现卡缸，同时冷态下不会因间隙过大出现漏气窜油问题。连杆大端与曲轴连杆轴颈的配合间隙通过轴瓦厚度调整，保证润滑油膜的稳定建立，曲轴主轴颈与缸体主轴承座的同轴度公差控制在0.01mm以内，避免曲轴运转过程中出现附加弯曲载荷。整套组件安装时需要严格控制活塞环的开口间隙与侧隙，连杆螺栓按照规定扭矩与转角拧紧，曲轴轴向间隙通过止推片调整到合理范围，保证各运动副在热态工况下仍有合适的活动余量。在实际装配场景中，这套组件需要与缸体、缸盖、配气机构、润滑系统、冷却系统精准匹配，活塞顶部的燃烧室凹坑形状需要与缸盖燃烧室、气门布置完全对应，避免活塞运动到上止点时与气门发生碰撞。曲轴的动平衡精度需要达到G2.5级以上，保证高转速运转时的振动水平控制在允许范围内，各摩擦副的表面粗糙度需要满足润滑要求，减少运转过程中的机械摩擦损失。
