铰接式滚轮摇臂机械结构设计

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1104031
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计
  • 铰接式滚轮摇臂机械结构设计

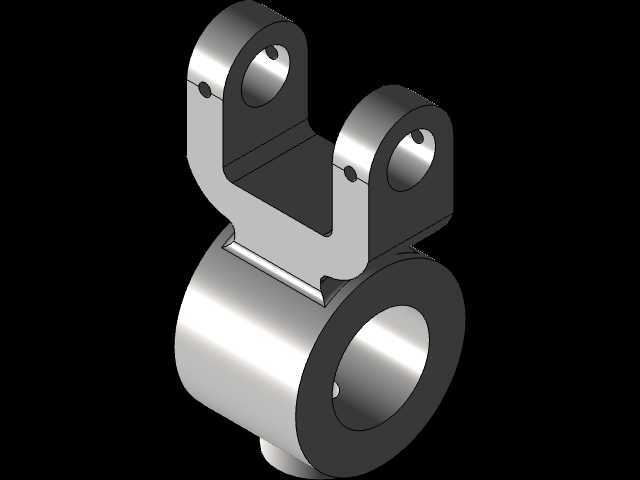

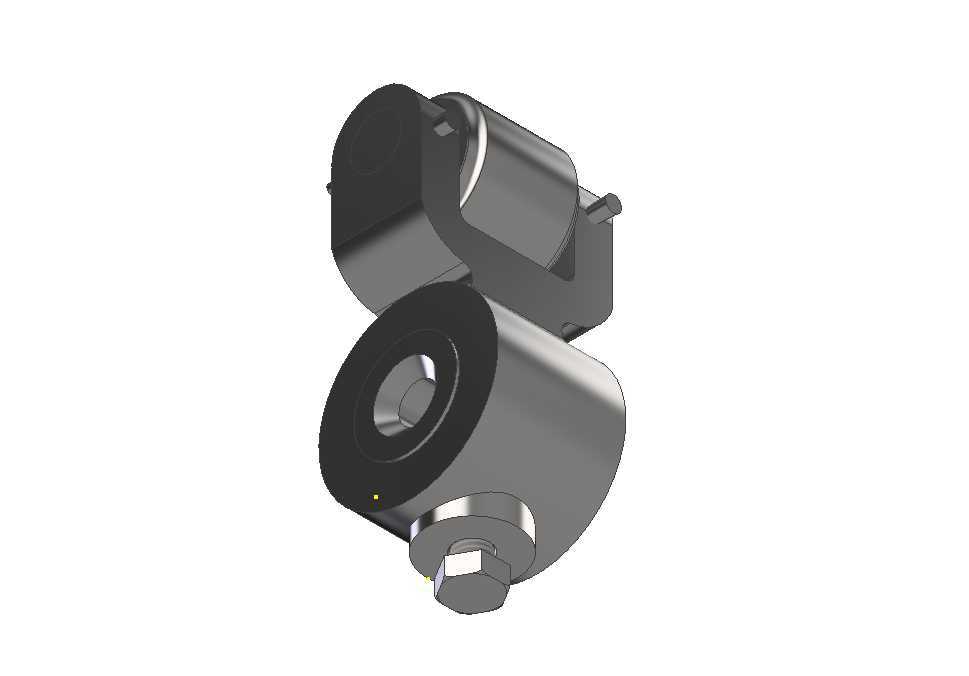

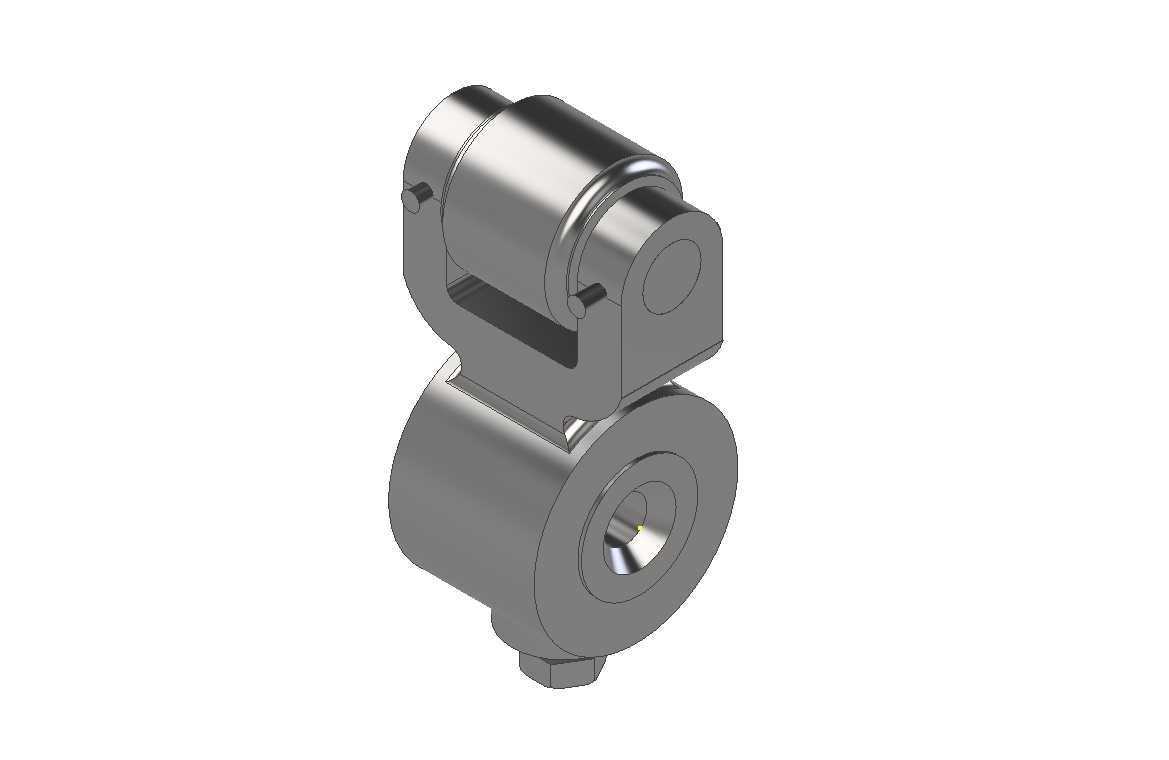

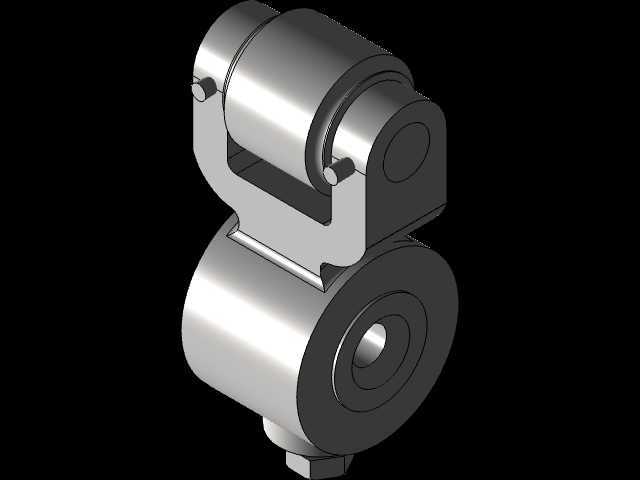

  该铰接式滚轮摇臂结构,常见于中小载荷的往复摆动传动场景,在轻工输送线的张紧调节机构、小型工装夹具的压紧联动单元、教学实训类机械传动演示台架中都能见到这类结构的应用,核心作用是将直线往复的驱动力转化为定角度的摆动输出,或是通过滚轮端接触运动部件实现随动支撑、行程限位的功能。从结构组成来看,整体分为上下两个铰接的主体单元,上部为带铰接安装孔的摇臂基座,下部为集成滚轮的摆动端,两者通过圆柱铰接副连接,可实现相对角度的自适应调整,避免安装误差或运动过程中的卡滞问题。下部滚轮采用中心通孔设计,可适配标准销轴与滚针轴承组合,滚轮外圈做了圆弧过渡处理,接触运动部件时能减少线接触带来的应力集中,降低接触面的磨损速率,适配的接触件可以是圆柱凸轮、传动摆杆或是输送线的侧边导轨面。上部基座的安装端设置了两个对称的定位销孔,用于将整个摇臂组件固定在设备的安装基板上,销孔的位置公差按照IT7级精度设计,能保证安装后铰接中心的位置度偏差控制在0.02mm以内,避免运动过程中出现偏载。

  设计过程中优先考虑了铰接副的耐磨性能,铰接孔内预留了铜套的安装位,可在后期维护时单独更换耐磨铜套,无需整体更换构件,降低设备运维成本;铰接轴的端部采用六角头螺栓锁紧防松,螺栓拧紧后可通过端部的开口销实现二次防松,适配有振动的工作场景,避免长期运行后铰接轴松脱。从安装边界来看,整体结构的最大外轮廓在摆动到极限角度时,不会超出安装基座的预设边界,下部滚轮的中心到上部安装基面的垂直距离可根据实际安装需求调整销轴的固定位置,适配不同行程的传动需求;滚轮的内孔直径适配常用的6mm、8mm标准销轴,可直接采购标准件进行装配,无需定制非标销轴,减少加工成本。

  在实际应用场景中,这类结构如果用在小型凸轮传动机构里,滚轮端与凸轮轮廓面始终保持接触,上部基座固定在设备机架上,当凸轮转动时,摇臂会绕上部铰接中心做定角度摆动,可带动末端的检测触头或是执行构件完成预设的动作,铰接副的间隙控制在0.01-0.03mm之间,既保证摆动的灵活性,又不会因为间隙过大导致传动精度下降。如果用在输送线的侧边张紧结构中,可在上部摇臂与机架之间加装复位弹簧,让滚轮始终压在输送皮带的侧边,自动补偿皮带长期运行后的伸长量,避免皮带跑偏,此时滚轮的外圈可包覆聚氨酯材质,增大与皮带的摩擦力,同时减少对皮带侧边的磨损。

  结构的材质选择上,主体构件可采用45号钢调质处理,硬度达到HB220-250,兼顾强度与韧性,滚轮表面可做高频淬火处理,硬度达到HRC45-50,提升接触表面的耐磨性能;如果是用于有防腐需求的场景,主体也可采用304不锈钢材质加工,适配食品加工、医药生产等对卫生等级有要求的输送设备。建模过程中对所有的配合面都做了公差匹配设计,铰接孔与铜套的配合采用H7/p6的过盈配合,铜套与铰接轴的配合采用H8/f7的间隙配合,保证转动灵活的同时不会出现窜动;滚轮内孔与轴承外圈的配合采用H7/js6的过渡配合,轴承内圈与销轴的配合采用H7/k6的过渡配合,符合常规机械装配的公差要求,可直接用于生产加工的参考。
