天花板支架导轨夹安装固定结构设计

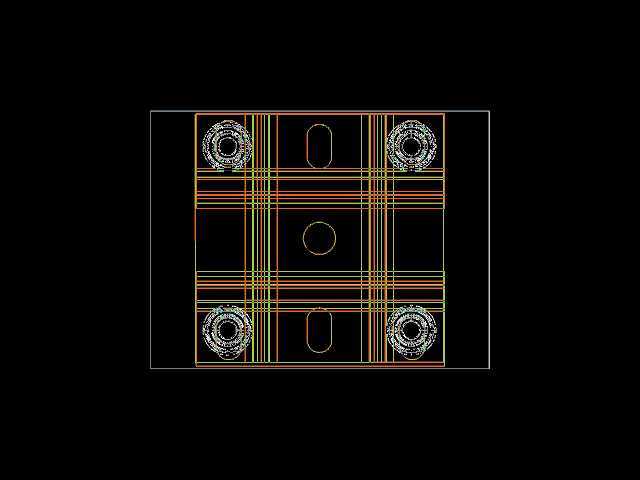

　　在室内机电管线吊装、装饰吊顶龙骨固定、轻型设备顶面挂载的施工场景中，导轨夹是衔接顶面预埋支架与纵向导轨的核心衔接零件，这类零件的设计合理性直接决定了整套挂载系统的承重冗余、安装效率与长期使用的结构稳定性。本次设计的天花板支架导轨夹，针对常规顶面安装场景中常见的导轨对位偏差、长期受力松动、不同规格导轨适配性差等实际工程痛点做了针对性结构优化，整套结构采用对称式布局，四个角位设置带环形防滑齿的夹持卡位，中间区域预留圆形定位孔与腰型调节孔，可同时满足精准定位与小范围安装偏差补偿的需求。

　　从实际安装逻辑来看，现场施工时顶面预埋的支架往往存在毫米级的位置偏差，若采用完全固定的孔位设计，安装时往往需要现场扩孔或者强行掰动导轨对位，既增加施工工时，也会在零件内部产生额外的装配内应力，长期受震动或者载荷变化影响容易出现应力断裂的问题。这套导轨夹的腰型孔沿导轨长度方向预留了足够的调节余量，安装时可先将夹体卡入导轨翼缘，滑动调整到对应安装点位后再穿入紧固件锁紧，无需对导轨或者支架做现场二次加工。四个角位的夹持卡位内侧做了与导轨翼缘弧度完全匹配的圆弧贴合面，锁紧后卡位与导轨接触面形成整面贴合，而非传统线接触或者点接触的夹持方式，同等锁紧力下可提供更大的静摩擦力，避免长期受载后夹体出现沿导轨方向的滑移。

　　中间区域的圆形定位孔主要用于安装时的初定位，当需要高精度固定点位时，可先通过该孔插入定位销完成夹体与支架的位置锁定，再锁紧周边紧固件，避免锁紧过程中夹体出现偏移。从结构受力角度分析，整套夹体的筋位布局沿载荷传递路径设置，横向与纵向的加强筋在夹体背面形成网格状承力结构，将挂载点的集中载荷均匀分散到整个夹体平面，再传递到四个角位的夹持卡位与导轨接触面上，避免局部应力集中导致的夹体变形。夹体与顶面支架的接触面做了平面度公差控制，安装后可与支架安装面完全贴合，不会出现局部翘曲导致的锁紧力不足问题。考虑到不同应用场景的防腐需求，夹体的所有棱边都做了圆角过渡处理，既避免安装时划伤施工人员，也不会在棱边位置出现应力集中导致的防腐层破损。

　　在安装边界尺寸上，这套导轨夹适配常规宽度的吊顶安装导轨，夹体整体厚度控制在满足承重要求的最小范围内，不会占用过多的吊顶内部安装空间，对于吊顶内净空有限的改造项目尤为适用。夹持卡位的开口尺寸做了公差适配设计，可兼容对应规格导轨的生产尺寸公差，不会出现因导轨翼缘厚度偏厚导致夹体无法卡入，或者偏薄导致夹持间隙过大松动的问题。实际使用中，这类导轨夹不仅可用于装饰吊顶的龙骨固定，也可用于顶面敷设的电气桥架、通风小管径、消防轻型管线的挂载固定，相比传统的焊接固定或者抱箍固定方式，采用这种导轨夹的安装方式无需现场焊接作业，所有安装工序都可通过手动工具完成，既降低了施工的动火作业风险，也便于后期的管线调整与维护拆卸，当需要调整管线位置时，只需松开紧固件即可沿导轨滑动夹体到新的点位，无需拆除整套固定结构。在设计过程中，针对夹体的受力变形量做了反复校核，在额定挂载载荷下，夹体的最大变形量控制在工程允许的范围内，不会出现因夹体变形导致的导轨卡位松脱问题。夹持卡位的防滑齿深度做了优化设计，既不会因为齿过深损伤导轨表面的防腐层，也能提供足够的防滑阻力，即使在有轻微震动的设备机房顶面安装场景下，也能保持长期的夹持稳定性。夹体上的所有孔位都做了倒角处理，穿入紧固件时不会出现卡滞，紧固件锁紧后头部可完全沉入孔位倒角内，不会突出夹体表面影响后续的盖板安装或者其他附件的挂载。
