阶梯式黄铜快插管路连接接头

这类阶梯式黄铜接头在流体输送管路系统里属于用量极大的基础连接件，不管是车间压缩空气分支管路、低压液压回路、还是小型设备的冷却水路，都能见到这类结构的身影。日常做设备管路排布的时候，这类接头不需要额外做焊接或者套丝加工，靠端部的阶梯卡位和配套的密封圈、卡套配合，就能实现不同通径管路的快速对接，后期维护拆换的时候也不用整段管路裁切，能大幅缩短现场运维的停机时间。

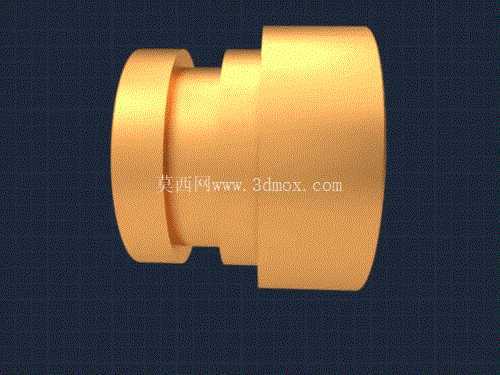

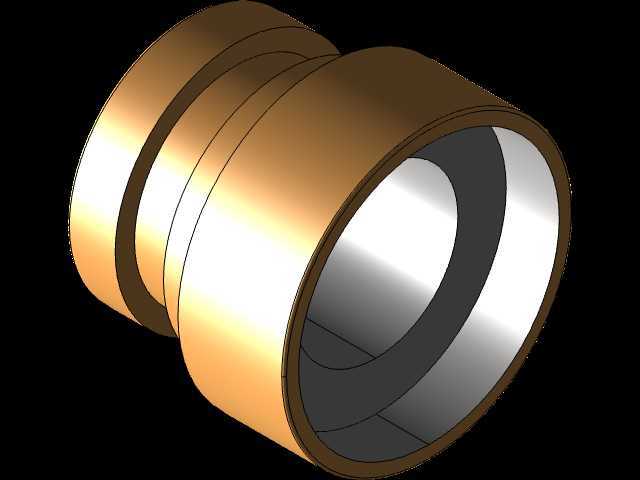

从结构设计逻辑来看，这个接头采用三段阶梯外圆的设计不是随意做的造型，最左侧直径最小的凸缘是插入端的定位止口，对接的时候会顶到管路内部的限位台阶，保证插入深度一致，避免插接过深堵死管路、或者插接过浅密封失效的问题；中间段的外圆是密封件安装位，通常会套1-2个O型密封圈，装配后密封圈被挤压在接头外圆和管路内壁之间，实现径向静密封，能承受1.6MPa以内的常规流体压力，满足大部分工业现场的低压输送需求；最右侧直径最大的外圆是对接端的卡位结构，和配套的快插母头配合时，母头内部的钢卡会卡在这个台阶面上，承受管路内部流体压力产生的轴向推力，不会因为管路憋压把接头顶脱。

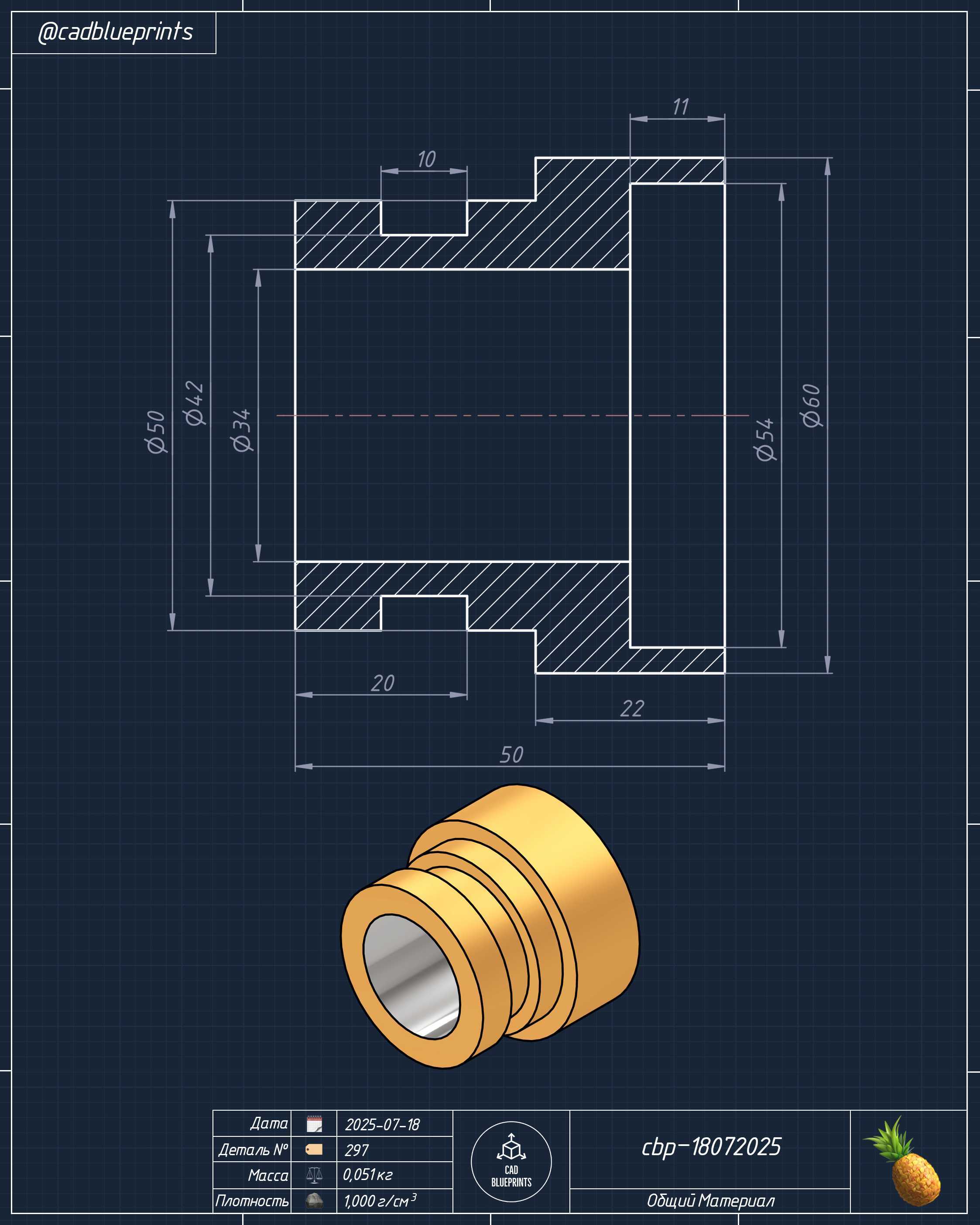

做三维建模的时候，这类回转体零件要优先保证各段外圆的同轴度公差，实际加工时同轴度一般要控制在0.05mm以内，不然装配后密封圈会出现偏磨，用不了多久就会出现渗漏。各段阶梯的过渡位置没有做尖锐直角，而是留了0.2mm的微小倒角，一方面是加工时避免刀具崩损，另一方面装配时能引导密封圈顺利滑入安装位，不会被锐边割破。接头的轴向总长度要匹配配套快插母头的插入深度，一般插入端的有效配合长度要比母头的卡紧位置长2-3mm，给管路热胀冷缩留一定的窜动余量，避免温度变化时管路产生额外的内应力。

实际选型使用的时候，要先确认对接管路的通径和工作压力，这个接头的内流通孔径和中间段的外圆是匹配的，不会出现通径缩口影响流量的问题。黄铜材质的选型本身也兼顾了成本和耐腐蚀性，在常规的压缩空气、清水、低压液压油介质里不会出现锈蚀，也不会和常见的管路密封材料产生相容性问题，相比钢制接头重量更轻，装配时的对中难度更低，就算是现场手动操作也能顺利完成对接。如果是用在有腐蚀性介质的工况，只需要在表面做镀镍处理就能提升耐蚀性，基础结构不需要做改动，适配性很强。

这类接头的安装边界也很明确，装配时不需要额外预留太大的操作空间，因为是轴向插入式连接，只需要在接头轴向预留出能握住管路推入的空间就行，径向尺寸比同通径的螺纹接头小很多，在排布密集的阀岛、设备内部狭小走管空间里优势很明显。建模时还要注意各段外圆的表面粗糙度要求，密封位的粗糙度要达到Ra1.6，保证密封圈贴合紧密，卡位台阶面的粗糙度达到Ra3.2就足够，不需要过高的加工精度，能平衡加工成本和使用性能。日常做管路系统三维布局的时候，把这类标准接头的模型导入装配体，能提前检查管路和周边结构件的干涉情况，避免现场安装时才发现接头和设备外壳、其他元器件碰擦，减少现场返工的工作量。
