轮式联动双轨步行输送机构结构设计

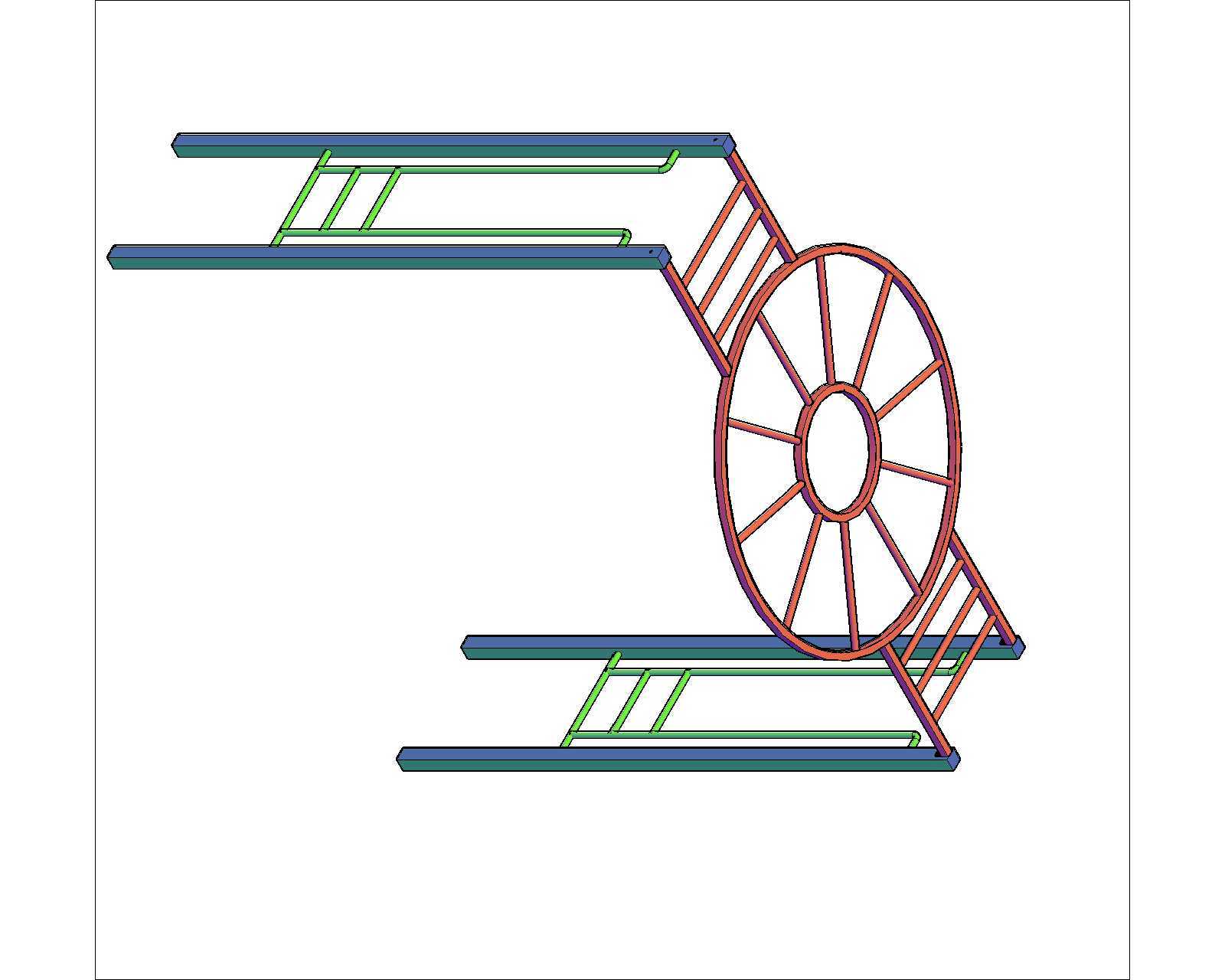

　　该轮式联动双轨步行输送机构，核心应用于长距离定点物料转运、工位间步进式工件输送场景，尤其适配需要间歇式精准停位、无连续拖拽摩擦的生产输送环节，可嵌入装配流水线、仓储分拣线、轻型工件热处理上下料工位中，替代传统皮带输送易打滑、链板输送启停冲击大的缺陷。从结构功能来看，机构核心采用单辐条式大直径转轮作为动力转换核心，转轮两侧对称衔接两组平行双轨支撑臂，每组支撑臂由上下两根平行承载梁搭配斜向加强筋构成，承载梁截面采用等厚矩形结构，可根据输送载荷调整壁厚与梁宽，斜向加强筋沿承载梁长度方向等距排布，抵消承载梁受竖向载荷时的下挠变形，保证输送过程中工件放置面的水平度。

　　转轮与两侧支撑臂的衔接处采用铰接式梯状连接架，连接架的梯档间距与转轮辐条间距做匹配设计，当转轮受外部动力驱动做定轴转动时，铰接点会随转轮圆周轨迹运动，带动两侧支撑臂交替完成抬升、前移、下落、回退的循环动作，实现支撑臂上放置工件的步进式前移，整个运动过程中支撑臂始终保持水平状态，不会出现工件侧翻、滑移的问题。设计阶段优先考虑了安装边界的适配性，两侧双轨支撑臂的间距可根据待输送工件的底部支撑跨度做参数化调整，转轮的直径直接决定了单次步进的输送步距，辐条数量则对应运动过程中的动作平稳性，辐条数量越多，支撑臂升降过程的速度曲线越平缓，对易碎、易倾覆工件的适配性越强。

　　承载梁的长度可根据工位间距做延伸设计，单组机构可搭配多组转轮同步驱动，长距离输送场景下可沿输送方向排布多组该机构，通过同步轴连接所有转轮实现动作同步，避免多组机构动作错位导致的工件卡滞。从安装维度来看，机构整体的竖向安装高度由转轮直径决定，转轮中心距安装基准面的高度为转轮半径加底部安装支座的高度，安装时需保证两侧支撑臂的运行平面与水平面平行，转轮的回转中心与支撑臂的运动方向垂直，避免运行过程中出现附加侧向力加剧铰接点磨损。铰接位置均采用自润滑衬套做转动配合，无需频繁加注润滑脂即可满足长期运行的耐磨需求，支撑臂的上表面可根据输送工件的特性加装防滑垫、定位挡块或者工装夹具，拓展不同品类工件的输送适配能力。

　　该机构的运动特性决定了其无需在输送面设置额外的传动件，输送面平整无凸起，清理维护时可直接擦拭支撑臂表面，不会像链板、皮带结构存在缝隙积料的问题，适配食品加工、电子元器件组装等对洁净度有要求的输送场景。在载荷适配方面，通过调整承载梁的材质、壁厚以及转轮的结构强度，可覆盖从几百克的轻型电子元件到数百公斤的中型工业工件的输送需求，低速运行状态下无明显传动噪音，启停阶段无刚性冲击，可对接精度要求较高的自动化上下料设备，作为工位间的缓冲输送单元使用。设计过程中对转轮的动平衡做了针对性优化，转轮辐条采用等截面均匀排布结构，转动过程中无偏心力矩，高速运行时也不会产生明显振动，支撑臂与连接架的铰接点设置了可调间隙结构，长期运行出现磨损后可通过调整铰接轴的锁紧螺母消除间隙，保证运动精度不会随使用时长增加出现明显衰减。
