户外组合式多功能健身器材结构设计

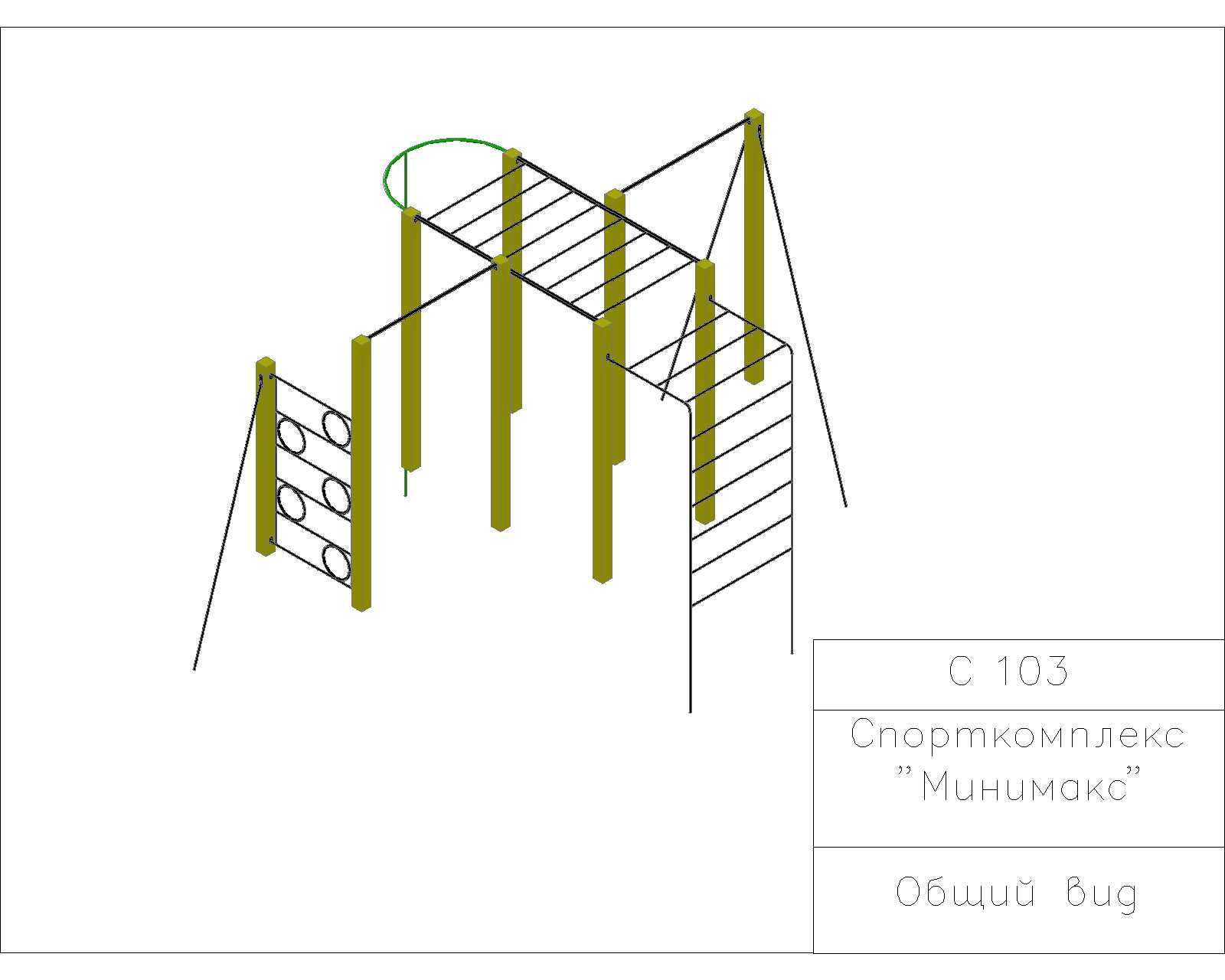

这套组合式户外健身设施的结构设计，核心围绕社区公共运动场景、校园户外体能训练区的实际使用需求展开，将多种独立训练功能整合在同一安装基座范围内，最大化利用户外公共场地的有限空间，避免单功能器材分散布置带来的场地浪费问题。从结构布局来看，整套设施采用多根垂直立柱作为主承载构件，立柱底部预设混凝土浇筑安装位，安装时需保证立柱垂直偏差不超过千分之三，避免长期受侧向载荷出现倾斜失稳。立柱之间通过横向连接方管形成稳定的框架结构，所有连接节点采用焊接加螺栓紧固的双重固定方式，焊接位置做圆弧过渡打磨处理，消除尖锐棱角带来的运动磕碰风险，外露金属表面统一做户外耐候喷塑处理，可适应长期日晒雨淋的户外使用环境，降低后期维护成本。

功能模块的排布充分考虑不同训练动作的动线互不干扰，设施一侧设置多档平行横杠组成的肋木结构，可满足肢体拉伸、核心力量训练、辅助康复训练等多种使用需求，横杠间距控制在12厘米至15厘米区间，适配不同身高使用者的握持习惯，横杠表面做防滑滚花处理，避免运动出汗后握持打滑。肋木旁的垂直爬梯模块，横档采用圆形钢管制作，直径控制在32毫米，符合人体工程学握持尺寸，爬梯两侧设置斜向支撑钢索，将爬梯顶部的载荷传递至地面固定点，避免爬梯受水平拉力出现结构变形。设施顶部设置单杠训练位，单杠高度距安装完成面2.4米，杠体采用高强度无缝钢管制作，中部做轻微下沉弧度处理，可承受动态引体向上动作带来的冲击载荷，单杠两端与主立柱连接位置设置加强筋板，保证连接强度满足多人同时使用的载荷要求。设施一角设置的环形吊环安装位，预留了标准吊环的挂接接口，使用者可根据训练需求自行加装吊环、拉力绳等辅助训练配件，拓展训练功能。

设计过程中对各功能区的安全边界做了明确预留，每个训练位周边预留不小于1.2米的安全活动空间，地面安装区域需配套铺设弹性安全地垫，缓冲意外跌落带来的冲击力。整套设施的所有外露金属构件边缘均做R3以上的圆角处理，不存在突出的尖锐部件，所有螺栓连接位置采用防盗防松螺母，螺栓端部加装塑料保护帽，避免外露螺纹划伤使用者。从结构受力角度分析，主立柱选用壁厚不小于3毫米的方形钢管，横向连接杆件选用壁厚不小于2.5毫米的钢管，整体结构可同时满足8至10人同时开展不同项目的训练，单点位额定承载不低于150千克，完全符合户外公共健身器材的国家安全标准要求。安装时需根据场地土质情况调整基础浇筑深度，普通硬质土壤环境下基础开挖深度不小于60厘米，软土地基需适当加深并配置钢筋网片，保证整套设施的安装稳定性，长期使用过程中仅需每半年检查一次连接螺栓的紧固状态、喷塑层的破损情况，及时做补漆紧固维护即可，整体维护成本极低，适合批量布置在居民小区、市民广场、学校操场等公共区域，满足全年龄段人群的日常户外体能训练需求。
