户外组合式体能训练拓展器械结构

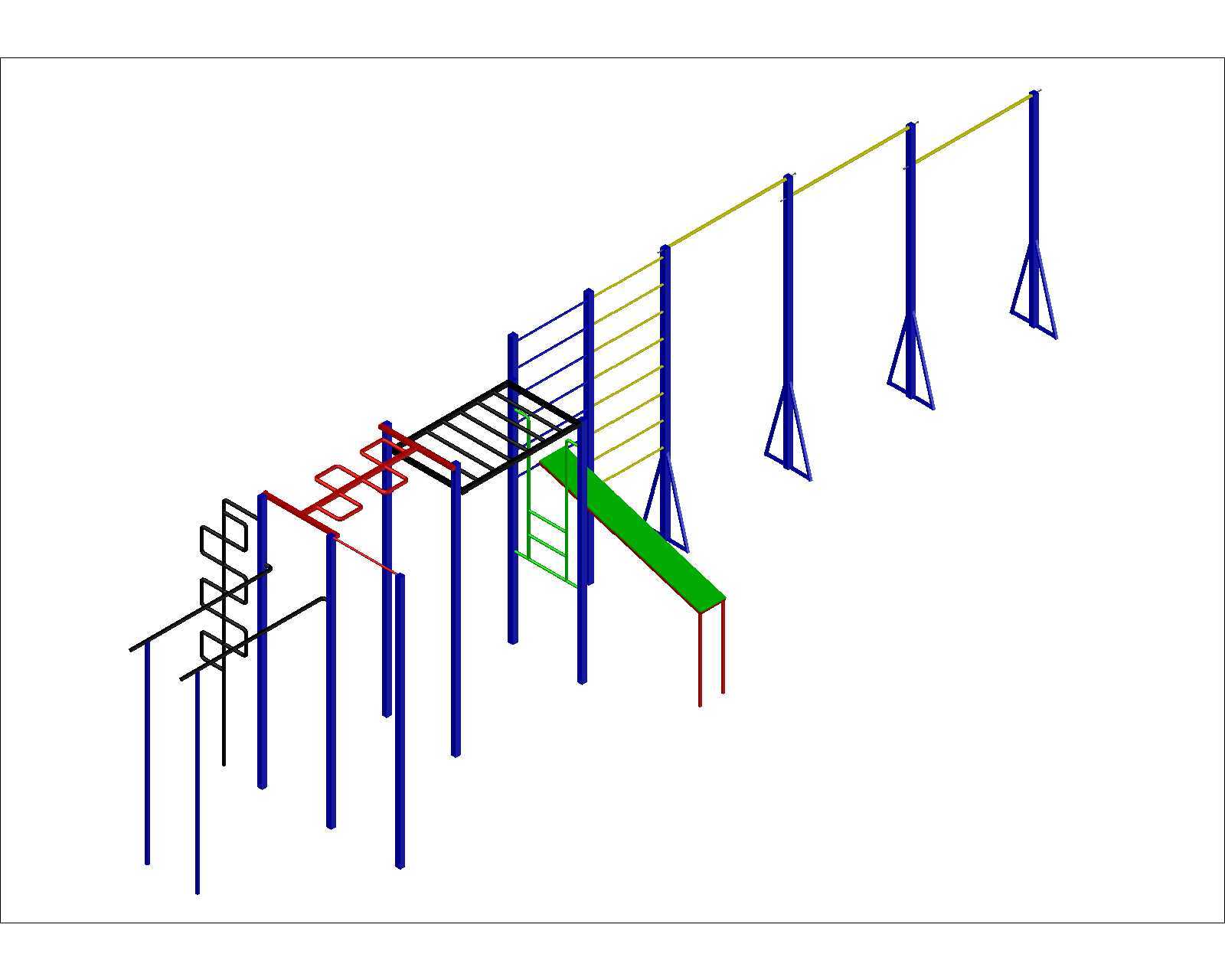

　　这套户外组合训练器械主要面向社区公共健身区、校园体能训练场、青少年户外拓展营地等场景布设，可同时满足多人开展不同类型的力量、协调、平衡类训练需求，替代零散布设的单一健身器材，提升场地空间利用率。整套设施采用模块化拼接设计思路，所有竖向支撑构件统一选用等规格方形钢管加工，底部通过三角斜撑支架与预埋地脚板连接，安装时需提前在硬化混凝土地面预留预埋点位，支撑立柱的排布间距根据不同功能模块的使用边界做差异化设定，避免不同训练项目的使用者产生动线交叉。

　　从功能分区来看，器械沿长度方向依次排布不同训练单元：靠近端部的区域设置多组高低错落的水平单杠，杠体高度覆盖1.2米到2.4米区间，可满足不同身高人群的引体向上、悬垂举腿等上肢力量训练需求，杠体与立柱之间采用法兰盘螺栓连接，后期可根据使用磨损情况单独更换杠体，无需整体拆解支撑结构。单杠区域旁衔接攀爬网格单元，网格采用直径16mm的圆钢焊接成等距方格，方格内边长控制在15cm，既保证攀爬时手脚有充足的支撑点位，又避免空隙过大造成卡滞风险，网格整体与地面呈75度倾角布设，降低新手攀爬的难度门槛。

　　攀爬网格旁设置平行爬杆阵列，多根水平圆杆沿竖向等距排布，杆体表面做滚花防滑处理，可用于横向攀爬、上肢耐力训练，爬杆阵列侧面配套设置竖向爬梯，爬梯踏步做防滑纹压型处理，踏步间距25cm，适配常规步幅的攀爬节奏。爬梯单元衔接倾斜式坡面滑道，滑道面板采用花纹钢板加工，两侧设置高度30cm的防护边，坡面与地面夹角控制在30度以内，可完成快速下滑、坡面冲刺等训练项目，滑道末端距离地面预留20cm的缓冲高度，避免使用者落地时产生硬冲击。沿长度方向延伸的区域设置多组独立竖向支撑，支撑之间架设钢缆滑索，钢缆预紧力经过测算，满载状态下的垂度控制在5%以内，滑索两端的支撑立柱额外加装斜向拉索固定，抵消滑索使用时产生的水平拉力，保障结构稳定性。

　　整套器械的所有金属构件表面均做户外粉末喷涂处理，涂层厚度不低于80μm，可耐受户外日晒雨淋的腐蚀环境，所有构件的连接边角均做倒圆角处理，不存在尖锐突出的加工毛刺，避免训练过程中造成磕碰划伤。安装布设时需在器械周边预留不小于1.5米的安全缓冲空间，地面铺设厚度不小于5cm的橡胶安全地垫，缓冲跌落冲击。结构设计阶段充分考虑动载荷冗余，每个功能单元的额定承载按照同时3人、单人体重100kg的标准做强度校核，支撑构件的抗弯、抗剪安全系数均取3倍以上，连接螺栓全部采用防松螺母搭配弹簧垫圈，避免长期使用产生连接松动。不同功能模块之间的衔接位置做平滑过渡，不存在突兀的高差或结构间隙，使用者可沿器械完成连贯的循环训练流程，无需在不同器材之间长距离移动，也方便教练员统一开展团队体能训练课程。
