户外组合式肋木架健身器材结构设计

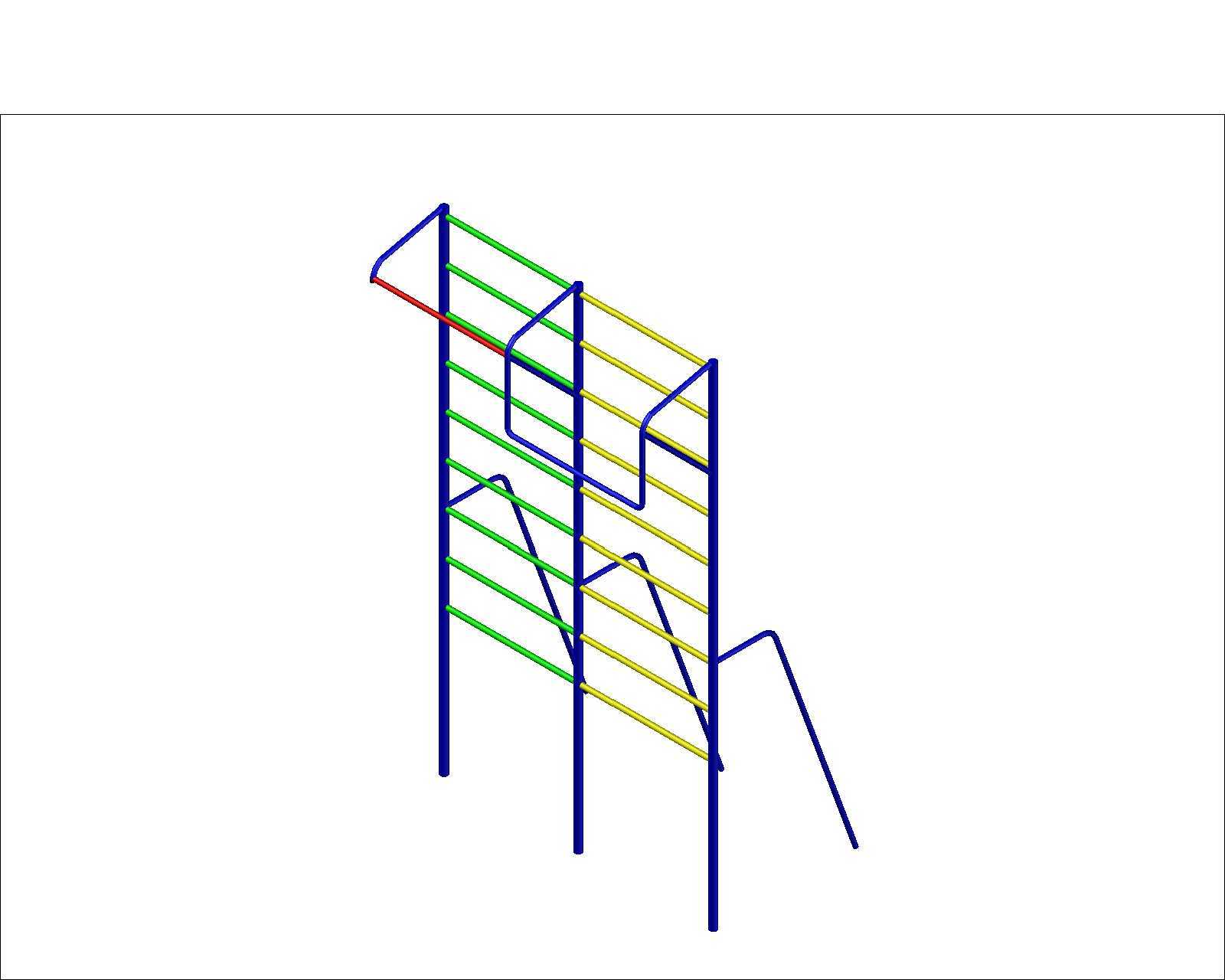

　　这套肋木类户外健身设施，主要应用于社区公共健身区、校园操场边角、户外体育公园的露天健身点位，也可适配室内健身场馆的自重训练区域安装使用，核心用途是满足不同人群的拉伸、攀爬、核心力量训练、肢体柔韧性锻炼需求，同时可作为运动前热身、运动后拉伸放松的辅助载体，也能适配康复训练场景下的肢体活动度练习。从结构设计逻辑来看，整体采用落地式多立柱支撑架构，主支撑立柱选用大截面金属管材，底部预设膨胀螺栓安装孔位，安装时需匹配硬化混凝土地面，安装边界需预留单侧至少1.2米的活动空间，避免训练时肢体与周边障碍物发生碰撞，整体横向占用宽度约1.8米，纵向安装深度约0.7米，垂直高度适配常规成年人群训练需求，顶端不超过2.6米，符合户外健身器材的安全高度规范。

　　横向肋条采用等间距排布设计，肋条间距控制在12厘米左右，既满足不同身高人群抓握踩踏的间距需求，也避免间距过大造成儿童卡滞的安全隐患，肋条表面做防滑纹理处理，提升抓握与踩踏时的摩擦力，减少湿滑环境下的滑脱风险。侧边附加的弧形弯管结构，分别对应不同的训练功能：低位斜向弯管可作为俯卧撑支撑、仰卧起坐勾脚固定位，高位U型弯管可作为引体向上辅助握位、悬垂训练的辅助支撑，不同功能位的过渡处做圆弧倒角处理，无尖锐棱角，避免训练过程中磕碰划伤。

　　结构连接节点采用焊接加紧固件双重固定方式，立柱与肋条的连接位置满焊后做打磨抛光处理，外置的紧固件选用防盗防松结构，避免户外长期使用后连接件松动脱落，整体金属构件表面做户外级静电喷塑处理，不同功能构件采用差异化配色区分，既提升户外环境下的辨识度，也能通过涂层隔绝水汽，降低露天环境下的锈蚀速率，延长设施的户外使用寿命。设计过程中充分考虑不同使用人群的适配性，肋条的承重能力按单点位120kg静载荷做校核，整体结构可同时满足3-4人不同部位的训练需求，各功能位之间的空间布局做了干涉校验，相邻位置同时使用时不会出现肢体碰撞的问题。

　　安装时需保证四根主立柱的垂直偏差不超过千分之三，底部安装法兰与硬化地面之间加装减震橡胶垫，减少训练过程中产生的振动传导与异响，地面固定螺栓的埋深不低于10厘米，保证整体结构的抗倾覆能力，即使在单侧大载荷受力情况下，也不会出现结构倾斜失稳的问题。肋条的排布从距离地面30厘米的低位开始，一直延伸到顶端位置，适配儿童到成年人群的不同身高使用需求，低位肋条可作为压腿、踝关节活动的支撑，高位肋条可用于攀爬、悬垂举腿等训练动作，侧边附加的单杠延伸结构，可满足基础的引体向上训练需求，无需额外配置独立单杠设施，提升了单套器材的功能覆盖范围。整体结构没有多余的装饰性构件，所有管材与结构件都承担对应的受力或功能作用，在保证结构强度与功能完整性的前提下，尽可能简化构件数量，降低生产加工与现场安装的复杂度，同时减少后期维护的工作量，户外长期使用过程中，仅需定期检查紧固件松紧度与涂层完整性即可，无需复杂的日常养护。
