多规格工业钢结构操作平台结构设计

这套钢结构操作平台结构方案，核心面向工业厂区内的高位作业、设备巡检、物料暂存、跨线通行等实际场景，在生产车间、仓储库区、设备机房等区域都有广泛的适配空间。不同长度规格的平台段，可根据现场设备布局、通道走向灵活拼接，既可以沿生产线侧边搭建连续的巡检走道，也可以在设备上方架设跨线过桥，还能在仓储区搭建高位理货作业面，解决厂区内垂直高差带来的作业通行难题。

从功能特性来看，整套结构采用模块化分段设计，每段平台都包含支撑立柱、平台主梁、铺板面板、侧边防护栏、端部斜梯几个核心组成部分。支撑立柱采用等间距排布，单根立柱底部预留地脚安装孔位，可通过膨胀螺栓或预埋板与混凝土地面刚性固定，保证整体结构的抗侧移与承重能力；平台主梁采用H型钢或矩形管焊接成型，上铺防滑花纹钢板或钢格板，面板与主梁之间采用间断焊加螺栓紧固的双重固定方式，避免人员行走时出现面板晃动或异响；侧边防护栏严格按照工业安全规范设置双横杆加踢脚板结构，横杆高度、立杆间距都符合工业操作平台的安全防护要求，防止人员或工具从平台边缘坠落；配套的斜梯与平台端部采用螺栓铰接固定，梯段踏步采用防滑花纹钢板折弯成型，梯侧同样设置防护扶手，上下通行的安全性有充分保障。

设计过程中优先考虑了现场安装的便捷性与结构的通用性，所有分段接口都采用标准化连接尺寸，不同长度的平台段可以通过端部连接板实现快速拼接，不需要在现场进行大量焊接作业，降低现场安装的施工难度与周期。针对不同的安装边界条件，设计时预留了足够的调整余量：支撑立柱的底部设置可调高度的地脚垫板，可适应现场地面存在的微小高差，保证平台整体处于水平状态；斜梯的安装角度控制在工业梯台推荐的45度范围内，梯段长度可根据平台实际安装高度做小幅裁切调整，适配不同的平台安装高度需求；平台侧边的防护栏采用分段螺栓固定，若现场需要对接其他设备或走道，可快速拆卸对应位置的护栏段，实现与周边结构的无缝衔接。

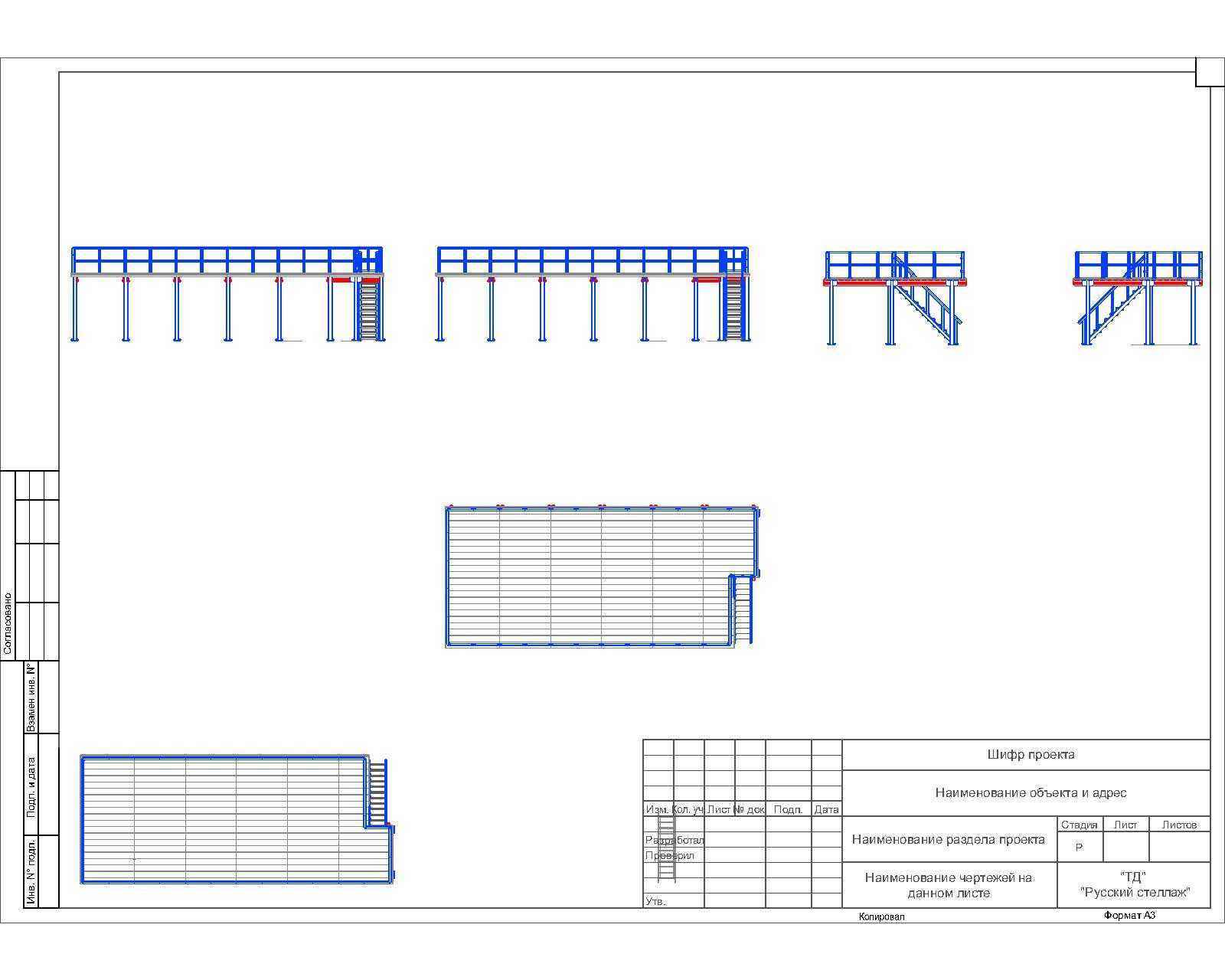

从外形尺寸与安装边界来看，整套方案包含多种长度规格的平台段，短段平台可用于小型设备旁的单点操作位，长段平台可拼接形成数十米长的连续走道；平台的作业面高度统一，可满足常规工业设备的高位操作、巡检需求，支撑立柱的排布间距经过承重验算，在额定均布载荷下不会出现主梁挠度过大的问题。安装时需要注意，立柱固定位置需要避开地面下方的管线、沟槽，保证地脚固定点的混凝土强度满足承重要求；平台与周边设备、墙体之间需要预留足够的安全间隙，避免设备运行时的振动传递到平台结构上；斜梯的底部落点需要选择在平整坚实的地面上，若落点在通道位置，还需要在梯口周边设置警示标识，避免通行人员与梯段发生碰撞。

整套结构的建模过程严格按照机械结构设计的规范进行，所有型材的规格、连接节点的尺寸都做了精准还原，焊接位置、螺栓孔位都有明确的标注，可直接用于结构件的下料加工与安装指导。不同规格的平台段可以单独使用，也可以多段组合搭配转角平台形成环形走道，适配不同厂区的复杂布局需求，在结构强度满足要求的前提下，尽可能减少了型材的用量，控制整体制造成本，同时兼顾了安装、拆卸、移位的便利性，适合在各类工业场景中推广使用。
