户外青少年组合攀爬健身训练架结构设计

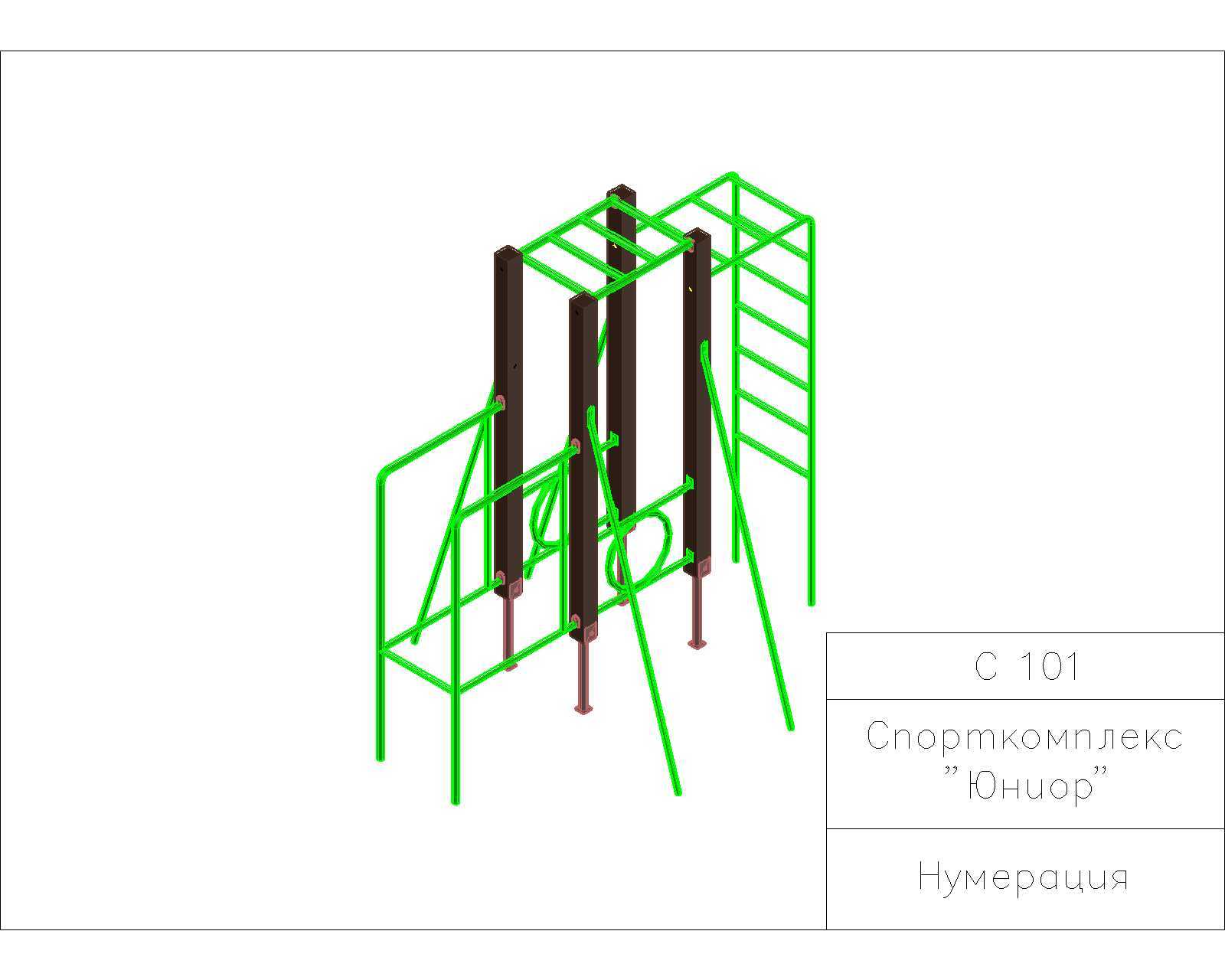

　　这套组合式户外训练架主要面向社区公共健身区、校园户外体育场地、青少年活动营地等场景布设，核心用途是为适龄群体提供攀爬、上肢力量训练、肢体协调性锻炼的实体载体，区别于单一功能的健身路径，多模块组合的形式可同时容纳3-4人开展不同类型的训练，避免单器材排队等待的问题。从结构设计逻辑来看，整体采用框架式受力体系，主支撑立柱选用矩形截面型材，底部通过膨胀螺栓与硬化混凝土地面锚固，锚固点设置在立柱底端的焊接法兰盘上，法兰盘预留四个长圆孔，可抵消现场施工时的地面预埋件位置偏差，降低现场安装的对位难度。

　　立柱之间的连接横梁采用同规格型材焊接，所有焊接位置均做满焊处理后打磨焊渣，做户外防锈涂装处理，适配露天环境下的长期使用需求，避免雨水侵蚀导致的结构锈蚀失效。器材的功能模块做了分区设计，一侧设置等间距排布的横向爬梯，横杆直径控制在32mm，相邻横杆的垂直间距为250mm，符合青少年抓握的手掌尺寸，爬梯整体倾斜角度设置为15度，相比垂直爬梯降低了初次使用的难度，同时能保证训练时的肌肉参与度；另一侧设置平行攀爬杆组，搭配斜向支撑的防滑扶手，扶手表面做滚花处理，避免训练时手滑造成的运动损伤；中间区域设置环形吊环挂载位，吊环通过可调节长度的铁链与顶部横梁连接，可根据使用人群的身高调整吊环的离地高度，适配不同年龄段的使用需求。

　　从安装边界来看，整套器材的地面投影尺寸控制在2200mm*1800mm范围内，安装时需要在器材外围预留至少1000mm的安全缓冲区域，缓冲区域地面需铺设橡胶地垫或者沙土层，避免使用者跌落时造成硬接触损伤；器材整体最高点距离地面的高度为2400mm，顶部横梁距离地面高度为2200mm，既保证攀爬训练时的有效行程，也避免过高带来的坠落风险。设计过程中对所有杆件的外露端头都做了圆弧封头处理，不存在尖锐的直角毛刺，所有连接位置的螺栓均采用防盗防松设计，螺栓头外露部分加装塑料防护帽，避免日常使用时的磕碰划伤。

　　结构受力验算阶段，按照单点位同时承受100kg动载荷的标准做校核，主立柱的抗弯强度、横梁的扰度值均满足户外健身器材的安全规范要求，斜向支撑构件的设置有效抵消了攀爬时产生的水平侧向力，避免长期使用后出现框架整体倾斜的问题。器材的涂装采用户外聚酯粉末喷涂，涂层厚度控制在80-120μm，色彩选用辨识度较高的亮绿色与深棕色搭配，在户外场地中具备较好的可视性，同时涂层具备耐紫外线、耐雨水冲刷的特性，长期户外使用不易出现褪色、涂层脱落的问题。不同于商用健身房的室内训练器材，这套户外架体不需要外接电源，也没有复杂的运动传动机构，后期维护仅需要定期检查锚固螺栓的紧固度、焊接位置是否出现锈蚀开裂即可，维护成本极低，适合公共区域长期布设使用。在细节处理上，爬梯横杆与立柱的连接位置采用穿焊后打磨平整的工艺，不存在突出的连接节点，避免训练时衣物勾挂造成的安全隐患；斜向支撑杆的角度经过反复调整，既可以作为辅助攀爬的扶手使用，也能作为框架的受力加强构件，不需要额外增加冗余的加强筋，在保证结构强度的前提下控制了整体的材料用量，降低生产制造成本。
