带锁链装饰的万圣节坩埚电子组件结构

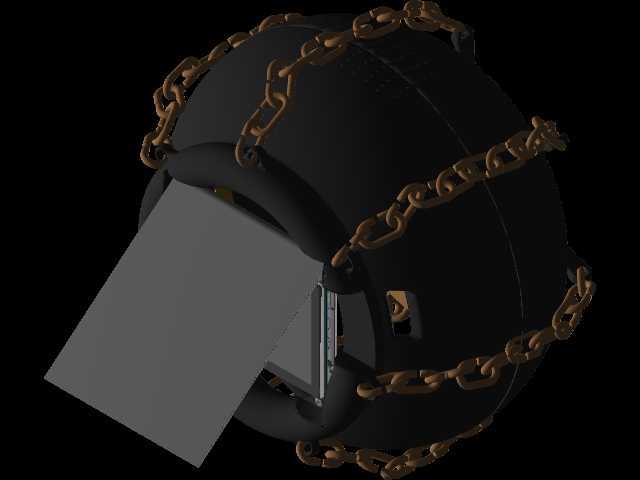

　　做这个结构的初衷，是给主题场景布置做可落地的实体道具，之前做过不少静态装饰件，要么质感单薄撑不起场景氛围，要么没法集成声光互动模块，摆在展台上总少点沉浸感。这次的设计从一开始就把功能集成放在首位，没有走纯外观摆件的老路。先看整体的外形边界，主体采用类球形的坩埚腔体结构，外轮廓最大直径控制在220mm，整体高度含顶部锁链挂点为260mm，预留的安装空间足够容纳常规的小型控制板、纽扣电池组以及触发式声光模块，不会出现后期装件时腔体干涉的问题。腔体侧壁做了3mm的均匀壁厚，既保证3D打印时的结构强度，不会因为壁厚过薄出现打印翘曲、运输碎裂的问题，也不会因为壁厚过大浪费打印材料、增加整体重量。

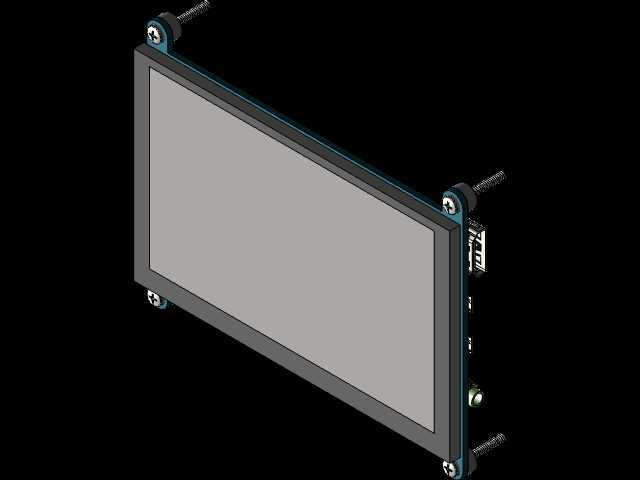

　　外部环绕的锁链不是后期粘上去的装饰件，设计阶段就在腔体对应位置做了内嵌的卡槽，每一节锁链的连接环都能卡入卡槽定位，安装时不需要额外打胶固定，拆卸调整也很方便，锁链采用做旧的锈色质感匹配万圣节的暗黑风格，每节链环的转动间隙留了0.2mm，组装后可以自然垂落，不会出现僵硬的笔直状态，模拟真实铸铁锁链的垂坠感。正面的倾斜盖板是交互模块的安装位，盖板和腔体之间做了隐藏式的转轴结构，转轴直径4mm，开合角度可以在0到75度之间任意停留，盖板内侧预留了10mm的安装平面，可以固定全息投影膜、小型显示屏或者感应触发装置，盖板边缘做了1.5mm的倒角，避免开合时刮蹭腔体侧壁，也能减少打印时的支撑用量。腔体顶部的弧形提手做了一体化的加强筋，提手内部是空心结构，可以走隐藏的线路，把顶部挂点的感应开关和腔体内部的控制板连通，不会出现明线外露破坏整体质感的问题。从实际应用场景来说，这个结构既可以作为万圣节主题展陈的互动摆件，放在密室逃脱、主题乐园的场景点位，配合内部的声光模块实现触发式的特效反馈，也可以作为创意桌面收纳件，拿掉内部的电子模块之后，腔体空间可以放置小物件，倾斜盖板可以作为临时的手机支架。

　　设计过程中特意规避了常规3D打印件的常见问题，所有的悬空结构都做了45度以内的自支撑角度，打印时不需要加大量的支撑，后期处理的工作量能减少60%以上，各个拆分零件的拼接位都做了定位止口，组装时不需要反复对位，公差控制在0.15mm以内，普通FDM打印机就能直接打印制作，不需要高精度的工业级设备。腔体底部做了三个均匀分布的支撑脚，每个支撑脚高度5mm，保证整体放置时的稳定性，即使放在略有倾斜的台面上也不会出现晃动，支撑脚和腔体是一体化打印的，不需要额外组装。锁链的每一节链环都做了圆角处理，没有尖锐的边角，作为展示道具使用时不会划伤接触的人员，符合公共场景展示的安全要求。

　　内部的电子元件安装位做了通用化的设计，没有固定某一种特定的模块尺寸，不管是常用的Arduino迷你控制板，还是小型的MP3播放模块、LED灯组，都能通过预留的安装孔位固定，用户可以根据自己的需求更换不同的功能模块，不需要重新修改主体结构。考虑到后期做表面处理的需求，整个外表面没有做过多的细碎纹理，保留了平整的基础面，用户可以自己做喷漆、做旧、植绒等表面效果，适配不同的场景风格，不管是暗黑万圣节风格，还是奇幻魔法主题的场景，都能通过表面处理匹配对应的视觉效果。
