ARTILLERY设备测微计比较器安装支架

在桌面级FDM 3D打印设备的日常运维与精度校准环节，热床平面度是直接影响首层附着效果、打印件整体尺寸精度与层间结合强度的核心参数，传统的A4纸调平法依赖操作人员的手感判断，无法量化热床不同区域的高度差数值，对于追求高精度打印的场景，需要借助百分表类测微计完成量化校准，这款安装支架正是为适配ARTILLERY系列火山挤出机结构设计的专用测微计承载部件。

从实际使用场景来看，该支架可直接搭载杠杆百分表或千分比较器，无需额外改造打印机原有挤出机结构，即可完成热床多点位高度差的量化检测，替代传统人工手感调平的模糊判断方式，尤其适合更换热床、调整Z轴限位、拆装挤出机后的精度复现作业，也可用于长期使用后设备Z轴传动间隙、热床形变的定期检测，帮助操作人员快速定位热床倾斜、局部凹陷、Z轴丝杠偏移等常见精度问题。

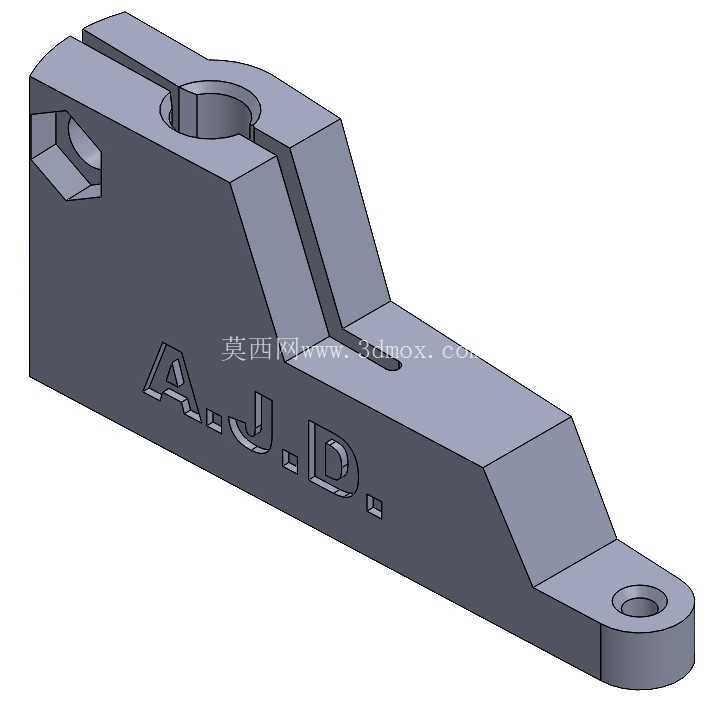

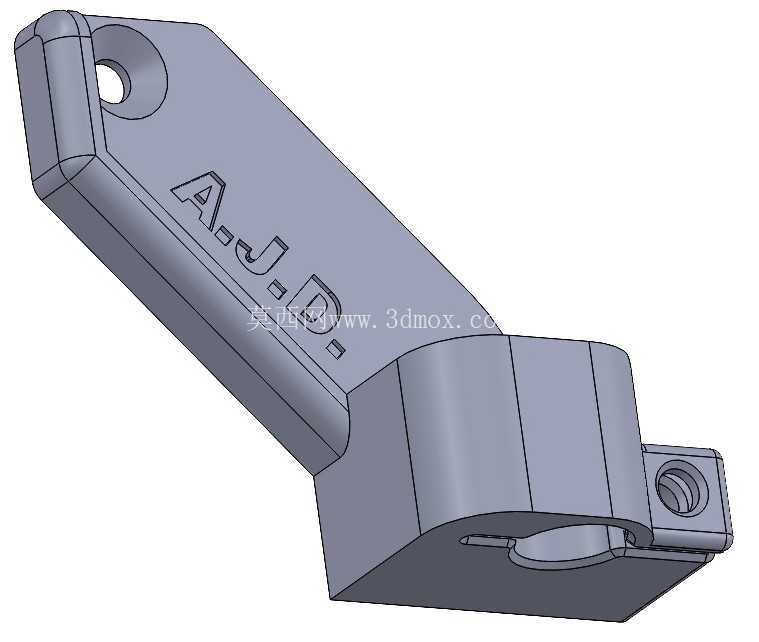

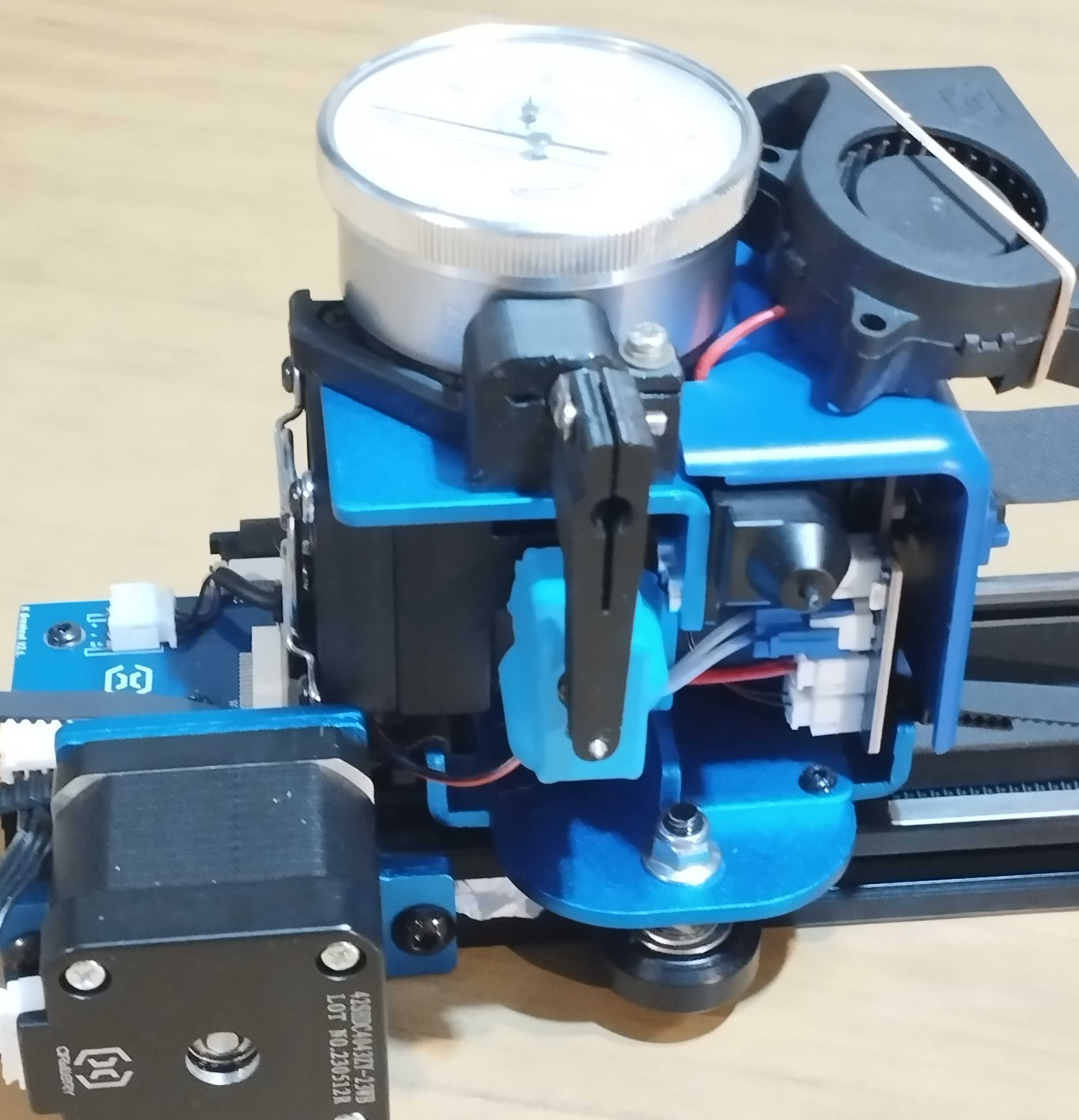

结构设计上，支架采用分体式组合结构，包含测微计夹持主体与挤出机连接固定座两个核心部分，夹持端预留了标准百分表装夹孔径，可适配市面上多数通用型杠杆百分表、机械比较器的测杆安装尺寸，夹持位置设置了侧向锁紧螺钉孔，安装时可根据检测需求调整测微计的伸出长度与偏转角度，保证测头能够垂直抵接热床表面，避免测量角度偏差带来的数值误差。连接固定端的安装孔位完全匹配ARTILLERY火山挤出机的现有螺丝孔位，无需对挤出机外壳进行打孔、切削等二次加工，直接使用设备原有螺丝即可完成固定，安装后支架与挤出机形成刚性整体，随X轴龙门移动过程中不会出现晃动、位移，保证测量过程中数据的稳定性。

安装边界方面，支架整体外轮廓不会超出挤出机原有运动包络，在X轴全行程移动、Z轴上下运动过程中不会与打印机框架、热床、线材等部件发生干涉，测头伸出后最低点可覆盖热床从最低零位到最高打印位的全高度区间，无需反复调整装夹位置即可完成整个热床平面的九点甚至更多点位的高度数据采集。设计时充分考虑了打印耗材的受力特性，夹持部位与连接部位做了加厚处理，避免长期锁紧受力出现形变，导致测微计安装偏斜，同时在非受力区域做了镂空减重处理，尽可能降低支架整体重量，减少额外负载对X轴传动皮带、导轨的磨损，不会影响挤出机原有运动精度。

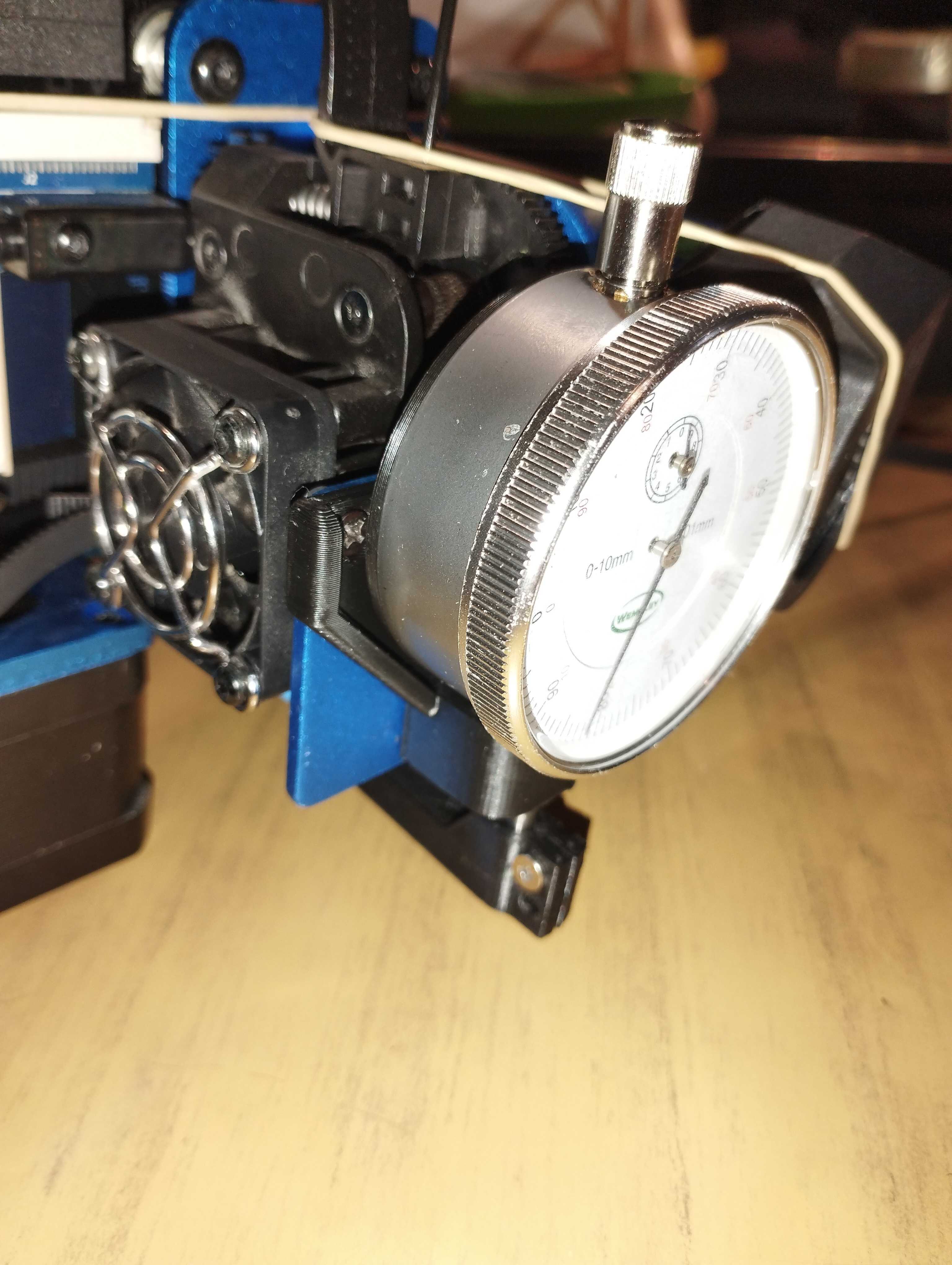

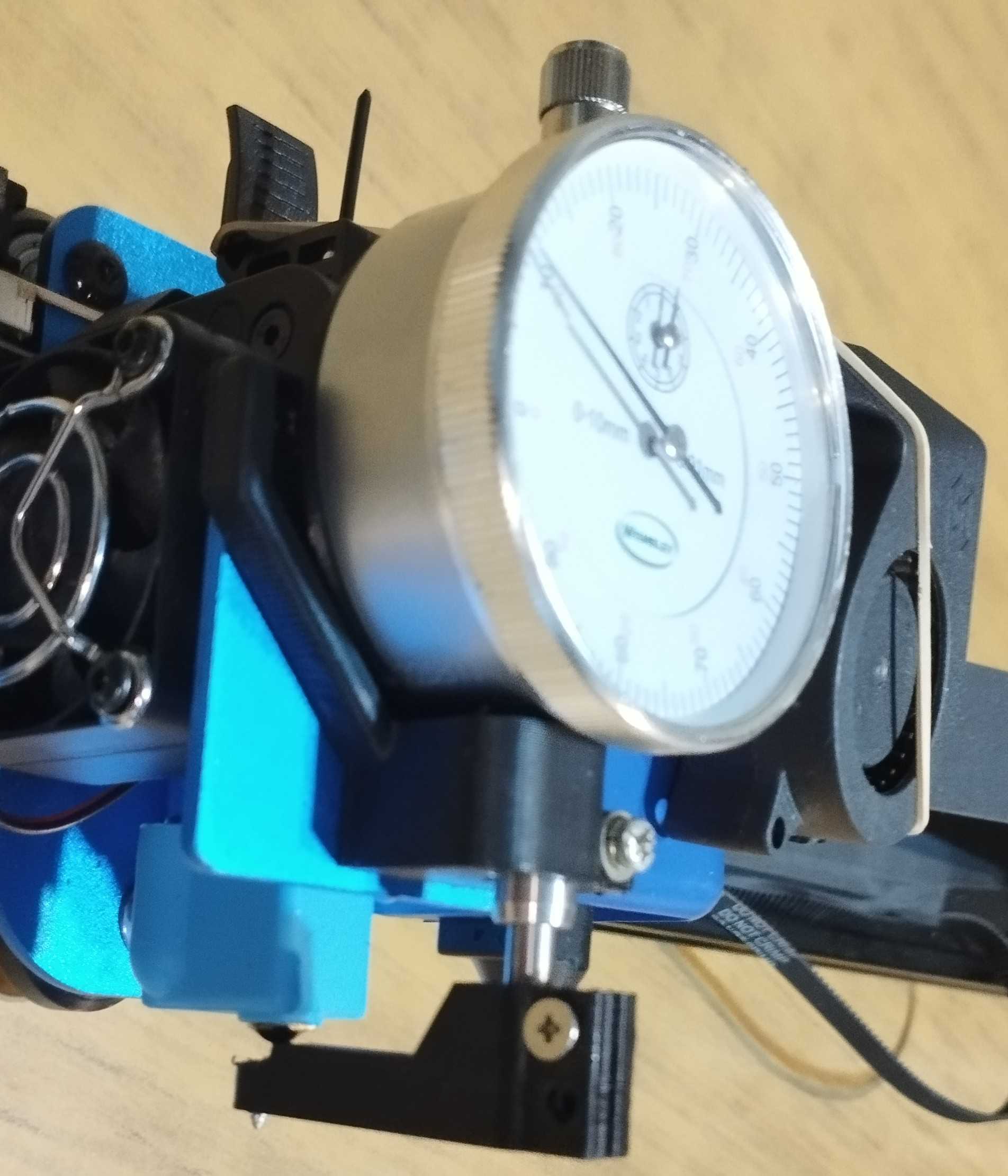

实际校准作业时，将测微计固定在支架上后，先将测头调整至刚好接触热床零位表面并将表盘数值归零，随后控制挤出机按照预设点位移动到热床各个检测位置，通过读取测微计的表盘数值，即可直接获得各个点位相对于零位的高度偏差，根据偏差数值调整对应位置的热床调平螺母，即可将整个热床的平面度误差控制在测微计的精度范围内，相比传统调平方式，数据可量化、调整精度更高，且不需要反复抽拉A4纸测试，大幅缩短调平作业的时间，尤其对于大尺寸打印件、高精度功能件的打印作业，能够有效减少首层翘边、局部缺料、层厚不均等问题。此外支架的夹持结构也可根据使用需求更换为其他类型的检测探头，拓展用于导轨平行度检测、Z轴丝杠跳动检测等其他设备精度校验场景，具备一定的通用性拓展空间。
