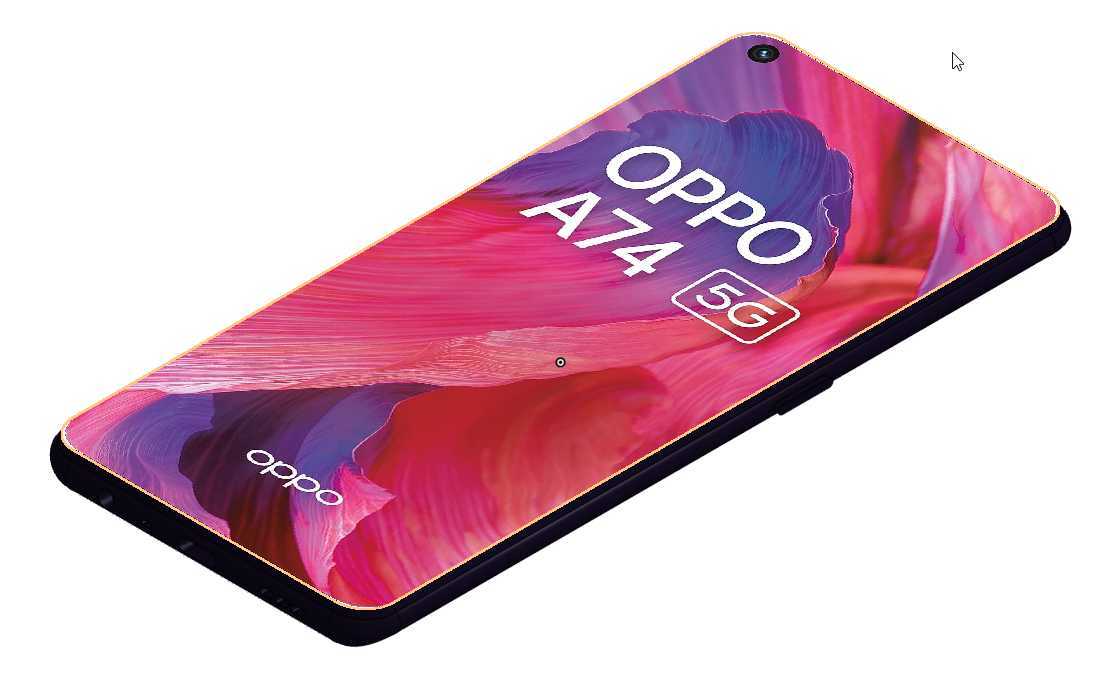

OPPO A74智能手机外观结构三维数模

　　该三维数模还原了OPPO A74智能手机的整机外观形态与外部结构边界，建模过程中优先保证手持握持区域的曲面弧度与真机一致，机身四角的R角过渡、中框与前后盖板的衔接台阶都做了精准拟合，可直接用于手机保护壳的结构设计、贴合度验证工作。从实际应用场景来看，这类消费电子外观数模最核心的用途是配套周边配件开发，比如做TPU软壳、PC硬壳、皮革翻盖保护套的时候，不需要反复拆解真机测量，直接在数模上提取外轮廓尺寸、按键位置、摄像头开孔坐标、充电接口避让区域，就能快速完成配件的结构初稿设计，大幅缩短打样前的测绘周期。

　　数模的外形尺寸严格匹配真机的三维边界，机身长度、宽度、厚度方向的公差控制在0.1mm以内，侧边电源键、音量键的凸起高度、按键与中框的间隙都做了还原，后置摄像头模组的凸起高度、模组外圈的倒角尺寸也和真机保持一致，做保护壳的时候可以直接参考这些尺寸预留摄像头避让槽的深度，避免出现保护壳装好后磨花镜头镜片的问题。设计思路上没有做内部主板、电池等元器件的细节建模，因为对于周边配件开发来说，内部结构属于非必要信息，反而会增加数模的冗余度，拖慢设计软件的运行效率，建模时把所有外部可见的特征都做了实体化处理，屏幕正面的挖孔位置、听筒开槽的宽度、底部扬声器开孔的排布、顶部麦克风的小孔位置都做了精准定位，做钢化膜、全屏覆盖贴膜类产品的时候，也能直接用这个数模提取屏幕显示区域的边界，做贴膜的定位治具或者丝印网版的尺寸参考。

　　从结构设计从业者的实际使用角度来说，这类简化外观数模的实用性远高于带内部结构的完整整机模型，因为大部分配件厂商不需要了解手机内部的堆叠设计，只需要准确的外部安装边界，数模把机身背部的曲面弧度做了连续G2过渡，做手机背膜、防滑贴类产品的时候，可以直接在数模上展开曲面，计算背膜的裁切轮廓，不需要反复在真机上试贴调整轮廓尺寸。中框部分的弧度做了分段处理，握持区的收腰弧度和真机一致，做金属边框类保护配件的时候，可以直接提取中框的截面线，调整边框的抱紧力度，避免出现边框过紧刮花手机中框涂层、或者过松容易脱落的问题。

　　屏幕部分的建模单独做了分层处理，玻璃盖板的2.5D倒角弧度和真机一致，做全屏钢化膜的时候，可以参考这个倒角尺寸调整钢化膜的边缘弧度，保证贴膜和屏幕边缘贴合无白边。摄像头模组部分单独做了装配台阶，模组外圈的装饰圈凸起高度、镜片的下沉深度都做了还原，做镜头保护圈类配件的时候，可以直接匹配这个台阶尺寸，保证保护圈装好后和装饰圈齐平，不会出现凸起硌手或者凹陷容易积灰的问题。底部的Type-C充电接口、扬声器开孔、麦克风开孔的位置和尺寸都做了精准定位，做防尘塞类配件的时候，可以直接提取开孔的直径和深度尺寸，设计适配的防尘塞结构，不需要反复测量真机开孔参数。机身侧边的SIM卡托开槽位置、卡托与中框的配合间隙也做了还原，做卡托替换件、防水卡托塞的时候也能直接参考对应尺寸。整体建模过程中优先保证外部装配相关的尺寸精度，所有和配件安装相关的特征都没有做简化处理，非必要的内部结构全部省略，既保证了设计参考的准确性，又控制了数模的文件大小，在常规配置的设计电脑上就能流畅运行，不会出现旋转、缩放卡顿的问题，适合中小配件厂商的结构设计人员快速调用，完成周边产品的开发设计工作。
