基于LM2596的宽输入降压DC-DC转换模块

在车载电子改装、工业低压配电、嵌入式设备供电改造等场景里，这类非隔离降压转换模块的出镜率一直很高，核心是依托LM2596开关稳压芯片实现宽电压范围的直流降压输出，相比传统线性稳压器，它的转换效率更高、发热控制更优，能适配输入侧电压波动较大的供电环境，比如车载电瓶启停时的电压跳变、工业现场24V母线的电压波动，都能通过模块内部的稳压环路输出稳定的目标电压，给后端的传感器、控制板、小型执行器提供可靠供电。

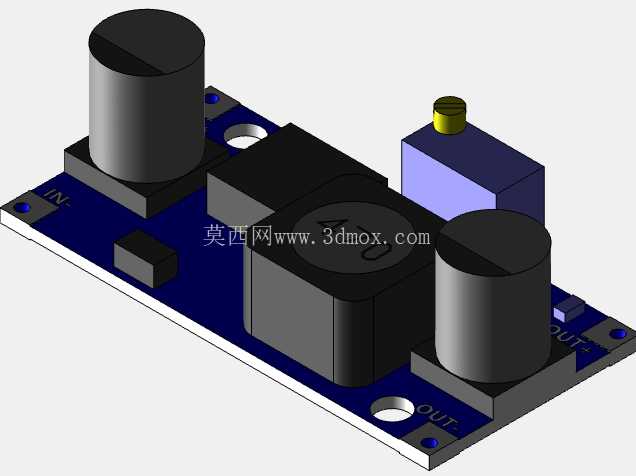

从结构设计来看，整个模块采用单面板FR-4基材布局，输入输出端分别预留了焊盘与丝印标识，IN侧对应直流输入正极、负极，OUT侧对应稳压后的输出正负极，避免现场接线时出现反接烧损的问题。板上两个直插铝电解电容分别布置在输入、输出端口附近，输入端的大容量电容主要负责滤除输入侧的纹波电压，吸收供电线路上的浪涌冲击，输出端的电容则配合电感构成LC滤波网络，进一步压低输出电压的纹波系数，让输出的直流电源更纯净，减少对后端敏感电子元件的干扰。板载的屏蔽功率电感紧贴芯片布置，缩短了大电流回路的走线长度，既可以降低走线的铜损，也能减少高频开关信号对外的电磁辐射，避免干扰周边的弱电信号线路。模块侧边的多圈可调电位器用来调整输出电压值，通过旋转电位器改变反馈回路的分压比，就能在1.5V到35V的输出范围内连续调整目标电压，调试时配合万用表监测输出端电压，就能精准匹配后端负载的额定供电要求。

从安装边界来看，整个模块采用扁平化布局，最高的元件是两个直插电解电容，整体高度控制在常规工业元件的安装尺寸范围内，板上预留了两个对称的安装固定孔，可以通过M3螺丝直接固定在设备壳体、安装支架或者PCB预留的安装位上，不需要额外设计复杂的固定结构。模块的输入电压覆盖3V到40V的宽范围，既可以适配常见的12V、24V工业直流母线，也能兼容车载12V、24V供电系统，甚至可以用在多串锂电池组的供电降压场景里，输出电流可以满足常规小功率负载的供电需求，适合给单片机控制板、小型传感器模块、车载外接电子设备提供稳定的直流电源。

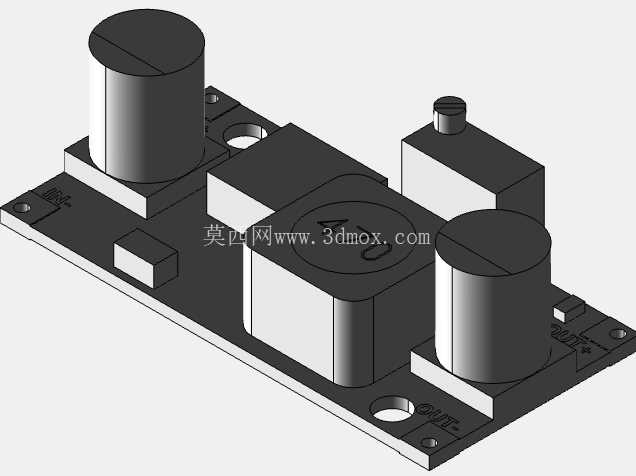

设计这类模块的三维模型时，重点要还原各个元件的实际占位尺寸与相对位置，尤其是电解电容的高度、电位器的调节空间、安装孔的位置精度，因为在做设备整体结构布局时，这些尺寸直接决定了模块周边的结构避让空间，如果模型尺寸偏差过大，很容易出现装配时元件和周边结构干涉、电位器调节空间不足无法操作、安装孔位对不上无法固定的问题。建模时不需要还原PCB内部的走线细节，重点把各个外接元件的外形轮廓、接口位置、安装基准表达清楚，就能满足结构设计阶段的布局校验需求，方便工程师在整体设备设计时提前预留好模块的安装位置、接线空间，以及散热所需的空气流通间隙，毕竟开关电源模块在大电流输出时会有一定的发热，预留足够的散热空间能提升模块长期工作的稳定性，避免高温环境下元件参数漂移导致输出电压不稳。

在实际选型应用时，还要注意模块的功率冗余设计，不能长期在满负载状态下运行，通常要预留20%以上的功率余量，同时接线时要保证输入输出的线径满足载流要求，避免大电流下线路压降过大影响输出电压精度。如果用在振动较大的场景比如车载、移动设备上，还可以在安装孔位加装橡胶减震垫，减少长期振动对板上元件焊点的疲劳损伤，提升模块的使用寿命。
