Ramset点22口径射钉紧固弹药结构

在建筑紧固、装修施工、机电管线安装的现场作业场景里，射钉紧固技术凭借无需预埋、施工效率高、固定强度可靠的特点，已经成为后置锚固作业里应用极广的工艺手段，而配套的射钉弹药，是整个射钉紧固系统里提供击发动能的核心部件，其结构设计的合理性，直接决定了射钉打入深度的一致性、作业安全性以及不同基体材质下的适配性。本次呈现的1:1比例结构模型，完整还原了Ramset.22口径射钉驱动弹药的全部细节，可作为射钉器结构匹配、紧固系统仿真、作业工艺验证环节的CAD参考依据。

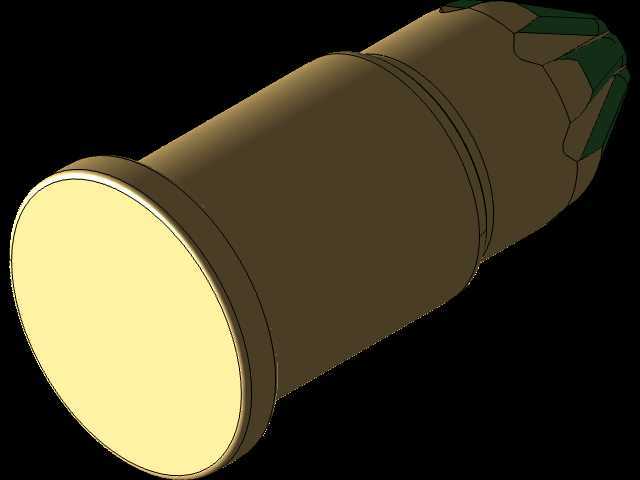

从实际作业的功能逻辑来看，这类口径的装药弹主要适配手持式射钉器，依靠击针撞击弹底底火引燃内部发射药，产生的高压燃气推动射钉以高速刺入混凝土、钢材、砌体等硬质基体，完成挂件、管线卡、支架等构件的快速固定，相比传统的膨胀螺栓锚固工艺，单点位固定的作业时间可缩短70%以上，尤其适合高空作业、狭小空间作业等不便使用电锤钻孔的场景。在结构设计层面，该弹药的弹壳采用带阶梯定位的黄铜材质拉伸成型结构，弹壳底部的凸缘结构并非随意设计，其直径、厚度尺寸需要和射钉器的弹膛定位槽完全匹配，既能够保证弹药入膛后轴向定位准确，避免击针撞击底火时出现击发偏斜、哑弹的问题，同时抽壳钩能够可靠勾住凸缘完成退壳动作，避免卡壳故障；弹壳中部的两道环形凹槽，一方面是在拉伸成型过程中强化弹壳的结构强度，避免发射药引燃瞬间高压导致弹壳胀膛贴死在弹膛内，另一方面也能够和射钉器的弹膛定位台阶配合，限制弹药的入膛深度，保证击针的击发行程处于设计区间内。

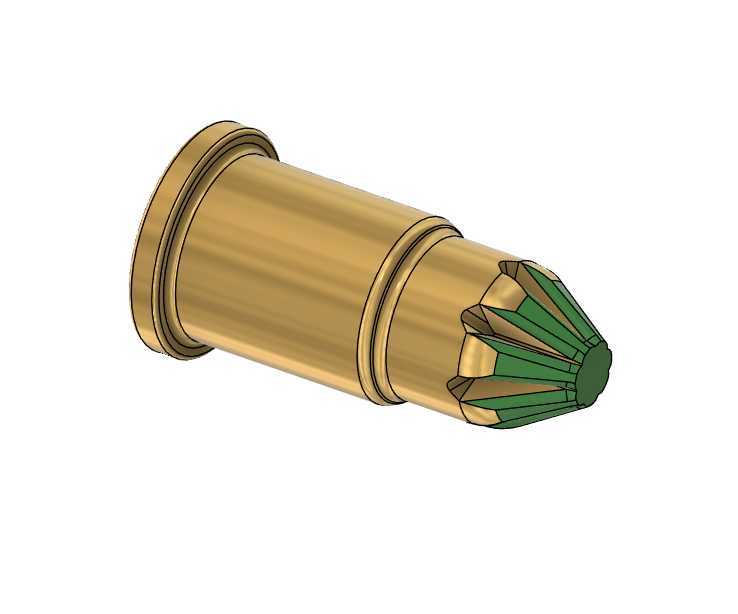

弹头部分的分段式褶皱结构是该类弹药的核心设计特征，不同于常规弹药的流线型被甲弹头，该结构在击发后会在燃气压力作用下沿预制的褶皱槽均匀扩张，和射钉尾部的承接结构紧密贴合，既能够有效密封弹膛内的高压燃气，避免燃气从射钉与弹膛的间隙处溢出导致动能损失，同时能够保证推力沿射钉轴线方向均匀传递，避免射钉在打入过程中出现偏斜、弯曲的问题；弹头顶端的封闭端盖采用和弹壳过压配合的装配方式，能够在存储、运输过程中隔绝外界潮气进入弹壳内部，避免发射药受潮失效，同时在击发瞬间能够在设定的压力阈值下破开，不会额外消耗燃气动能。

从安装边界与尺寸适配的角度来看，该弹药的整体外径、全长尺寸需要严格匹配对应型号射钉器的弹膛尺寸，弹壳的壁厚公差需要控制在极小的范围内，壁厚过薄会导致击发时弹壳破裂造成燃气后泄，威胁作业人员安全，壁厚过厚则会导致退壳阻力过大，影响连续作业效率；底火的安装深度也有严格的尺寸要求，安装过深会导致击针撞击能量不足出现哑弹，安装过浅则可能在弹药入膛过程中被误触引发安全隐患。在建模过程中，所有的配合尺寸均按照实物1:1还原，弹壳的拉伸圆角、褶皱槽的角度、凸缘的倒角细节都做了完整呈现，既可以用于射钉器弹膛结构的匹配设计校核，也可以用于紧固作业过程的动力学仿真，模拟不同装药量下射钉的打入速度、深度以及基体的应力分布情况，为紧固点位的承载力计算提供结构参考。

在实际工程应用中，这类小口径射钉弹主要适配低威力等级的射钉器，用于厚度较薄的钢板固定、轻质砌体上的管线卡固定、装饰构件的锚固等场景，其装药量经过精准标定，既能够保证射钉有足够的动能刺入基体，又不会因为动能过大导致射钉打穿基体、或者造成混凝土基体崩裂。模型中还原的弹头扩张结构，还能够在射钉打入到设定深度后，通过结构变形吸收多余的后坐能量，降低射钉器传递到作业人员手部的后坐冲击力，提升长时间作业的舒适度。对于从事紧固工具研发、施工工艺设计的结构工程师而言，该模型能够直观呈现这类装药弹的内部结构逻辑与外部配合尺寸，无需拆解实物即可完成相关的匹配设计与仿真验证工作，有效缩短相关工具产品的研发周期，减少实物打样的迭代次数。
