M6规格铜制热固刀片嵌件结构

　　在消费电子外壳、小型仪器仪表壳体、电源模块塑壳以及各类热塑性塑料装配结构里，预埋金属螺纹嵌件是解决塑料本体螺纹强度不足的常用手段，这款M6规格的热固刀片嵌件，正是面向热熔、热压埋入工艺开发的金属连接件，整体采用铜合金加工成型，适配M6标准螺纹的装配需求，外径与轴向高度控制在9mm、8mm的紧凑边界内，专门针对壁厚有限、安装空间局促的塑料壳体工位设计。

　　从实际产线使用逻辑来看，这类嵌件的埋入流程通常依托热熔治具完成：治具加热头将铜件预热到设定温度后，对准塑料柱上的预制孔下压，铜件外壁的结构在热量传导下让周边塑料微熔，冷却后塑胶材料充分填充到嵌件外轮廓的凹槽与纹路间隙里，形成极强的抗扭转、抗拔出锁合效果，后续装配螺丝时，金属螺纹可以反复承受拧紧、拆卸的循环载荷，不会像直接在塑料上攻出的螺纹那样，经过两三次拆装就出现滑牙、孔位崩裂的问题。

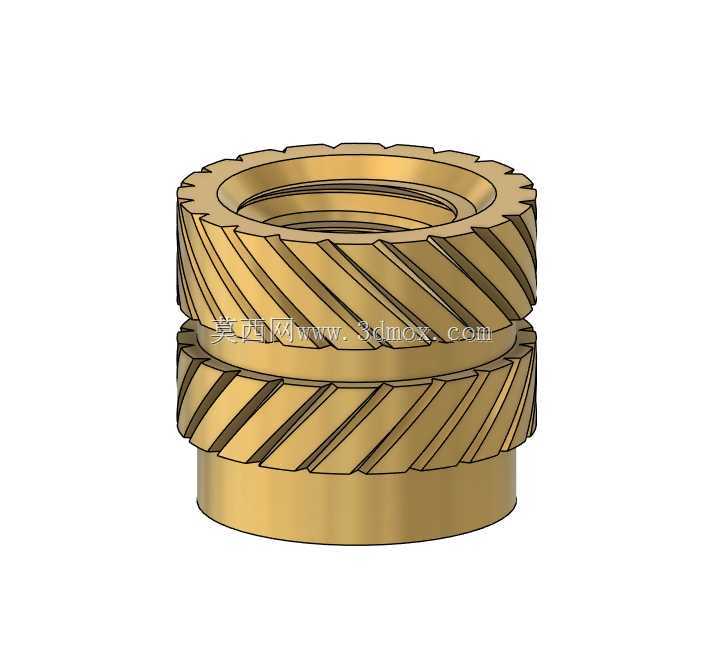

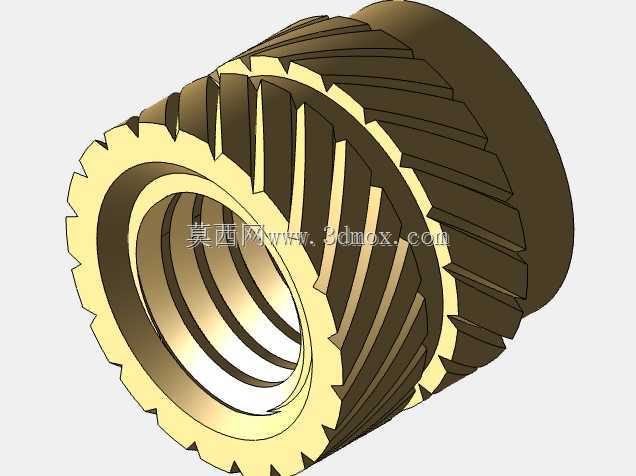

　　结构细节上，嵌件外壁没有采用普通直纹滚花或者简单环形槽的设计，而是加工出双向交错的斜向刀片状肋条，上下两段斜纹呈反向螺旋排布，顶部端面还做了一圈周向分布的止转齿槽。这种交错斜肋的设计有很明确的工程考量：当嵌件被压入塑胶孔时，熔融的塑料会顺着斜向沟槽流动，完全包裹每一道肋条，正反两个方向的斜纹分别抵御螺丝正拧、反松时施加给嵌件的扭转力矩，相比单一方向滚花的嵌件，抗扭承载力能提升一倍以上；端面的齿槽则在塑料冷却后嵌入端面塑胶层，进一步限制嵌件在孔内出现轴向窜动，哪怕螺丝拧紧时施加较大的轴向压紧力，嵌件也不会被带着向壳体内部凹陷移位。

　　建模过程中需要重点把控几处配合边界：首先是内螺纹参数，严格匹配M6普通粗牙螺纹的小径、大径与牙型角，保证通用标准螺丝可以顺畅旋入，不存在卡滞、虚咬的情况；其次是外轮廓斜肋的尺寸，肋条的凸起高度不能过大，否则压入时需要的下压力会陡增，容易把周边塑料撑出白痕甚至开裂，凸起高度也不能过小，否则冷却后塑胶的咬合量不足，抗扭拔脱力达不到设计要求；底部的光滑圆柱导向段要做微小的导入倒角，热压作业时可以快速对准预制孔，避免压入过程中出现嵌件歪斜、孔位刮胶的不良现象。

　　选型适配阶段，设计人员需要先核对塑料壳体的预埋孔尺寸：预制孔的内径通常略小于嵌件肋条的最大外径，保证压入时有适量的塑胶熔融填充量，孔的深度要比嵌件总高度多出0.2到0.3mm的溢料间隙，避免多余熔胶无处排放导致嵌件上浮、装配面不平。这类铜质嵌件相比钢制嵌件导热速度更快，热熔作业时热量可以快速均匀传导到整个外壁，不会出现局部过热烫焦塑料、局部温度不足塑胶无法充分熔合的问题，同时铜材质本身耐腐蚀性能优异，在户外仪表、卫浴小家电这类存在潮湿水汽的使用场景里，长期使用也不会出现生锈污染塑料壳体、锈迹溢出外观面的缺陷。

　　在整机装配的工位布局里，这类小尺寸嵌件可以适配自动化热熔机的批量送料结构，振动盘可以顺畅输送外形规则的铜件，不会出现卡料、叠料的情况，单工位压入行程短，单颗埋入作业耗时不到两秒，完全满足消费电子类产品大批量流水线的生产节拍。建模时还原所有斜肋、端面齿、内螺纹的细节特征，也可以提前通过干涉检查验证壳体周边的加强筋、卡扣结构是否和嵌件外围预留空间冲突，在开模阶段就规避后续埋件时出现结构干涉的返工问题。
