鲍尔PE250型高压呼吸空气压缩机结构

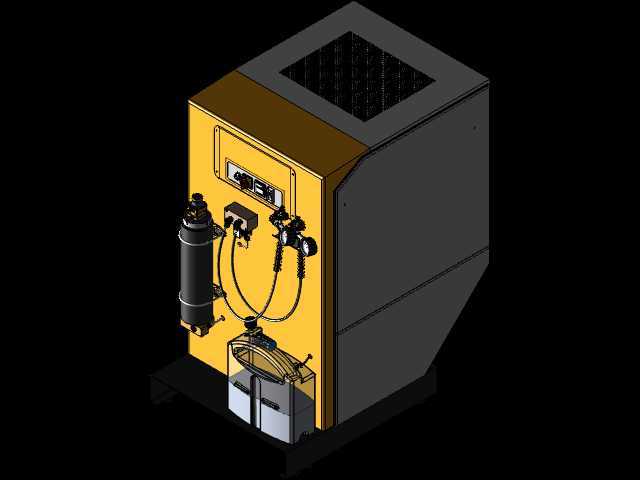

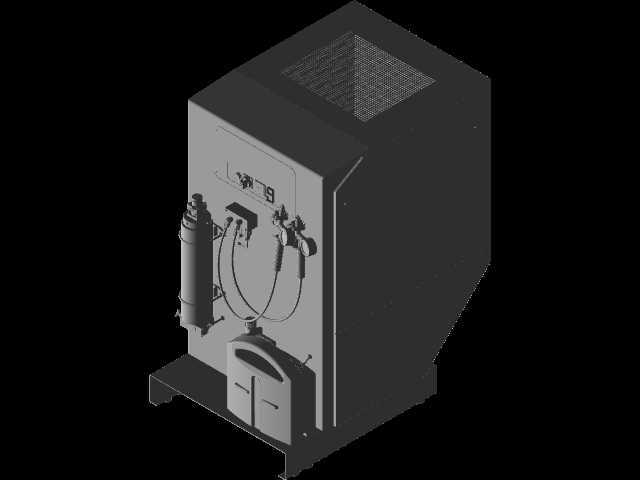

在消防救援、潜水作业、密闭空间施工这类对呼吸气源洁净度、压力稳定性有严苛要求的场景里，高压呼吸空气压缩机是核心供气保障设备，鲍尔PE250型设备正是面向这类专业场景开发的成熟机型。从三维结构拆解来看，这款设备的整体布局完全围绕移动作业的实际需求设计，没有冗余的外凸结构，整机框架采用一体化弯折的金属型材做承载，所有动力单元、压缩缸体、过滤组件、操控面板都内嵌在框架边界内，既可以在固定站点做长期安装，也能通过框架上的预留吊装点、底部防滑脚垫快速转场，适配临时作业点的快速部署需求。

设备的压缩段采用多级压缩结构排布，从进气端的初滤入口开始，每一级缸体的管径逐级收窄，配合级间的散热管路，能把常压空气逐步压缩至符合呼吸标准的高压值，整个压缩流道的走向做了圆弧过渡处理，避免直角弯折带来的气流阻力损耗，同时级间连接位置都预留了密封结构的安装槽，建模时可以看到所有密封面的平面度公差都控制在高压密封要求的范围内，不会出现高压工况下的气体泄漏问题。和普通工业压缩机不同，这款设备的过滤系统是独立模块化设计的，从压缩缸输出的高压气体会依次经过水分离、油过滤、杂质吸附、活性炭净化几个独立滤腔，每个滤腔都采用快拆式接口结构，不需要拆解整机管路就能完成滤芯更换，滤腔的外壳做了加厚处理，能承受持续高压气流的冲击，同时外壳上的定位卡槽能保证滤芯安装到位后不会出现气流短路的情况，确保输出的呼吸空气符合人体呼吸的洁净度要求。

从安装边界来看，整机的重心落在底部框架的几何中心位置，底部预留的四个固定脚孔间距适配常见的移动推车、固定安装台的安装尺寸，不需要额外做转接支架就能完成固定；操控面板布置在整机的侧上方，所有压力表、启停开关、泄压阀的操作高度都符合人体站立操作的舒适区间，面板上的仪表安装座都做了加强筋结构，避免移动过程中的震动导致仪表失准。设备的动力输入端和压缩缸之间采用带缓冲的联轴器连接，建模时可以看到联轴器的同轴度定位台阶，能保证动力传输过程中不会出现偏磨，同时动力单元的安装位置设置了减震垫安装位，能抵消设备运行时的往复震动，降低整机运行的噪音传递。

在实际使用场景中，这款设备可以直接为自给式呼吸器的气瓶做充气作业，输出端的充气接头采用标准快接结构，适配主流规格的呼吸气瓶，同时设备自带的压力控制系统能在气瓶充至额定压力时自动泄压停机，避免过充带来的安全隐患。整机的散热结构采用风冷式设计，散热翅片沿着压缩缸体的轴向排布，配合导流罩能让冷却气流顺着翅片间隙完整流过所有发热区域，即使在连续运行的工况下，也能把缸体温度控制在合理区间，不会因为过热导致润滑失效、输出气体温度过高的问题。从结构设计的细节来看，所有管路的固定点都间隔均匀布置，管路弯曲半径都大于管路直径的三倍，避免长期震动导致的管路疲劳开裂，同时电气线路的走线槽和压缩管路做了物理隔离，不会出现管路泄漏的高压气体直接冲刷线路的安全隐患。
