65kW双泵双压风冷式冷水机组结构

在工业生产温控、商用建筑集中供冷的场景里，风冷式冷水机组一直是省去冷却塔配套、降低水路施工复杂度的核心选型，这款额定制冷量65kW的带泵风冷冷水机组，瞄准的就是中小规模冷量需求、现场安装空间受限的项目场景，比如中小型精密加工车间的设备冷却、中小型商业体的空调末端供冷、工业制程里的恒温冷却水供给，不需要额外配置外置冷却水泵与复杂的冷却水循环管路，机组自身集成了完整的水力输送与制冷循环回路，到场后仅需连接冷冻水供回水管与供电线路即可投入调试，大幅压缩现场施工的周期与配套成本。

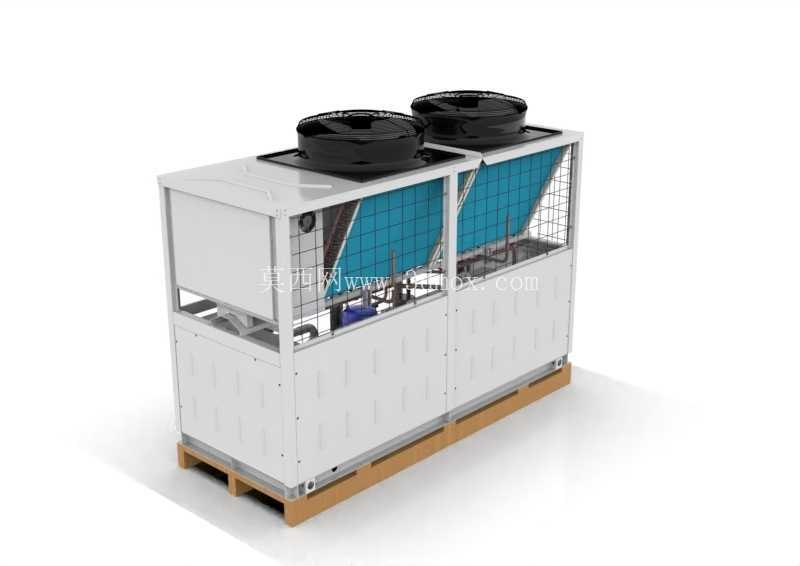

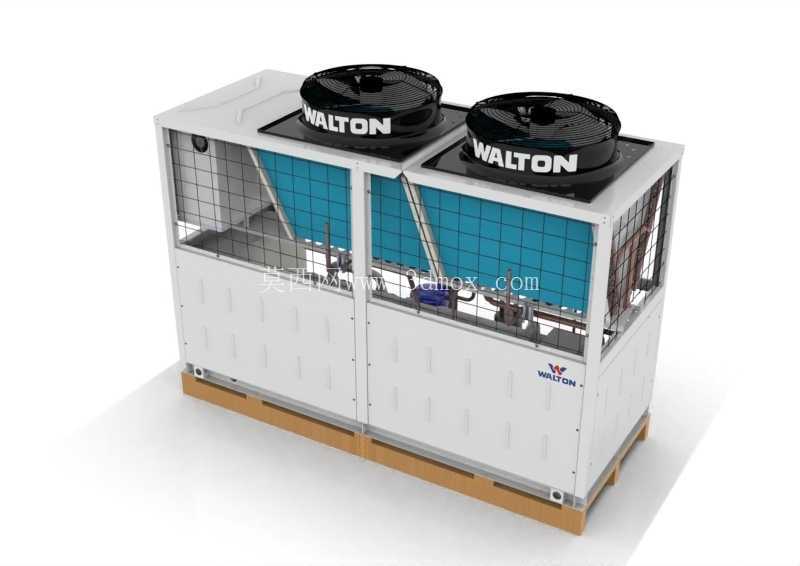

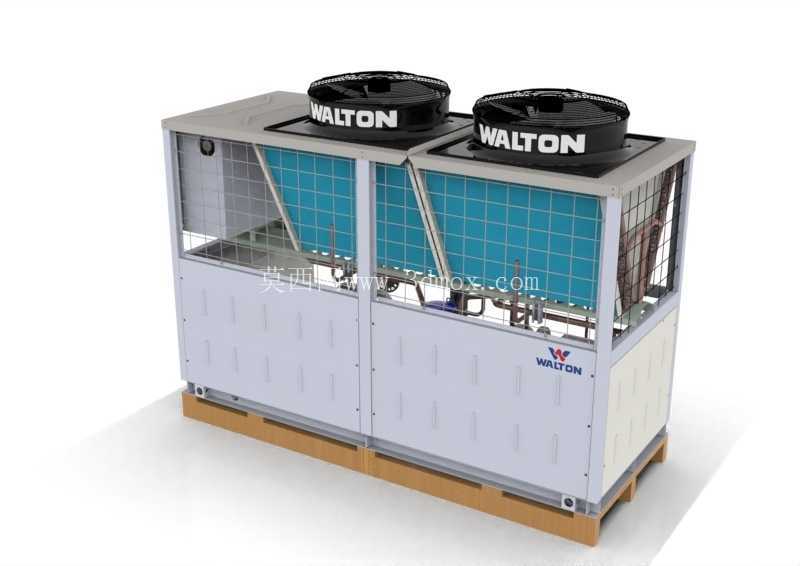

从结构设计逻辑来看，机组采用双压缩机独立回路的布局思路，两个独立制冷系统并排布置在共用底座上，顶部对应设置两个轴流风机舱，风机外侧加装防护网罩避免杂物卷入翅片换热器，这种双回路设计的核心考量是运行冗余度，单回路出现维护需求时，另一回路仍可维持至少50%的冷量输出，避免完全断冷影响生产或运营，对于不能中断冷源供给的场景适配性更强。机组的翅片式冷凝器采用V型倾斜布置在箱体两侧，这种排布方式可以在有限的箱体宽度内最大化换热面积，同时配合顶部的轴流风机形成下进上出的顺畅风路，减少风阻带来的风机能耗浪费，翅片间距经过针对性匹配，兼顾换热效率与日常积尘清理的便利性，避免常规密翅片在工业多尘场景下容易堵塞的问题。

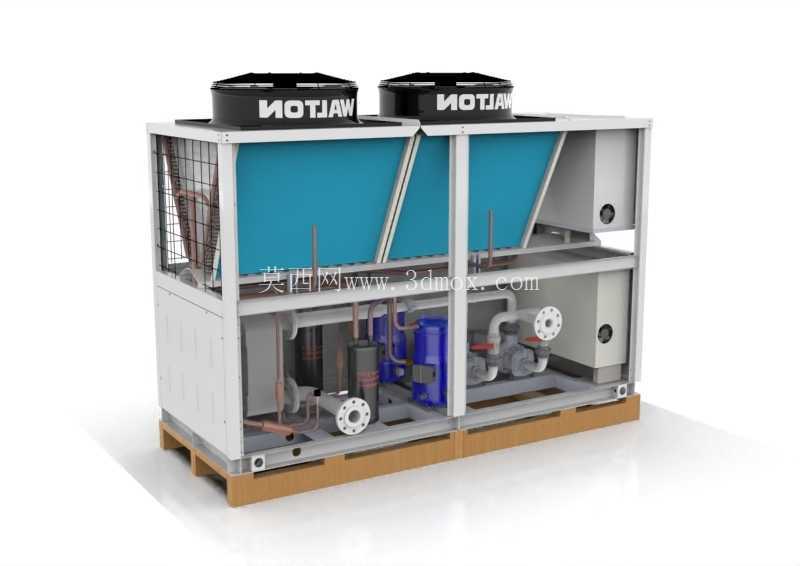

箱体下部的压缩腔与水力模块舱采用密封式钣金结构，面板做了加强筋冲压处理，既可以降低机组运行时的钣金共振噪音，也能对内部的压缩机、管路、水泵、阀件形成防护，避免户外安装时雨水、扬尘侵入核心部件。内置的冷冻水泵直接集成在机组内部的管路上，进出水口预留了标准法兰接口，安装时不需要额外在现场做水泵的基础固定与管路对接，水泵与管路的连接位置加装了橡胶减震软接，抵消水泵运行时的振动传递到制冷管路，长期运行下可以减少管路焊口因为振动出现开裂漏氟的风险。

底座采用整体式槽钢焊接框架，底部预留了叉车孔位，短距离转运时可以直接用叉车从底部托举搬运，不需要额外做吊装工装，框架底部设置了可调式减震垫脚，安装在屋面或者车间地面时，可以通过调整垫脚高度找平机组，同时隔绝机组运行振动向建筑结构传递，避免产生结构传声的噪音问题。外形尺寸的边界设计充分考虑了标准货运集装箱的内部宽度限制，整机宽度控制在常规厢式货车的可运输尺寸范围内，不需要做超限运输申报，降低物流转运的成本；机组四周预留的检修空间边界也在建模时做了明确标注，正面的面板可以整体拆卸，拆开后就能直接接触到压缩机、过滤器、膨胀阀、电气接线端子等需要日常维护的部件，不需要拆开整机侧板就能完成常规的滤芯更换、压力检测、接线紧固等维保操作，侧面距离墙体或者其他设备的最小安装预留距离控制在合理范围，不会过度占用现场的安装空间。

管路布局上，制冷系统的吸排气管道都做了减震弯处理，铜管的固定卡箍位置都加装了橡胶减震衬套，避免压缩机运行时的振动沿着铜管传递到翅片换热器，长期运行下磨破铜管造成冷媒泄漏；冷冻水回路的最低位置预留了排污阀接口，冬季停机或者长期不用时，可以排干净机组内部的存水，避免低温环境下存水结冰胀裂管路与换热器。电气控制舱布置在机组正面的边角位置，舱门做了防水密封胶条设计，防护等级满足户外安装的防雨要求，强弱电走线分开布置在不同的走线槽内，避免强电干扰控制信号的稳定性。

从三维建模的细节还原度来看，模型完整复现了机组的外部钣金结构、顶部风机的防护网、侧面的翅片换热器网格、底部的木质运输托盘（出厂运输时的临时固定底座，安装时需要拆除）、管路上的阀件与仪表接口位置，结构件之间的装配间隙、连接螺栓的位置都做了对应还原，不管是做项目方案的设备排布演示、安装施工的技术交底，还是做同类型产品的结构设计参考，都可以直接调取模型调整尺寸参数，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的建模周期。
