LM20UU标准型直线运动轴承结构

在自动化输送线、精密检测工装、小型数控滑台这类需要做直线往复运动的设备结构里，直线轴承是承担径向载荷、保障轴系运动顺滑度的核心基础部件，LM20UU作为公制系列里应用频次极高的规格，几乎覆盖了从轻工包装到电子组装的多数中低载荷直线传动场景。做这个模型的时候，首先要还原的是这类标准件的实际装配逻辑：轴承内圈与光轴的配合间隙控制在0.002到0.003毫米区间，这个精度区间是兼顾运动顺滑度与承载刚性的关键——间隙过小会导致运行卡滞、摩擦温升过快，间隙过大则会出现运动窜动，直接影响末端执行件的定位精度，很多新手做结构选型时容易忽略这个配合公差，要么选了间隙过大的次品轴承导致滑台抖动，要么强行压装导致轴承钢球滚道变形提前失效。

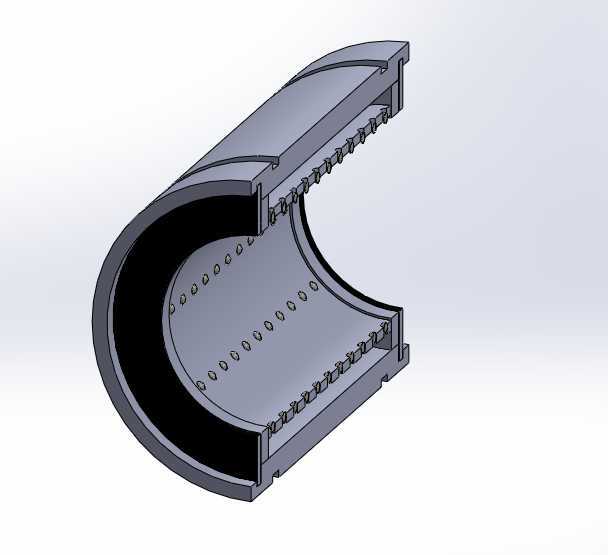

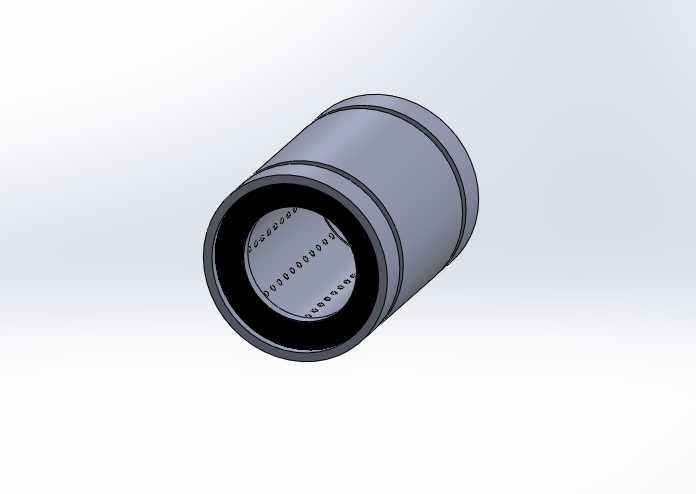

从结构本身来看，这款直线轴承采用外圈合金钢套筒、内置多列循环钢球的经典设计，钢球在保持架的约束下沿轴向滚道循环滚动，将轴与轴承之间的滑动摩擦转化为滚动摩擦，相比同尺寸的铜套滑动导轨，摩擦阻力能降低70%以上，尤其是低速往复运动场景下，不会出现滑动副常见的爬行现象。模型里还原了外圈两端的限位卡簧槽结构，这部分是实际安装时的定位基准——轴承装入安装座孔后，通过孔用卡簧嵌入槽内实现轴向固定，能承受往复运动时的轴向冲击力，避免轴承在座孔内出现窜动移位。很多设计人员在画安装座的时候容易漏算卡簧的安装空间，导致装配时卡簧无法完全入槽，运行过程中卡簧脱落引发轴承移位故障。

承载特性方面，这款轴承的额定静载荷为41牛、额定动载荷为27牛，这个参数决定了它的适用边界：适合承担垂直于光轴方向的径向载荷，不适合承受大的轴向载荷或倾覆力矩，所以在多轴滑台设计中，通常会成对使用同规格轴承搭配平行光轴，来抵消单轴支撑带来的倾覆力矩，比如常见的点胶机Z轴升降结构、分拣设备的推料滑台，都是采用双光轴双轴承的布置方式，保障运动过程中的稳定性。工作温度区间覆盖零下20摄氏度到80摄氏度，常规车间环境下无需额外做耐温处理，但如果应用在焊接工位附近或者高温烘干线周边，就需要更换带耐高温密封圈或者特殊润滑脂的定制型号，普通型号的润滑脂在超过80摄氏度的环境下会快速流失，导致钢球与滚道干磨失效。

建模过程中需要重点关注几个容易出错的尺寸边界：轴承的外径与安装座孔的配合采用H7公差，过盈量控制在0到0.018毫米之间，过盈量太大会导致外圈变形挤压钢球滚道，使运行阻力骤增；内孔与光轴的配合采用g6公差，保障运动间隙处于合理区间。轴承的整体长度、两端倒角尺寸也严格遵循行业通用标准，这样设计出来的模型可以直接用于装配仿真，不需要额外调整安装位尺寸，能直接对接标准件库的选型需求。另外，钢球的排列方式、保持架的兜孔结构也做了还原，这部分细节虽然不影响整体装配，但在做运动仿真、干涉检查的时候，能更真实地模拟轴承的实际运动状态，避免出现结构干涉的误判。

在实际设备维护中，这类直线轴承属于易损件，当钢球滚道出现磨损点蚀、保持架破损时，就会出现运动卡顿、异响的情况，建模时还原的可拆卸结构逻辑，也能帮助维修人员快速理解轴承的拆装顺序：拆卸时不能直接敲击内圈或者钢球部分，需要均匀受力敲击外圈端面，避免钢球脱落散落；装配时需要在光轴和轴承内圈涂抹少量锂基润滑脂，降低初始运行的摩擦阻力，延长使用寿命。很多现场维护人员为了图方便直接敲击轴承内圈安装，很容易把钢球砸出凹痕，装上之后运行不了多久就会出现异响卡滞，这点在做装配工艺指导的时候也可以结合模型结构做明确标注。
