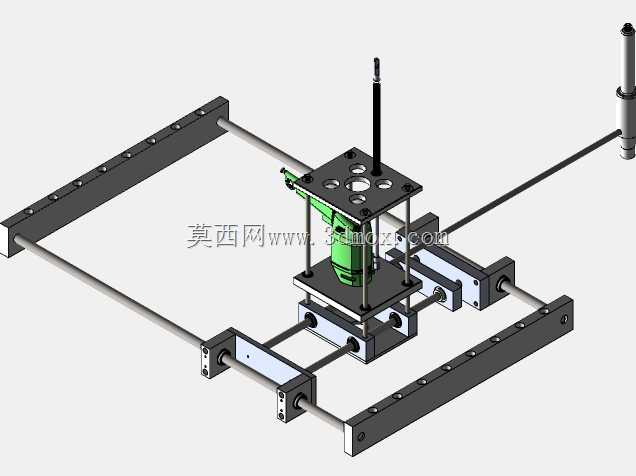

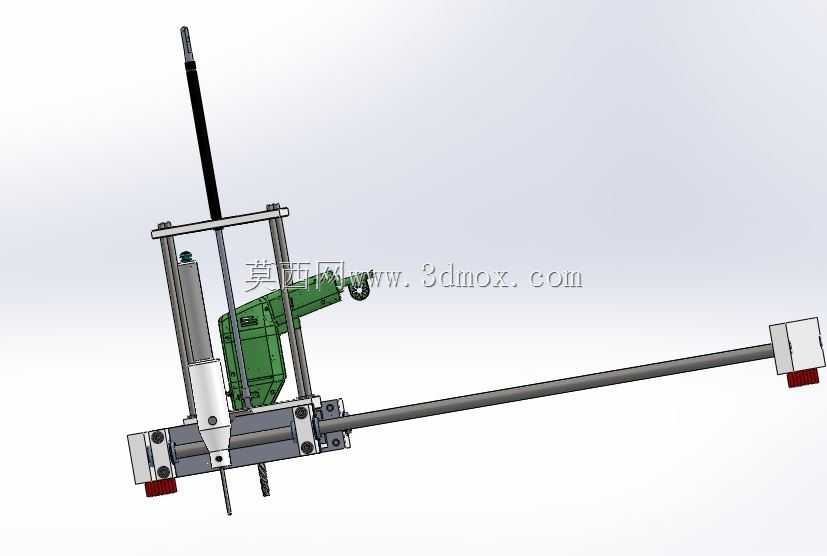

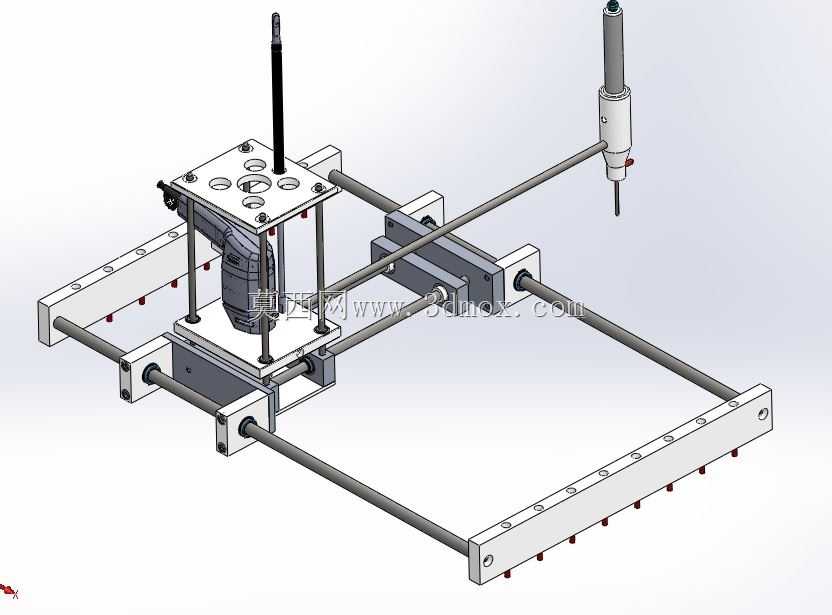

双工位直线式钻孔攻牙移动作业机构

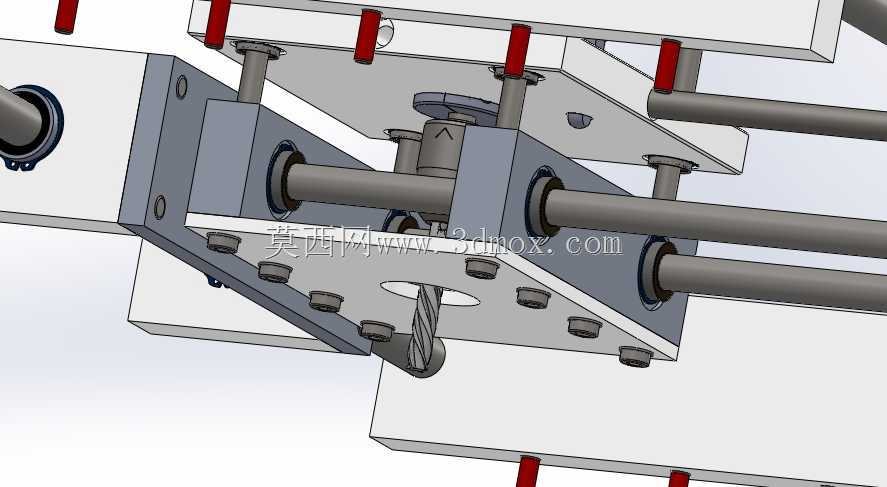

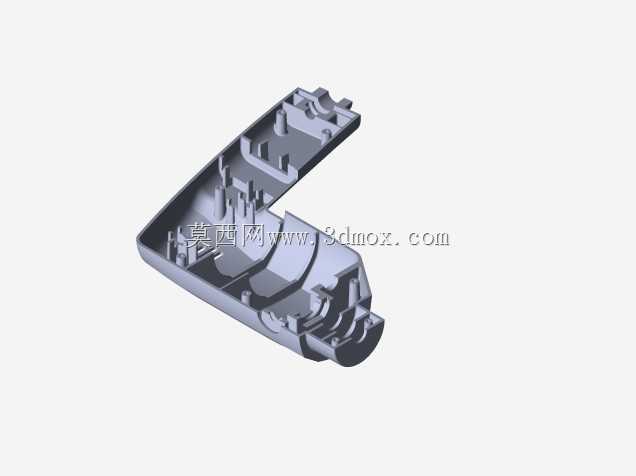

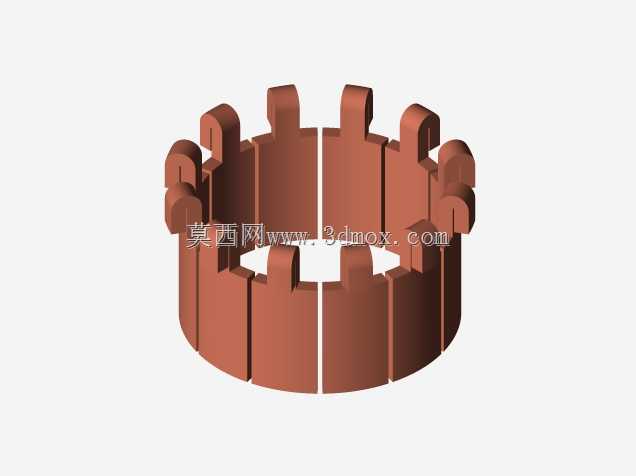

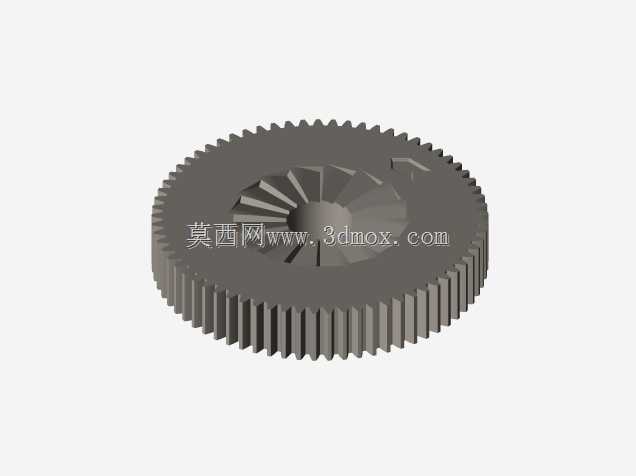

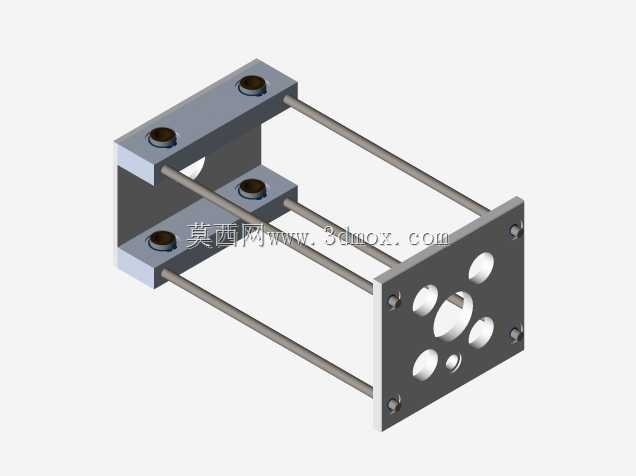

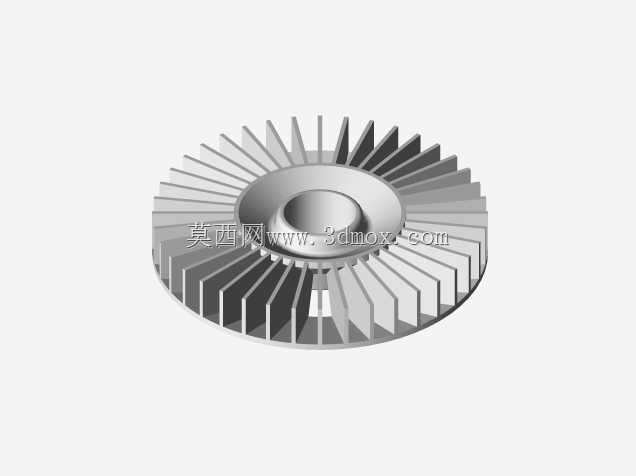

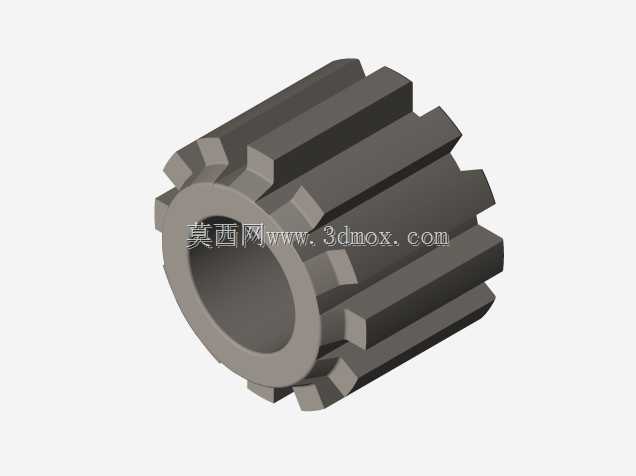

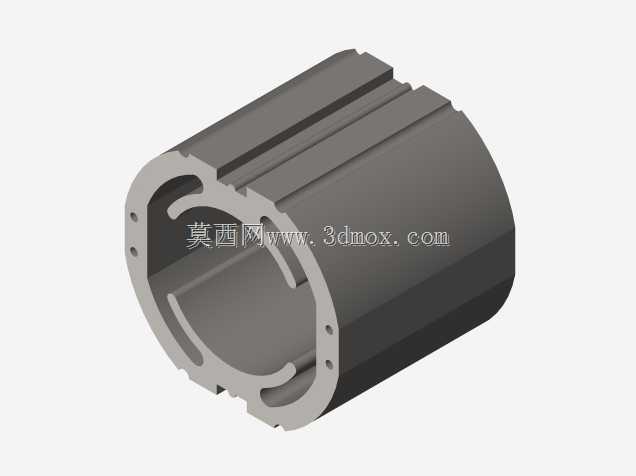

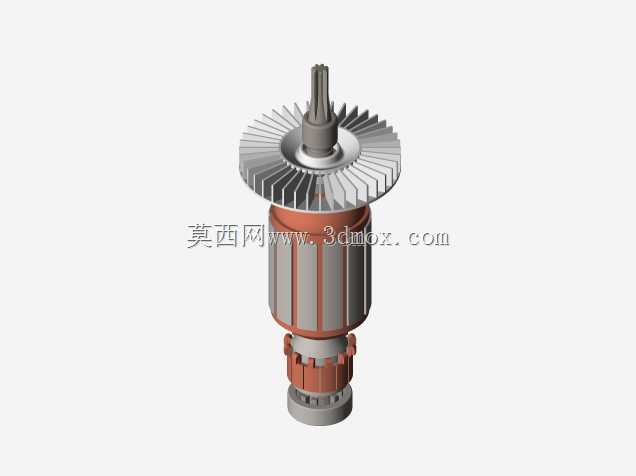

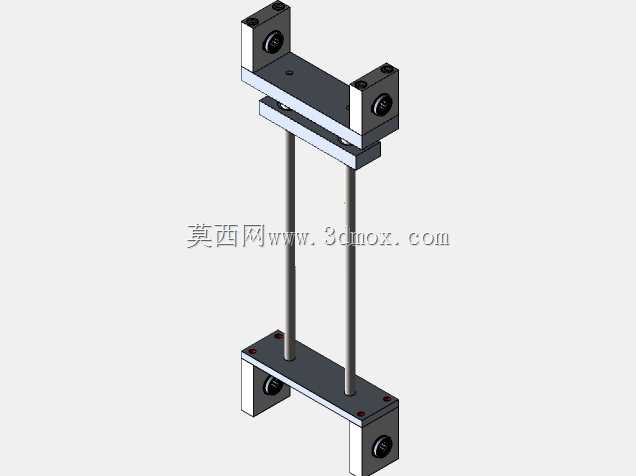

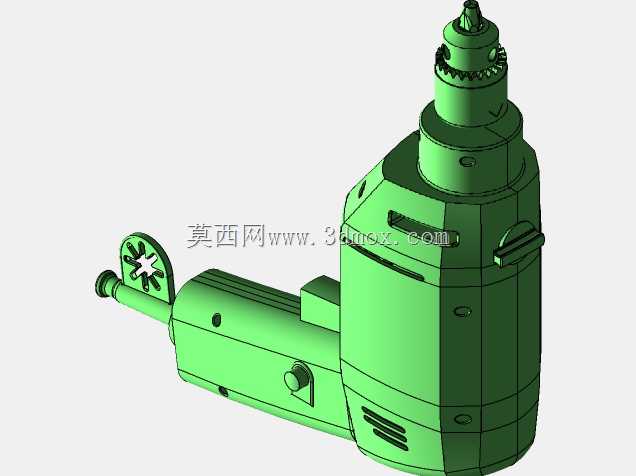

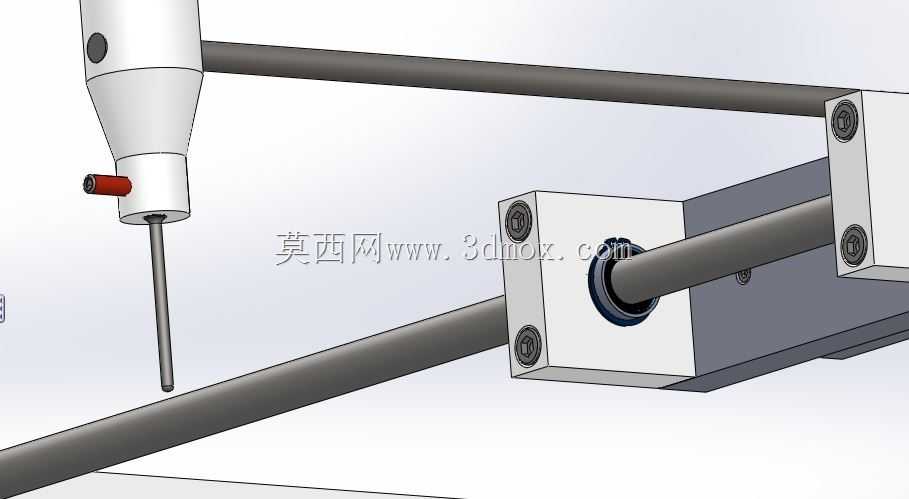

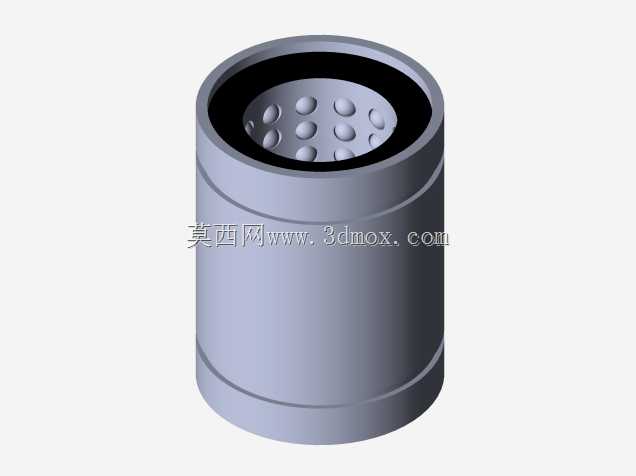

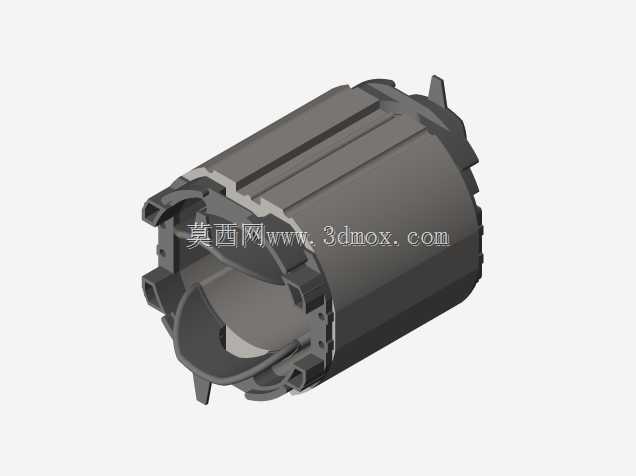

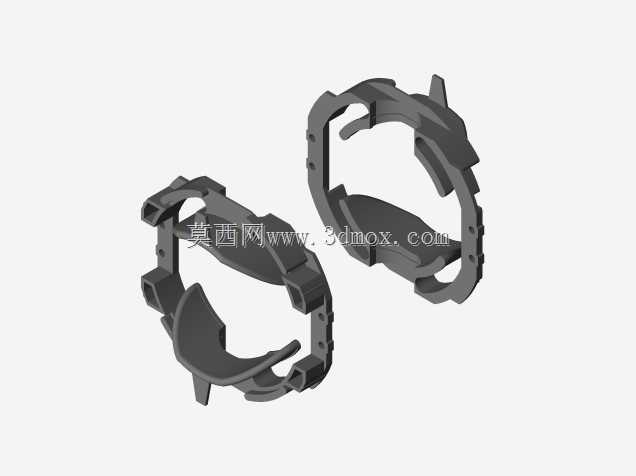

这套直线运动作业机构主要面向小型五金件、塑胶件的钻孔、攻牙工序适配，常见于小型机加工门店、电子配件组装线的旁侧工序工位，用来替代人工手持电钻、攻牙枪的重复对位作业，降低孔位偏移、螺纹滑牙的不良率。整套机构采用光轴导向搭配滑动座的传动结构，两根平行布置的镀铬光轴作为主导向支撑，滑动座通过直线轴承与光轴配合，手动推动即可实现作业端的平稳横向移动，无卡顿、无偏摆，移动行程覆盖整条安装底板的作业范围，可适配长度在400mm以内的长条状工件批量加工。机架主体采用铝型材与阳极氧化铝合金板拼接搭建，连接位置采用内六角圆柱头螺丝锁紧，整体重量控制在12kg以内，可直接通过底板的沉头安装孔固定在常规木质或金属工作台面，不需要额外做地基加固，安装边界仅需预留600mm*300mm的台面空间即可完成布置。双作业端的设计是这套机构的核心特点，一侧搭载常规手持电钻的固定夹具，可适配不同直径的直柄钻头完成钻孔作业，另一侧搭载攻牙主轴，带垂直方向的手动进给手柄，可适配不同规格的丝锥完成内螺纹加工，两个作业端的中心距经过精准核算，切换作业时不需要重新移动工件定位基准，可先完成钻孔再横向滑动到攻牙工位完成螺纹加工，单工序的对位时间可缩短60%以上。滑动座上的夹具安装板预留了多组不同间距的安装孔位，可根据实际使用的电钻、攻牙手柄尺寸调整夹持位置，夹持范围覆盖直径40mm到65mm的常规手持电动工具，不需要额外定制转换夹具。前端的长条工件安装板上均匀布置了M6的螺纹安装孔，孔间距为25mm，可搭配快速夹钳、定位块完成不同外形工件的装夹固定，装夹厚度最大支持50mm的工件。整套机构的运动部件没有采用复杂的电控元件，纯手动驱动的结构故障率极低，日常维护仅需定期在光轴表面涂抹少量润滑脂即可，不需要专业的设备维护人员操作，非常适合小批量生产的加工场景使用。导向轴的两端采用带座轴承固定在机架两端的支撑板上，支撑板与底板之间设置了加强筋结构，长期承受作业端的轴向进给力时不会出现支撑板变形的问题，保证作业过程中主轴的垂直度始终维持在0.02mm以内，避免钻孔偏斜、攻牙烂牙的问题出现。
