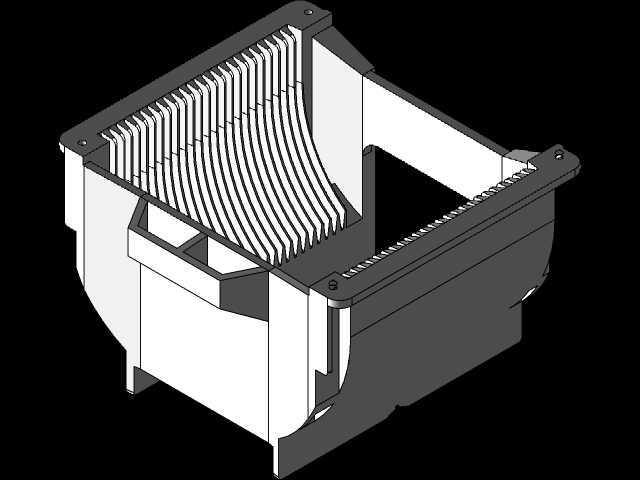

200mm带手柄晶圆托架结构设计

　　首先看核心承载区域的齿槽结构，每一片齿片的间距经过严格核算，既要保证相邻晶圆之间留有足够的安全间隙，避免晶圆表面尤其是镀膜、光刻后的功能面发生剐蹭，又要控制整体托架的外形尺寸，适配标准晶圆周转箱、物料架的安装槽位，齿片的弧度完全贴合200mm晶圆的外圆轮廓，齿端做了微小的倒角处理，避免取放晶圆时齿尖刮伤晶圆边缘，造成崩边缺陷。托架的主体框架采用一体化的围边结构，两侧的安装凸耳上预留了定位孔，既可以在自动化设备上做精准定位，配合机械臂完成批量晶圆的取放作业，也能在堆叠存放时实现上下托架的对位卡合，防止转运过程中托架移位导致晶圆滑落。在半导体晶圆制造、封测环节的物料流转工序中，晶圆托架是衔接各工艺站点、保障晶圆在周转过程中不受磕碰、污染的核心载具，本次呈现的200mm规格带手柄晶圆托架，针对8英寸晶圆的厂内转运、工序间暂存场景做了定向结构优化，适配前道晶圆加工、后道封装测试环节的多数标准周转场景。从实际使用场景出发，该托架需要兼容人工手持转运、自动化产线机械臂取放两种操作模式，因此在结构设计上做了多维度的边界考量。

　　带手柄的结构设计是这款托架的实用化细节，手柄位置做了内凹的握持空间，符合人工操作时的手部施力角度，操作人员在短距离转运晶圆时，无需额外借助辅助工具，直接握持手柄即可平稳转移整架晶圆，手柄与主体框架的衔接处做了加强筋结构，避免长期握持受力后出现连接部位开裂的问题。托架底部的支撑脚做了等高处理，放置在洁净工作台面、物料架上时能够保持水平状态，不会因为托架倾斜导致晶圆从齿槽中滑出，支撑脚的高度预留了足够的空间，方便机械臂的叉齿从底部伸入，完成整架晶圆的抬升转运。

　　从结构设计的思路来看，这款托架没有多余的冗余结构，所有的结构特征都围绕晶圆防护、操作便利性、设备适配性三个核心需求展开：齿槽的排布密度经过反复验证，在保证单架承载量的同时，给晶圆取放留足了操作空间，不会出现相邻晶圆间距过小导致取片时碰碎相邻晶圆的问题；框架内部的镂空结构一方面减轻了托架整体重量，降低人工转运时的负重，另一方面也能减少托架与晶圆的接触面积，降低颗粒附着在晶圆表面的风险，适配洁净车间的使用要求。

　　在安装边界上，这款托架的外部长宽尺寸完全适配行业通用的200mm晶圆周转箱内部卡槽，不需要额外定制适配的周转容器，能够直接融入现有厂内的物料周转体系，两侧的定位孔间距符合多数半导体自动化传输设备的载具定位标准，不需要对现有设备做改造即可直接上线使用。托架的侧壁做了加厚处理，应对日常使用中可能出现的磕碰、撞击，避免托架变形后齿槽错位，导致晶圆无法正常放入或者出现卡滞问题，齿片的厚度经过优化，既有足够的支撑强度承托满架晶圆的重量，长期使用不会出现齿片弯曲变形的情况，又不会因为齿片过厚占用过多的内部空间，压缩晶圆的存放间隙。实际产线使用中，这类晶圆托架需要频繁在不同工艺站点之间流转，接触不同的操作人员与自动化设备，因此结构上的容错设计十分重要，这款托架的晶圆入口处做了导向斜角，无论是人工插片还是机械臂自动放片，都能顺着斜角顺利滑入齿槽，降低对位难度，减少放片时的对位偏差导致的晶圆损伤。托架整体没有尖锐的外凸结构，所有外部棱边都做了圆角处理，避免操作过程中划伤操作人员的手套，也防止剐蹭洁净服产生纤维碎屑污染晶圆。
