AVERY BSQ-1214数字台秤底座结构设计

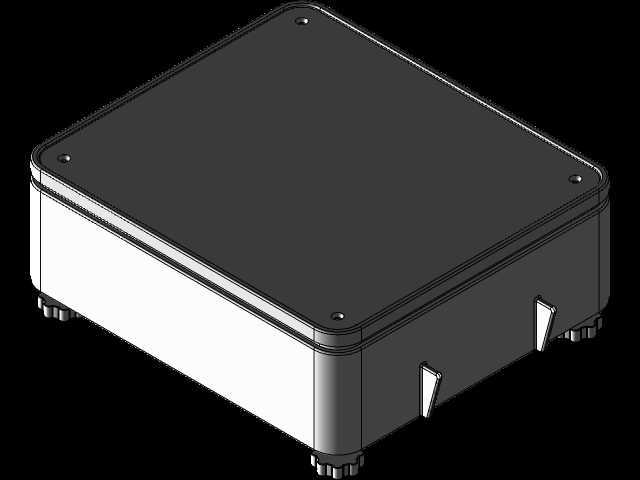

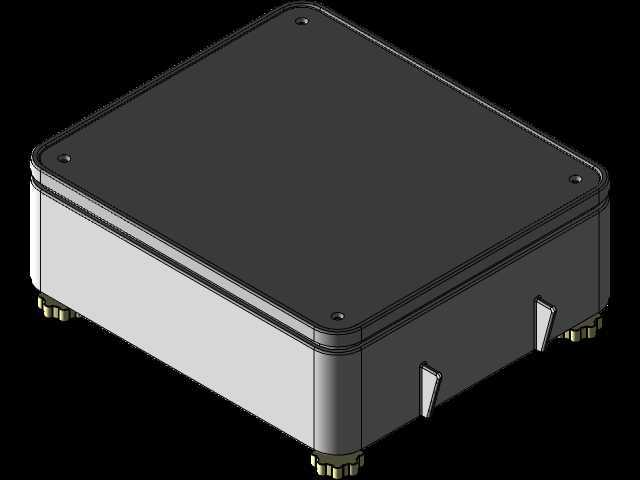

在工业称重计量场景中，台秤底座作为承载被测物料、传递重量载荷的核心结构件，其结构刚度、安装适配性直接决定整秤的计量精度与长期使用稳定性。这款AVERY BSQ系列台秤底座的三维结构，完全围绕工业现场的实际称重需求展开设计，没有多余的装饰性结构，每一处几何特征都服务于载荷传递、部件安装与现场使用的实际要求。

从实际应用场景来看，这类台秤底座多用于生产车间的物料称重、仓储环节的出入库计量、快递物流网点的包裹称重、食品加工车间的原料配比称重等场景，日常使用中需要承受频繁的载荷冲击、物料剐蹭，部分潮湿或多粉尘场景还要求结构具备一定的防腐蚀、防积尘能力，因此设计阶段就将结构的抗变形能力作为核心指标。底座主体采用钣金折弯加焊接的主体结构，上表面为整面平整的承载面板，面板边缘做了小圆弧包边处理，既可以避免尖锐边角划伤操作人员，也能减少面板边缘在长期磕碰后出现的卷边变形，面板上预留的四个安装沉孔，用于固定上方的称重台面或者直接连接称重传感器的上压头，沉孔的深度经过精确计算，保证固定螺丝安装后不会突出面板表面，避免放置称重物料时出现硌垫、影响称重精度的问题。

底座的侧壁采用一体化折弯成型结构，转角处做了圆角过渡，相比直角焊接结构，一体化折弯的转角应力集中系数更低，在承受偏载载荷时不容易出现焊缝开裂的问题。侧壁下部预留的三个楔形卡扣结构，是用于固定底座底部的接线盖板或者防滑脚垫安装座，这种卡扣式的固定方式相比螺丝固定，在日常维护时不需要额外工具就能拆开盖板，检修内部的传感器接线、信号传输线路，同时卡扣结构隐藏在侧壁内侧，不会突出底座外轮廓，避免现场搬运台秤时卡扣被碰撞断裂。底座底部的四个角位预留了传感器安装位，每个安装位都做了局部的加强筋冲压结构，因为这四个位置是重量载荷的直接传递点，传感器安装面的平面度直接影响传感器的受力状态，冲压加强筋可以在不增加整体板材厚度的前提下，提升安装位的局部刚度，避免长期受载后安装面出现凹陷变形，导致传感器受力偏斜，出现计量误差。

从安装边界来看，这款底座的整体外轮廓为方正的矩形结构，四个角的圆弧半径统一，在整机组装时，外围的防护边框、显示终端的安装支架都可以沿着底座的外轮廓直接适配安装，不需要额外做适配调整。底座的内部空间做了分区设计，靠近边角的位置是传感器安装区，中间的平整区域用于放置信号接线盒、线路走线槽，走线的位置预留了扎带固定孔，方便整理内部线路，避免线路在底座内部晃动被传感器运动部件挤压磨损。底座底部的边缘预留了脚垫安装的螺纹孔，可以根据使用场景选配橡胶防滑脚垫或者可调高度的支撑脚，在地面不平整的使用场景下，通过调整支撑脚的高度，可以保证整个秤台处于水平状态，确保四个传感器受力均匀，这一点对于高精度计量的台秤来说尤为关键——如果秤台倾斜，会导致部分传感器承受额外的分力，最终的称重数值会出现固定偏差，需要频繁校准才能保证精度。

设计过程中也充分考虑了生产制造的工艺性，所有的折弯边都预留了合理的折弯半径，避免折弯时出现板材开裂的问题，焊接位置都设计在非外观面，焊接后打磨平整即可做表面喷塑处理，整体结构没有复杂的曲面特征，不需要开模就能通过常规的钣金加工工艺完成生产，有效控制了制造成本。同时底座的上表面与侧壁的连接位置做了轻微的下沉台阶，当台秤在潮湿环境使用时，台面上的积水会顺着面板流到台阶外侧，不会渗入底座内部损坏电路元件与传感器，这种细微的结构设计，都是基于大量现场使用反馈做出的优化，很多早期的台秤底座没有做这个挡水台阶，清洁台面时的水很容易顺着接缝流入内部，导致电路短路、传感器锈蚀，大幅缩短设备的使用寿命。

从载荷传递路径来看，当重量施加在台面上时，载荷首先通过面板均匀分散到四个角的传感器安装位，再通过传感器传递到底部的支撑脚垫，最终传递到地面，整个结构的力流路径短且顺畅，没有多余的承载薄弱点，即使出现一定的偏载，比如重物放置在台面的边缘位置，侧壁的折弯结构也能将部分载荷分散到相邻的支撑点，避免单个传感器受载超过额定量程。这种结构设计也兼顾了后期维护的便利性，当某个传感器出现故障需要更换时，只需要将对应角位的脚垫稍微垫高，就能拆开传感器的固定螺丝完成更换，不需要将整个秤台完全拆解，大幅降低了现场维护的时间成本。
