液压系统用块式单向保压阀结构

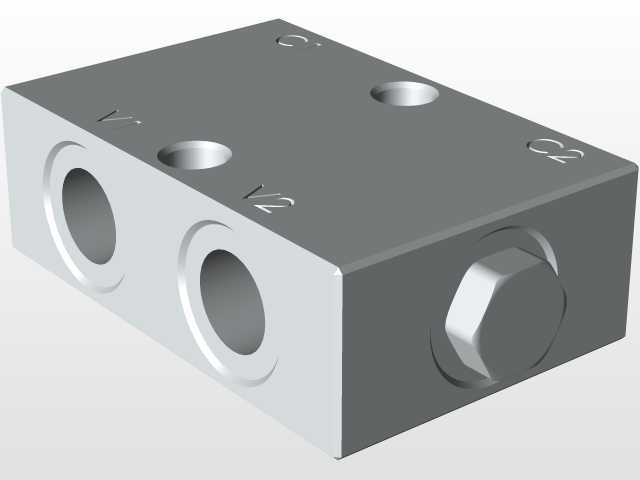

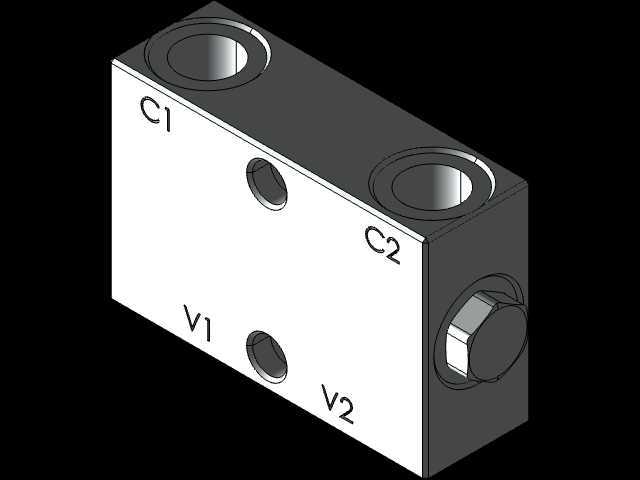

　　这款块式保压阀主要应用在中小型液压站、机床液压夹紧回路、工程机械支腿锁止回路这类需要长时间维持油路压力的场景中，实际使用时直接串联在执行机构的进油侧，能避免油泵停机或者油路出现泄漏时，执行机构因为压力回落出现位移下坠、夹紧失效的问题。从结构设计来看，整体采用方块式集成阀块构型，没有额外的外接管路，所有油口都直接加工在阀块本体上，能最大程度减少外接管路带来的泄漏点，同时压缩安装占用的空间。阀块上标注的C1、C2为两个安装固定孔，采用通孔设计，安装时可以直接通过内六角螺栓穿过孔位将阀块固定在液压站阀组安装面或者设备基座上，安装孔的孔位公差按照IT7级精度设计，能保证安装时阀块和贴合面的密封精度，避免结合面出现渗油问题。

　　V1、V2为两个主工作油口，油口采用内螺纹设计，和管路连接时可以直接通过标准液压管接头对接，不需要额外的过渡接头，油口的通径按照常用的6通径液压阀参数设计，能适配绝大多数中小型液压回路的流量需求，不会因为通径过小产生过大的油路压降。阀块侧面的螺塞部位是内置单向阀芯的安装腔，采用螺纹插装式的阀芯结构，后期维护时不需要将整个阀块从安装座上拆下，只需要拧开侧端的螺塞就能直接更换内部的阀芯、密封件等易损件，大幅降低现场维护的工作量。设计这款阀块的时候，首先考虑的是保压工况下的密封可靠性，阀块本体采用45号钢锻打毛坯加工，加工完成后做发黑防锈处理，内部油道采用钻孔成型，油道的交叉位置做了倒角去毛刺处理，避免油液流动时因为毛刺脱落造成阀芯卡滞。

　　内置的单向阀芯采用锥面密封结构，和阀座的接触环带宽度控制在0.3-0.5mm之间，既能保证密封时的接触比压足够，避免低压下出现内泄漏，又不会因为接触环带过宽造成阀芯开启压力过大。阀芯的复位弹簧采用不锈钢弹簧钢丝制作，弹簧刚度经过匹配计算，保证正向通油时的开启压力在0.03-0.05MPa之间，不会对油路的正常通油造成额外的阻力，反向截止时弹簧能提供足够的预紧力，配合油液的反向压力将阀芯紧紧压在阀座上，实现零泄漏保压。安装边界方面，阀块的六个面都做了平面磨削处理，安装面的平面度控制在0.02mm以内，表面粗糙度达到Ra1.6，能保证和安装基座贴合时的密封性能，不需要额外增加很厚的密封垫片。

　　两个固定孔的中心距按照标准液压阀的安装尺寸设计，能和市面上通用的6通径阀安装板直接互换，不需要重新设计安装基座。油口的位置布局考虑了管路走线的便利性，两个工作油口布置在阀块的同一侧，安装后管路可以统一排布，避免不同方向的管路互相干涉。实际工况使用中，这款保压阀能承受的最高工作压力达到31.5MPa，完全覆盖常规工业液压系统的压力范围，在夹紧回路中使用时，油泵停机24小时内的压力降可以控制在0.2MPa以内，能满足绝大多数加工工装的夹紧保压需求，不会因为压力缓慢泄漏造成工件松动。在工程机械支腿回路中使用时，即使液压管路出现意外破裂，保压阀也能瞬间截止油路，避免支腿突然回缩造成设备倾翻的安全事故。设计过程中还考虑了油液的兼容性，内部所有密封件都采用丁腈橡胶材质，能适配常规的矿物液压油、水乙二醇等常用液压介质，不需要因为介质不同更换密封件。阀块的边角位置都做了C2的倒角处理，既避免安装时锐边划伤操作人员，也能去除加工过程中产生的毛刺飞边，防止毛刺进入油液系统造成污染。
