蝶阀用对夹式橡胶密封衬套结构

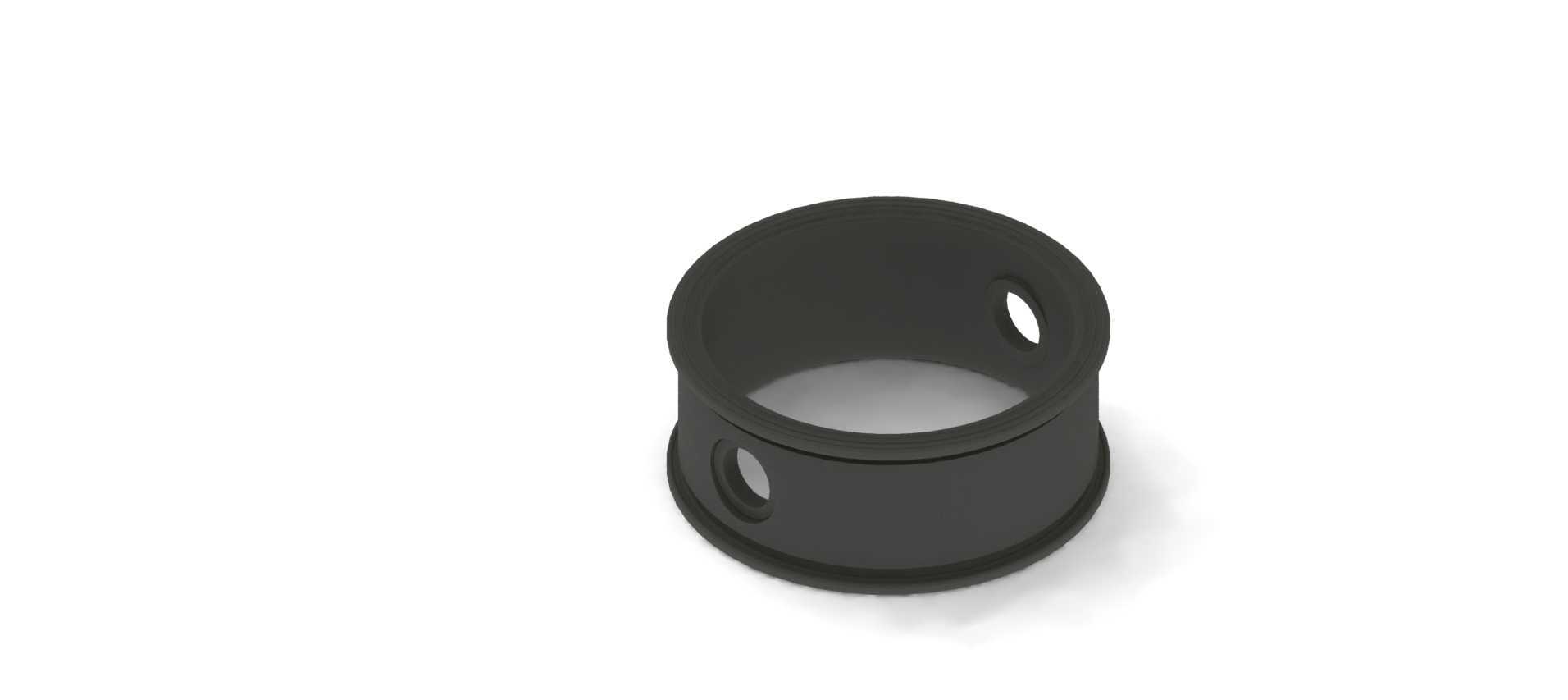

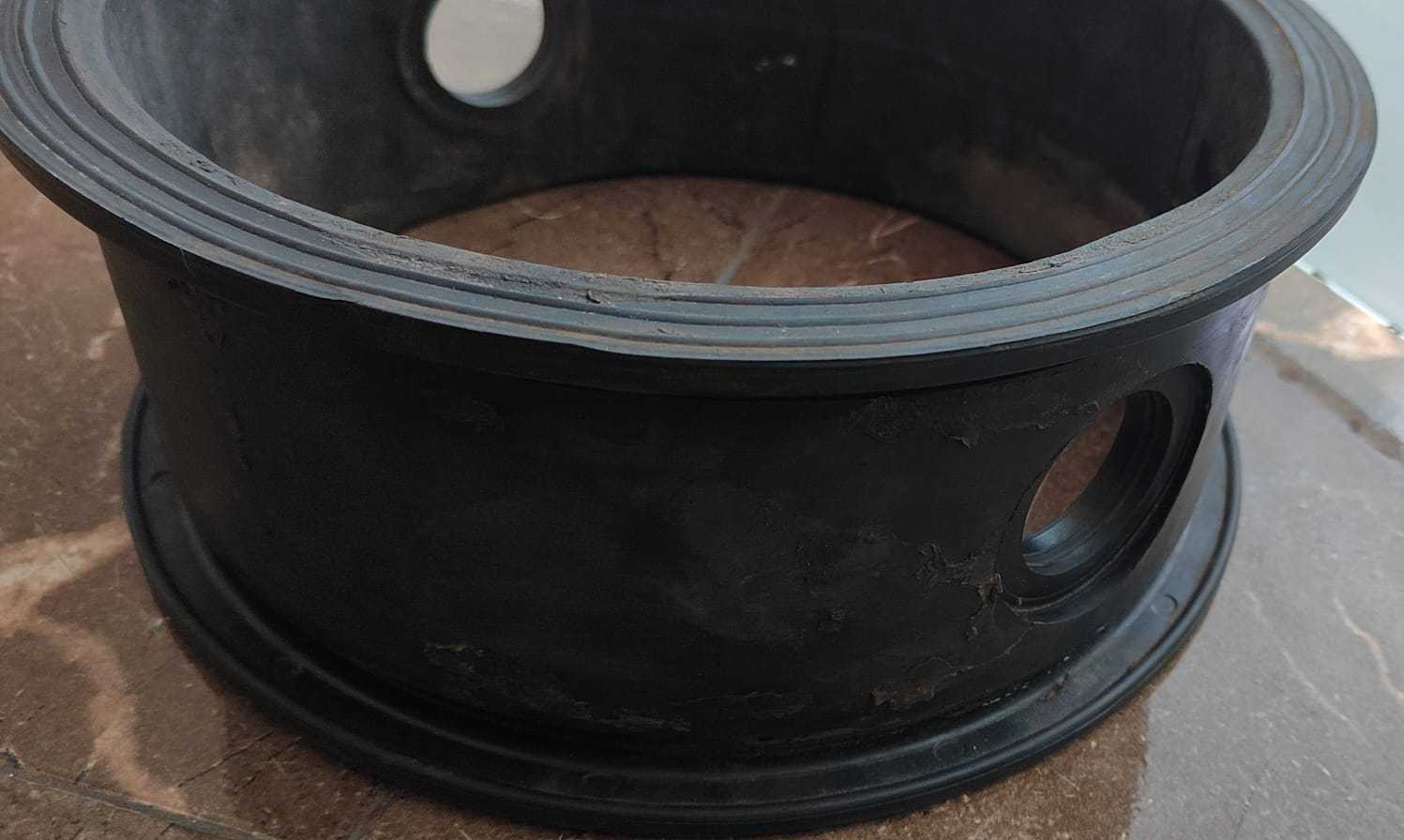

　　在工业管路流体控制系统里，蝶阀的密封可靠性直接决定整条管线的跑冒滴漏控制水平，这类带侧孔的筒状密封衬套，是对夹式中线蝶阀里的核心密封元件，主要适配公称通径DN100到DN150区间的中低压蝶阀，工作压力覆盖1.0MPa到1.6MPa的常规给排水、暖通循环水、弱腐蚀性化工介质输送场景。不同于常规平板式蝶阀密封圈，该衬套采用整体筒式结构，安装时直接嵌装在蝶阀阀体的内通径腔体内，阀体不需要额外加工复杂的密封槽定位台阶，衬套外壁与阀体内孔采用过盈配合，过盈量控制在0.3mm到0.5mm之间，既可以保证衬套安装后不会随阀板转动发生移位，也能避免衬套受压后被介质压力从阀体缝隙中挤出。

　　衬套侧壁开设的两个对称通孔，是为了适配蝶阀阀杆的贯穿安装，阀杆穿过衬套上的对应孔位后直接与中部的蝶板连接，孔位与阀杆的配合间隙控制在0.1mm以内，孔位边缘做了R1.5的圆弧过渡，避免阀杆转动过程中反复切割密封橡胶造成应力开裂，同时孔位周边的橡胶厚度比筒体其他位置厚2mm，补偿阀杆转动带来的局部磨损，延长密封件的整体使用寿命。从结构设计逻辑来看，该密封衬套的内孔直径比对应蝶阀的公称通径小2mm，当蝶板处于关闭位置时，蝶板外圆会均匀挤压衬套的内圆柱面，形成整圈的连续密封带，相比传统的金属阀座加软密封环的结构，这种整体衬套的密封比压分布更均匀，不会出现局部密封压力不足导致的内漏问题。

　　衬套的上下端面做了15度的倒角处理，安装时可以顺着倒角顺利压入阀体内孔，不需要额外的专用工装敲击，降低现场装配的难度，同时上下端面在蝶阀与管路法兰对接时，会被法兰端面压紧，直接替代法兰连接处的密封垫片，不需要额外加装法兰垫片，减少管路安装的零件数量，也避免了法兰面与阀体之间的外漏风险。在材料选型层面，这类衬套通常采用丁腈橡胶或者三元乙丙橡胶模压成型，邵氏硬度控制在65到70度之间，硬度太低会导致阀板转动时扭矩过大，驱动执行器选型冗余，硬度过高则会导致密封比压不足，低压工况下容易出现内漏。衬套的筒体壁厚均匀控制在8mm，壁厚偏差不超过0.2mm，保证阀板转动时整圈的压缩量一致，不会出现局部过磨或者局部密封不严的问题。实际工况应用中，这类密封衬套可以适应0到80摄氏度的常规水介质输送，在暖通空调的冷冻水、冷却水循环管路，市政供水的支线管网，以及普通化工行业的弱酸弱碱介质输送管线上都有大量应用，相比分体式密封结构，整体衬套的更换维护更方便，检修时只需要抽出阀板，将旧衬套从阀体内孔拉出，清理干净阀体内壁后压入新的衬套即可完成更换，不需要对阀体进行二次机加工，大幅降低现场运维的时间成本。

　　设计建模过程中，需要重点控制两个阀杆安装孔的同轴度，同轴度公差要控制在0.05mm以内，否则阀杆穿装后会出现卡滞，导致蝶阀开关扭矩波动过大，甚至出现阀杆弯曲的问题；同时衬套内孔的圆柱度公差控制在0.03mm以内，保证蝶板关闭时整圈密封带的压缩量偏差不超过0.1mm，避免出现局部泄漏。另外衬套的外圆表面做了细微的网格纹理处理，压入阀体后可以增加衬套与阀体内壁的摩擦力，避免介质压力波动时衬套发生轴向窜动，影响密封性能。在安装边界尺寸上，衬套的总长度比对应阀体的通径长度短0.2mm，保证法兰压紧时衬套不会被过度压缩导致内孔变形，影响蝶板的正常转动；衬套上的阀杆孔中心与衬套端面的距离，要和阀体上的阀杆安装孔中心位置完全匹配，偏差不超过0.1mm，否则会导致阀杆偏心，加剧密封面的局部磨损。
