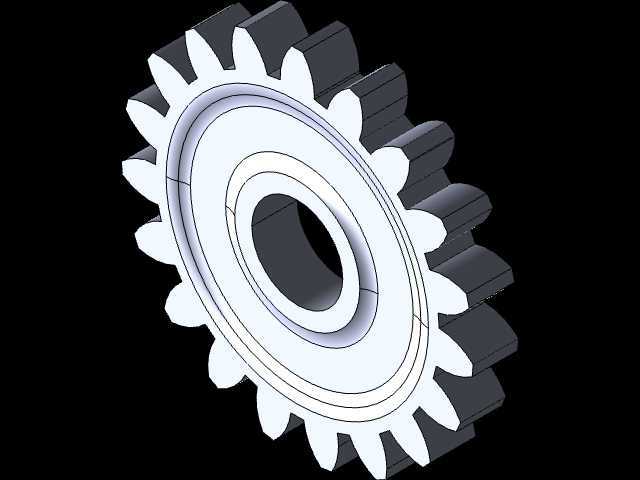

渐开线直齿圆柱齿轮轮廓结构设计

　　在常规机械传动系统的设计环节中，齿轮是传递旋转运动、扭矩，匹配转速与负载的核心基础零件，这类直齿圆柱齿轮的应用场景覆盖了从普通输送线传动、小型机床进给机构、轻工设备动力传输到农机传动箱、小型减速机输入输出级的各类工况，是机械结构中应用范围最广的传动部件之一。做这类齿轮的轮廓设计时，首先要匹配安装边界的约束：中心轴孔的尺寸需要和配合的传动轴做公差匹配，通常根据传递扭矩的大小选择基孔制的过渡或者过盈配合，轮毂部分的厚度要满足键槽的加工深度要求，避免轮毂壁厚不足导致装配后受力开裂。轮缘部分的设计要兼顾减重和结构强度，轮缘内径和齿根圆之间需要保留足够的壁厚，避免高速运转或者过载时轮齿受力变形传导到轮毂位置影响传动精度。

　　齿廓部分采用标准渐开线齿形设计，齿顶高、齿根高的参数匹配标准模数系列，齿根位置做标准圆角过渡，减少应力集中的问题，避免长期交变载荷下出现齿根断裂的失效情况。实际建模过程中，先通过齿廓方程生成单个齿的渐开线轮廓，通过圆周阵列完成全部轮齿的排布，之后做轮毂、腹板的结构合并，腹板上可根据实际减重需求设计减重孔，不过小模数、小直径的齿轮通常采用实心腹板结构，减少加工工序，降低加工成本。这类齿轮的安装边界需要注意：轴向定位通常依靠轴肩和轴用挡圈，所以轮毂两端的端面需要保证平面度要求，和轴配合的孔的圆柱度公差要控制在合理范围，避免装配后出现偏心，导致传动过程中出现冲击、噪音过大的问题。在实际工况匹配中，这类直齿轮适合平行轴之间的动力传输，传动效率高，加工工艺成熟，维护成本低，相比斜齿轮没有轴向力，对支撑轴承的选型要求更低，适合中低速、中等负载的传动场景。设计时需要提前核算齿面接触强度和齿根弯曲强度，根据负载大小、运转转速选择对应的材料和热处理工艺，比如常规工况下选用45号钢调质处理，高速重载场景可以选用20CrMnTi做渗碳淬火处理，提升齿面硬度和耐磨性。

　　建模过程中需要注意齿廓的精度，渐开线的生成参数要和选定的模数、齿数、压力角完全匹配，避免出现齿形误差导致装配时出现卡滞、侧隙不合理的问题，侧隙的预留要根据实际工况的温度变化、润滑需求做调整，常温工况下保留标准侧隙即可，高温工作环境下需要适当放大侧隙，避免热膨胀导致轮齿卡死。轮齿的端面倒角也不能忽略，装配时倒角可以起到导向作用，避免锐边划伤装配人员，同时也能减少运转过程中齿端的应力集中。

　　从实际生产的角度看，这类齿轮的三维模型可以直接对接后续的数控加工、滚齿、插齿工序的编程，模型的轮廓精度直接影响后续加工的零件精度，所以建模时所有的尺寸参数都要和加工工艺要求匹配，比如退刀槽的尺寸要符合滚齿加工的刀具退刀需求，键槽的尺寸要符合国标平键的尺寸规范，不需要额外做自定义的非标尺寸，减少后续采购标准件、加工的成本。在传动系统的装配验证中，通过三维模型可以提前检查齿轮和相邻零件的干涉情况，比如齿轮外圆和箱体壁的间隙、和相邻传动件的位置关系，提前调整中心距，避免实际装配时出现干涉返工的问题。这类齿轮的轮廓设计是机械传动设计的基础内容，看似结构简单，但每个尺寸的确定都需要结合实际工况的负载、转速、安装空间来综合考量，不能直接套用标准模板而忽略实际使用场景的约束，比如在狭小安装空间内使用的齿轮，需要在满足强度要求的前提下尽可能缩小轮毂直径、轮缘厚度，控制整体的重量和外形尺寸，而重载场景下则需要优先保证结构强度，适当放大安全系数，避免零件过早失效。
