封闭式锥齿轮传动变速箱结构设计

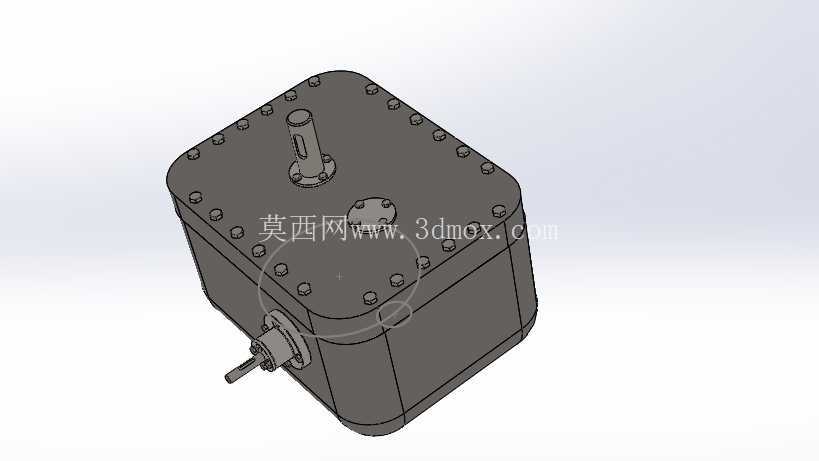

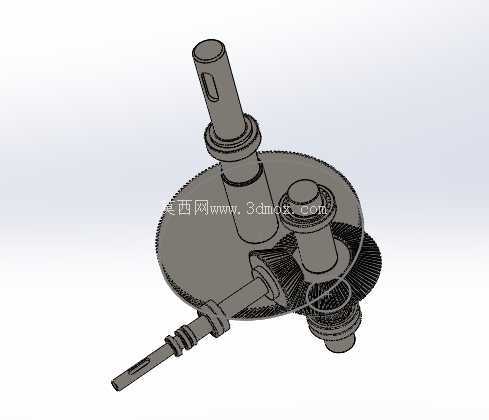

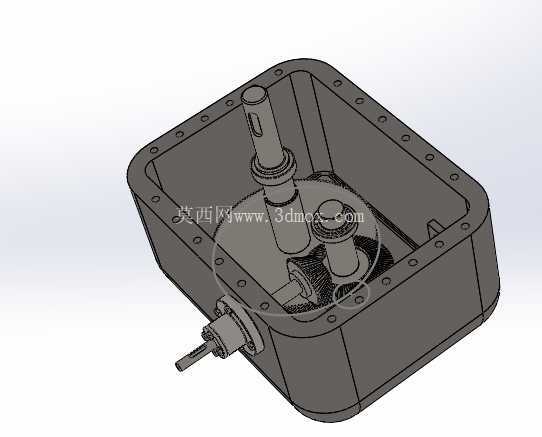

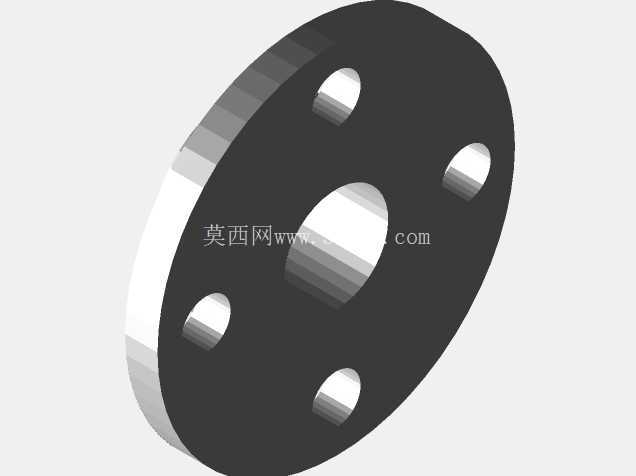

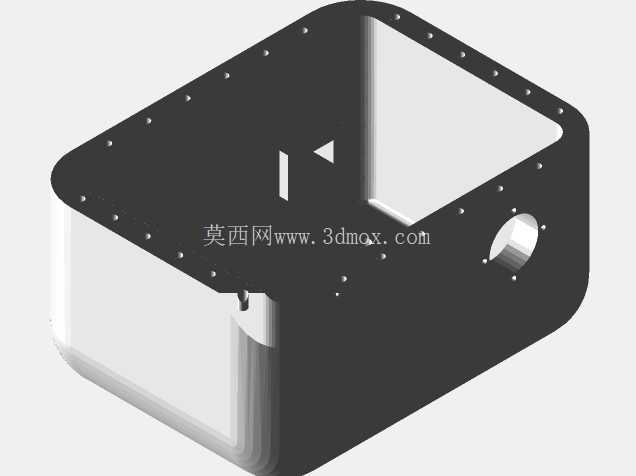

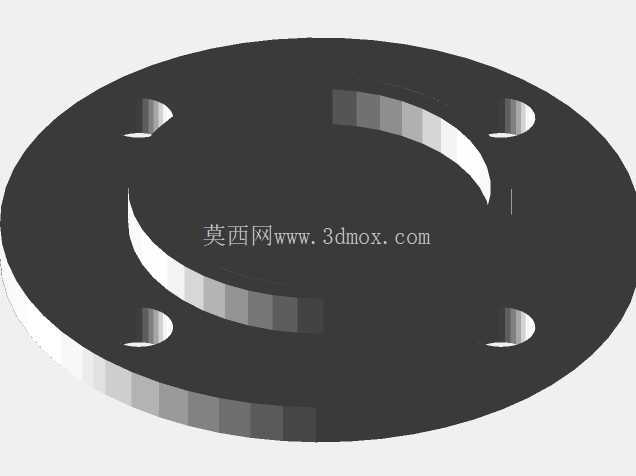

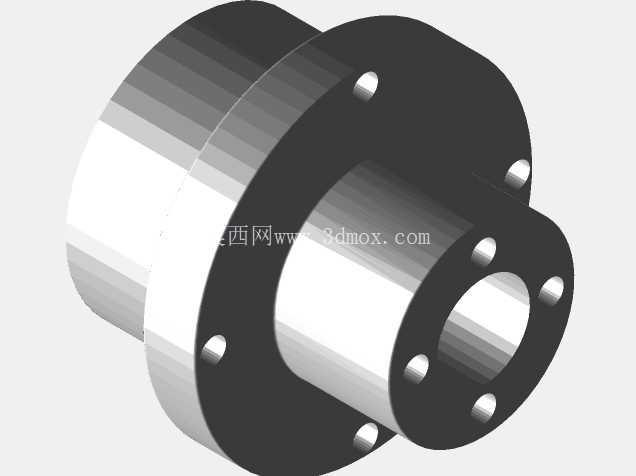

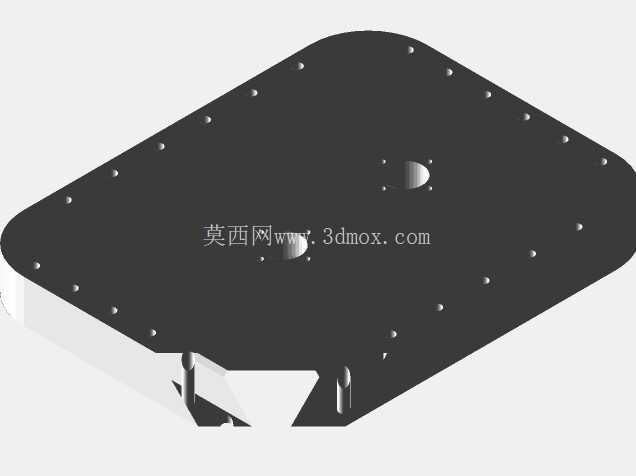

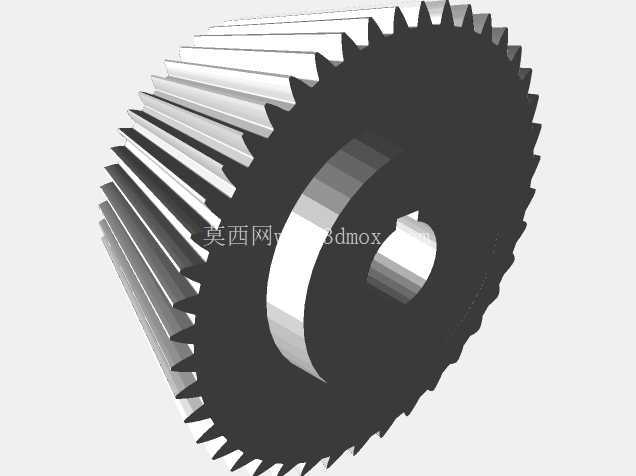

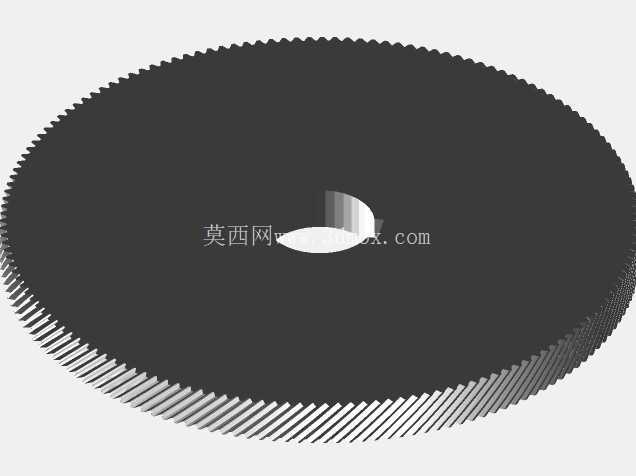

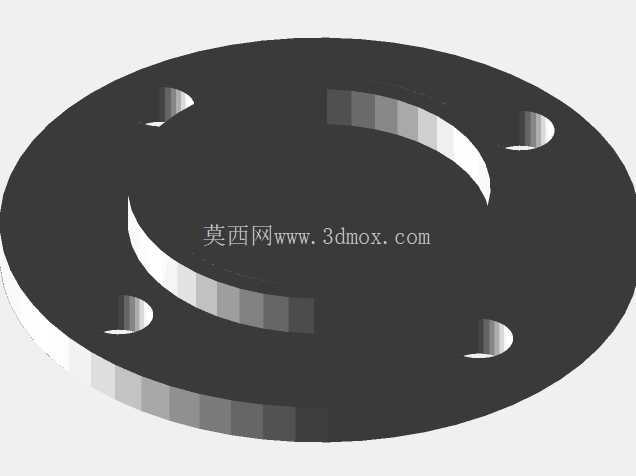

　　这款锥齿轮传动变速箱，核心采用正交锥齿轮副实现动力的换向传递，能将输入轴的水平回转运动转换为垂直方向的输出，适配各类需要改变动力传输方向的设备布局场景。从结构设计来看，箱体采用整体式铸造壳体，上下箱盖通过沿法兰面均匀排布的螺栓实现紧固密封，这种布局既保证了箱体的整体刚性，也能为内部啮合的齿轮副提供封闭的润滑空间，避免外界粉尘、切削液等杂质侵入齿轮啮合区域，同时防止内部润滑油泄漏，适配多粉尘、有切削液飞溅的车间作业环境。输入轴与输出轴均采用轴伸端配装密封端盖的结构，轴肩位置设置轴承安装位，通过深沟球轴承或圆锥滚子轴承承载径向与轴向载荷，锥齿轮传动过程中产生的轴向分力可以通过轴承可靠传递到箱体，避免齿轮副出现偏载、打齿等失效问题。

　　在实际应用场景中，这类锥齿轮变速箱常被集成到小型输送设备、轻工机械、专用机床的进给机构中，当设备的动力源布局与执行机构存在垂直方向的空间错位时，不需要额外增加传动链条或皮带换向结构，直接通过该变速箱即可完成动力转向与转速匹配，大幅压缩设备的整体安装空间。设计过程中，箱体的安装边界做了规整化处理，底部与侧面均预留了平整的安装基准面，可直接通过螺栓固定在设备的安装机架上，不需要额外制作转接安装板；轴伸端的尺寸按照通用传动件的配合公差设计，可直接匹配标准联轴器、带轮或链轮，降低现场安装的适配难度。

　　齿轮副的啮合间隙通过箱盖与箱体结合面的调整垫片进行控制，装配时可以通过增减垫片厚度调整锥齿轮的轴向安装位置，保证齿面接触斑点处于合理区间，降低传动过程中的噪音与磨损，提升齿轮副的使用寿命。箱体顶部预留了注油孔与透气塞安装位，日常维护时可以直接通过注油孔补充齿轮润滑油，透气塞可以平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、压力增大导致的密封件渗漏问题。输入轴与输出轴的轴伸长度经过优化，既保证了与外接传动件的配合长度足够，传递额定扭矩时不会出现轴头打滑或键槽压溃的问题，也不会因为轴伸过长导致轴端挠度增大，影响轴承与齿轮的啮合精度。

　　从安装尺寸的适配性来看，整体箱体的外轮廓做了圆角过渡处理，没有突出的尖锐结构，在设备内部布局时不会与周边的管线、结构件产生干涉，法兰面的螺栓排布采用等间距设计，装配时不需要区分特定的安装角度，降低现场装配的对位难度。这类锥齿轮变速箱的传动比设定覆盖了常用的小减速比区间，适合对传动效率要求较高、不需要大减速比的动力换向场景，相比蜗轮蜗杆式的换向结构，锥齿轮传动的机械效率更高，长时间连续运转时的温升更低，不需要额外增加散热结构即可满足连续作业的需求。在结构细节处理上，箱体内部设置了合理的油道与回油槽，齿轮运转时带起的润滑油可以通过油道飞溅到各个轴承位置，实现轴承的自润滑，不需要额外配置集中润滑系统，简化了设备的润滑维护流程。箱盖位置设置了观察孔盖板，日常巡检时可以拆开观察孔盖板直接查看内部齿轮的啮合磨损情况，不需要完全拆开箱体即可完成初步的故障排查，降低设备维护的停机时间。
