小型机器人用微型齿轮减速电机结构

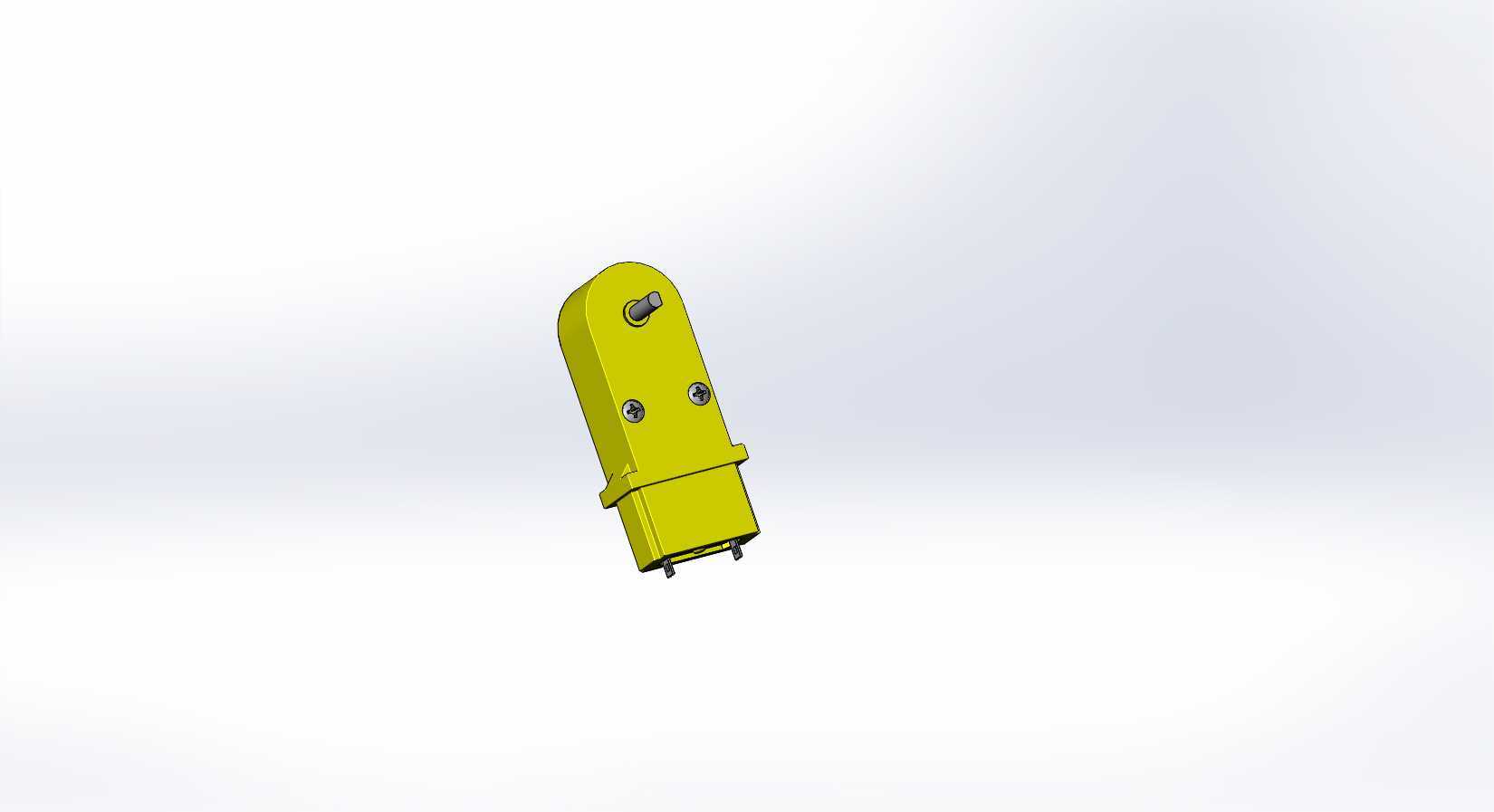

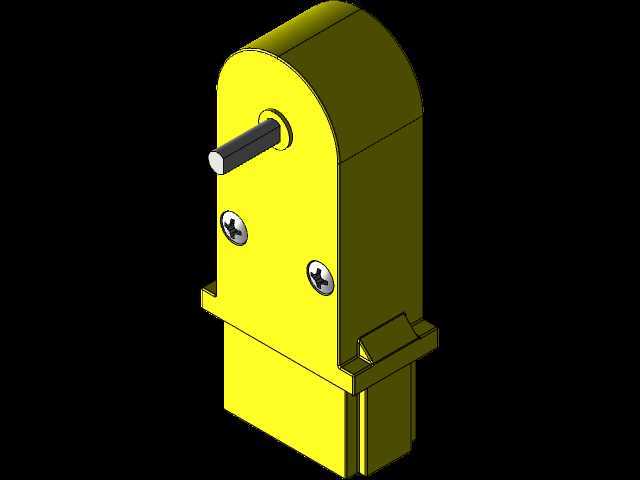

　　做小型桌面机器人、教育类移动小车项目的结构工程师，大概率都接触过这类微型减速电机，它的定位就是给小负载、低转速需求的小型执行机构提供动力输出，很多入门级机器人竞赛、创客DIY项目里的行走驱动、小机械臂关节转动都会用到这类部件。从结构设计来看，这款减速电机采用了全塑料的减速箱壳体，整体外形做了圆弧顶的长条形设计，输出轴从壳体前端的轴孔伸出，轴径为3mm，这个尺寸刚好适配多数小型机器人的标准轮毂、摇臂连接件，不需要额外做轴套转接就能直接装配，能省掉不少定制连接件的工作量。壳体正面预留了两颗十字螺丝的安装位，用来把减速箱上盖和底座锁紧固定，装配的时候只要对准螺丝孔位拧紧，就能保证内部齿轮组的啮合间隙稳定，不会因为传动受力出现壳体松脱的问题。底部做了带卡扣的插接安装结构，不是传统的螺丝锁附安装方式，在机器人底盘上预留对应尺寸的卡槽，就能直接把电机卡装到位，拆装维护的时候不需要拧螺丝，对于需要频繁调试更换动力部件的原型机开发来说，这种快装结构能大幅提升调试效率。

　　设计这类微型减速电机的时候，首先要平衡的就是输出扭矩和整体体积的关系，小型机器人内部的安装空间非常紧凑，留给动力部件的位置往往只有十几毫米的宽度，所以这款电机把减速齿轮组全部集成在黄色的塑料壳体内部，没有额外突出的结构，整体安装边界非常规整，在做结构布局的时候，只要按照壳体的外轮廓预留安装槽，就不会出现和周边电路板、电池部件干涉的问题。输出轴的伸出长度也做了精准控制，刚好够穿过底盘安装板连接轮毂，不会因为轴伸过长导致轮毂晃动，也不会因为轴伸过短没法装固定销。从实际使用场景来说，这类电机常被用在小型循迹小车、桌面机械臂的末端关节、微型仿生机器人的动作驱动上，因为塑料壳体的重量很轻，不会给小型机器人增加过多的负载负担，能有效降低行走机构的动力损耗，延长电池续航时间。内部的齿轮组采用多级减速设计，把电机本身的高转速降低到适合机器人行走的转速区间，同时放大输出扭矩，足够带动几百克重的小型机器人完成平地行走、小坡度爬坡、轻负载抓取这类动作。

　　在做三维建模的时候，要特别注意几个关键的安装尺寸：首先是输出轴的中心高，这个尺寸直接决定了机器人底盘的离地间隙，如果中心高设计不对，装完轮毂之后要么底盘蹭地，要么轮毂悬空没法正常接触地面；其次是底部卡扣的尺寸公差，因为塑料件有一定的成型收缩率，卡扣的尺寸要留0.1mm左右的装配间隙，不然卡装的时候会过紧没法顺利装入，太松又会出现电机晃动、传动异响的问题；还有壳体上两颗固定螺丝的孔位间距，这个尺寸要和内部齿轮组的安装轴位对应，保证上盖锁紧之后，齿轮轴不会出现偏移，避免齿轮啮合过紧或者过松，影响传动效率和使用寿命。很多新手工程师在选这类微型电机的时候，往往只看扭矩参数，忽略了安装边界的尺寸，结果买回来的电机装不进预留的安装位，要么就是输出轴和连接件不匹配，还要二次加工，反而耽误项目进度。这款电机的结构设计就很贴合小型机器人的装配需求，所有的安装特征都做了标准化设计，不管是3D打印的机器人结构件，还是激光切割的亚克力底盘，都能很方便的适配。另外壳体侧面的加强筋结构也做的很到位，虽然是塑料材质，但是在输出轴的受力位置做了局部加厚，能承受输出轴径向的受力，不会因为机器人碰撞或者负载过大导致轴孔开裂。

　　在做整机结构布局的时候，还要注意电机的出线位置，这款电机的出线从壳体尾部的卡槽引出，刚好顺着安装槽的走线槽布置，不会和运动部件出现刮蹭，布线的时候可以直接把线材压在壳体底部的卡槽里，不需要额外做线卡固定，能让机器人内部的走线更整洁。实际测试的时候，这类电机在3V到6V的供电区间内都能稳定工作，刚好匹配小型机器人常用的锂电池供电电压，不需要额外加调压模块，简化了电路部分的设计。对于做小型机器人开发的工程师来说，这类标准化的微型减速电机结构能大幅缩短开发周期，不需要自己从零设计减速箱结构，只要按照现有模型的安装尺寸做底盘和连接件的设计，就能快速完成原型机的搭建，而且这类成熟的结构经过了大量实际项目的验证，传动稳定性和耐用性都有保障，不会出现自主设计减速箱容易遇到的齿轮啮合不良、壳体强度不足这类问题。
