12V-36V大扭矩直流有刷电机结构

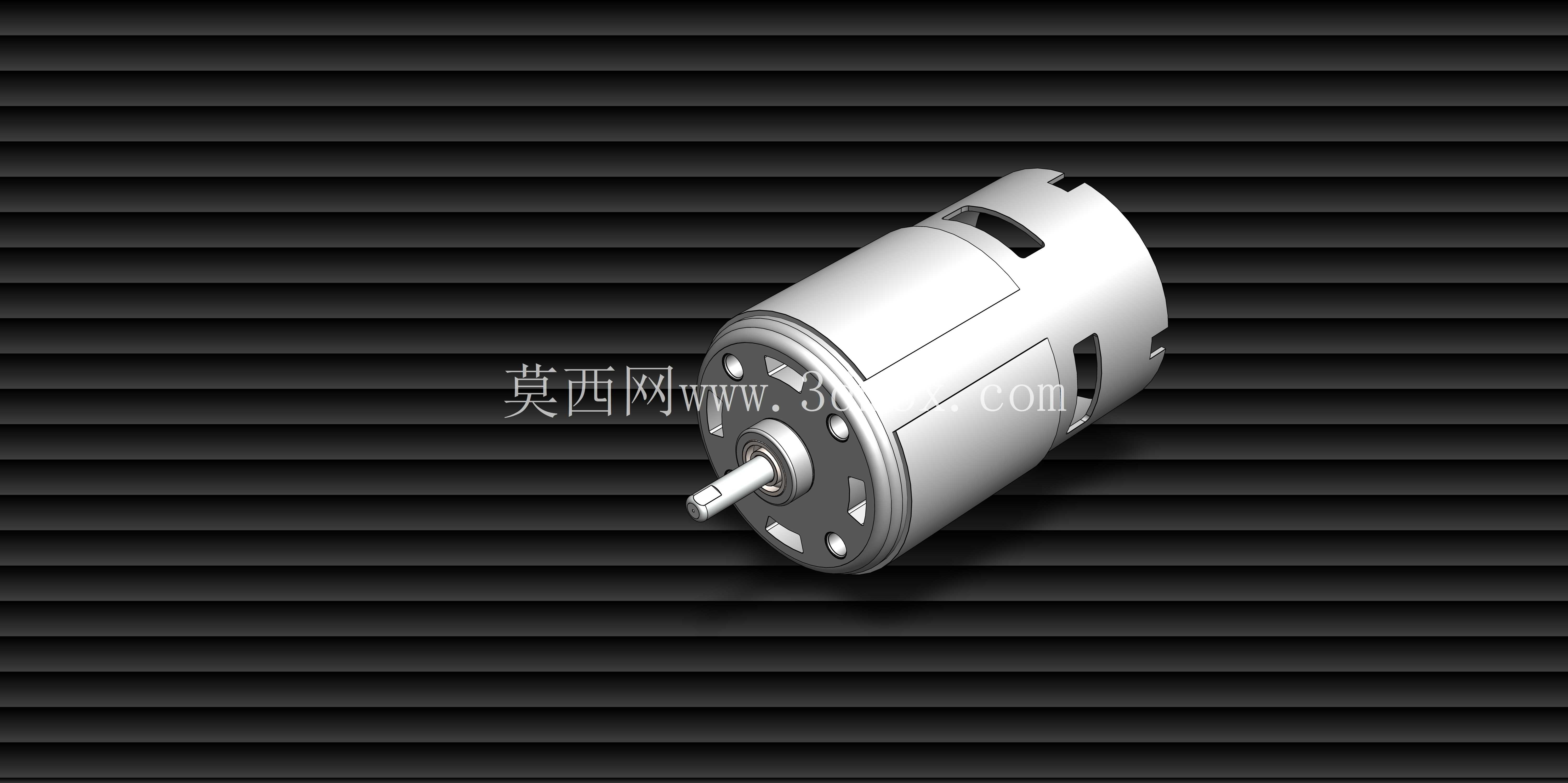

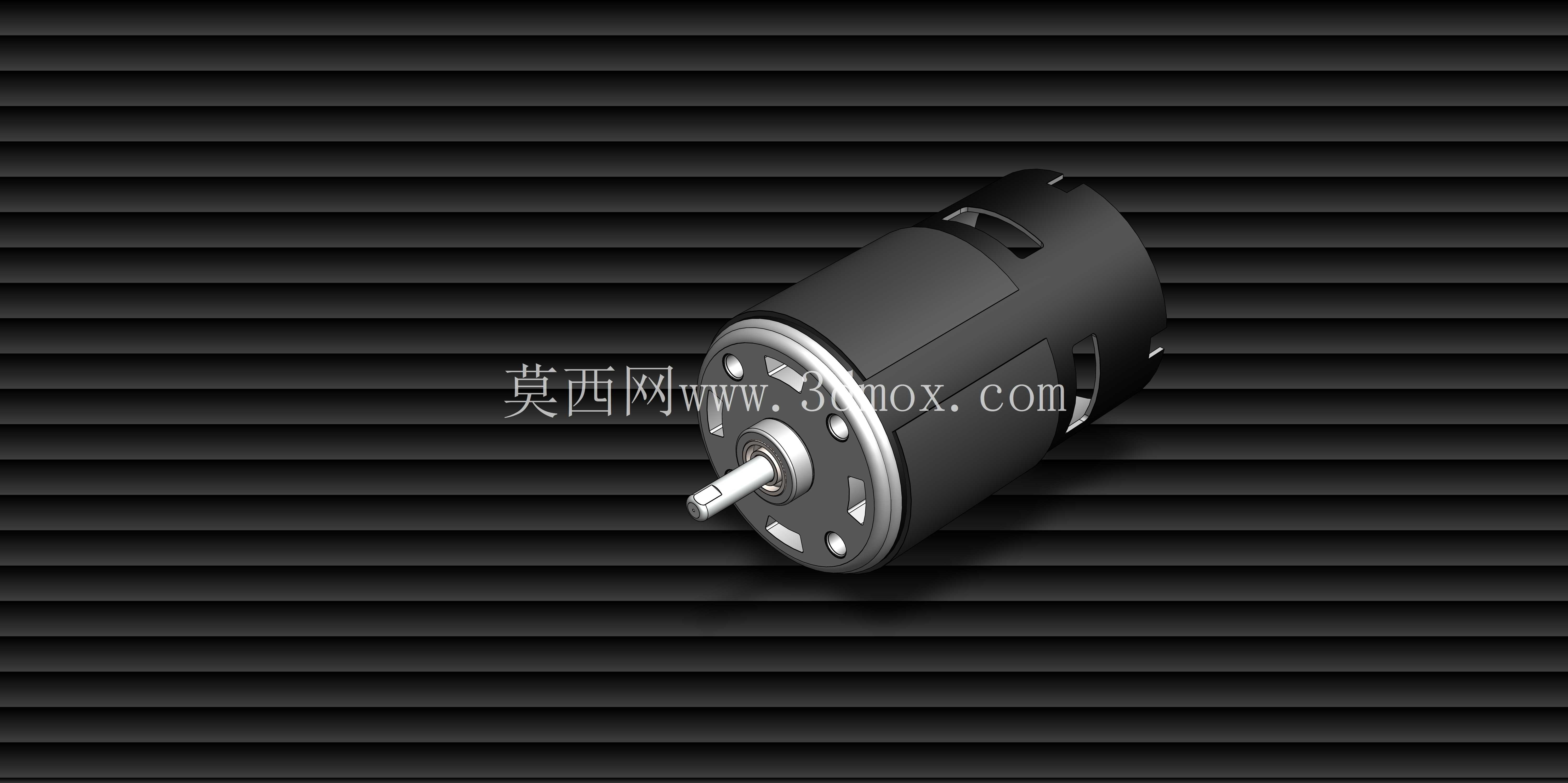

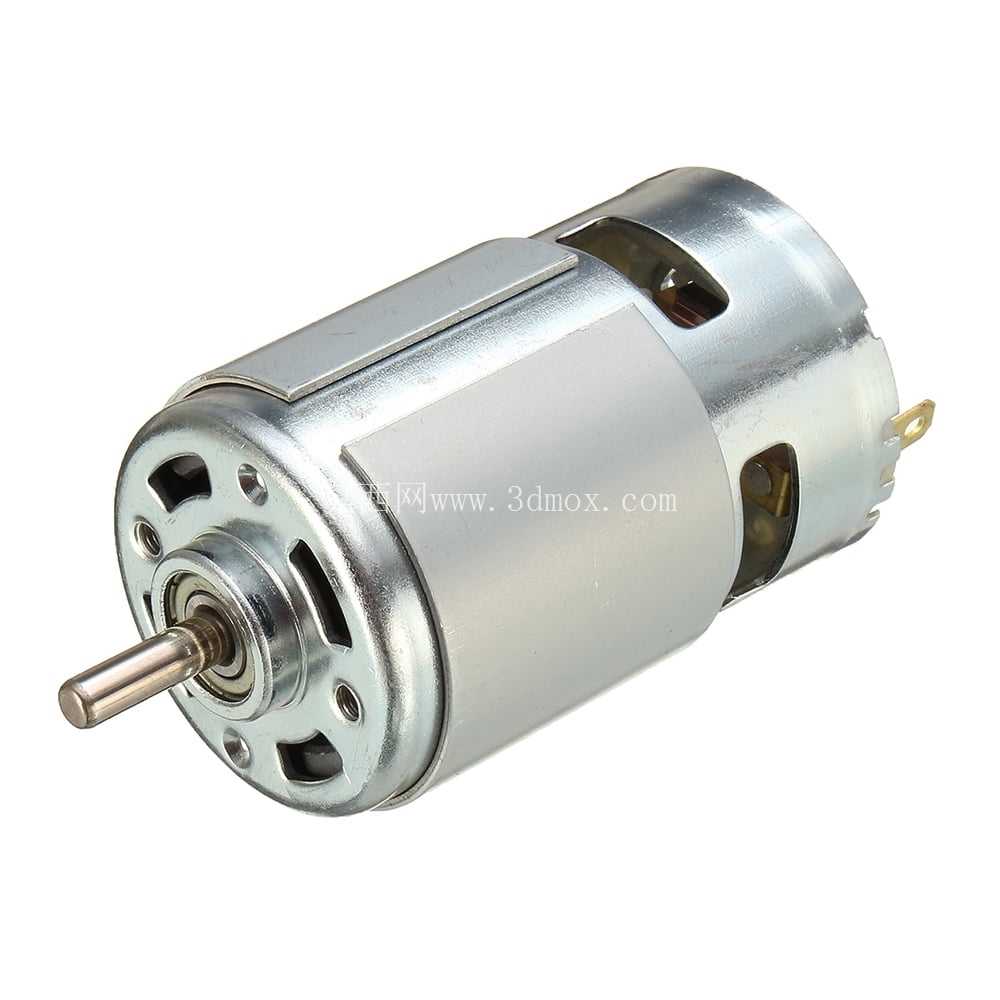

做小型设备动力选型的时候，这类12-36V供电的直流有刷电机是绕不开的选项，这次还原的三维结构完全按照实物测绘尺寸搭建，所有安装配合面都留足了工程公差，不管是做机构运动仿真还是直接出工程图打样都能直接用。先从实际应用场景说，这类电机的适用面比很多新手想象的宽，不是只能做玩具动力——平时做小型台钻主轴、桌面车床的动力头，用它搭配ER夹头就够应付软金属、塑料件的轻切削；做电动工具改装的时候，替换老化烧坏的原厂电机，扭矩储备比普通3系、5系电机高一大截；甚至做小型移动机器人的驱动轮动力、DIY桌面传送带的动力源、小型升降机构的驱动单元，它的参数区间都能覆盖。很多人选型的时候只看电压功率，忽略安装边界的细节，这次建模的时候特意把所有安装相关的尺寸都做了精准还原：电机本体的长宽高控制在100mm×50mm×50mm，输出轴是直径5mm、长度17mm的光轴带铣扁，不管是装同步轮、联轴器还是钻夹头，配合长度都刚好，不会出现轴伸过长导致悬臂负载过大、或者轴伸太短固定不牢的问题；端盖上的两个安装孔位间距也完全对标市售量产款，不用重新打安装孔，直接替换现有设备上的同规格电机就行。

从结构设计思路来看，这款电机走的是实用化路线，没有花里胡哨的冗余设计：两端采用滚珠轴承替代普通铜套，别小看这个改动，铜套电机连续高负载运行几百小时就会出现旷量，噪音变大扭矩下降，滚珠轴承结构能把连续运行寿命提升3倍以上，而且径向承载能力更强，装砂轮、小锯片这类有径向力的负载时，不会出现扫膛的问题。机身尾部自带冷却风扇，和转子同轴转动，运行的时候能顺着机壳的通风槽把电枢的热量带出去，这也是它能扛住高功率输出的关键——很多同尺寸的廉价电机省了风扇结构，堵转或者满负载跑十几分钟就会因为过热退磁，扭矩直接掉一半。内部的转子绕线采用多股并绕的方式，兼顾低转速大扭矩和高转速区间的效率，12V供电的时候就能输出足够的起步扭矩，36V供电的时候转速能拉到9000转/分，覆盖低速大负载和高速轻载的不同需求，额定扭矩能到0.8牛米，这个参数在同体积的有刷电机里属于第一梯队，平时做DIY项目的时候不用额外加一级减速就能直接驱动很多负载，省了减速箱的空间和成本。

实际选型用的时候要注意几个细节：首先是输出轴的固定，因为轴上有铣扁位，装传动件的时候一定要用顶丝顶在铣扁面上，不要直接顶在光轴位置，不然大负载启动的时候会出现传动件打滑空转；其次是安装的时候要保证电机和被驱动件的同轴度，虽然滚珠轴承能承受一定的径向力，但如果同轴度偏差超过0.1mm，高速运行的时候会产生额外振动，不仅噪音变大，还会加速轴承磨损；另外供电线的线径要选够，满负载运行的时候电流不小，线径太细会导致线损过大，实际加到电机上的电压不够，输出扭矩打折扣。这款电机的换向器和碳刷结构也做了优化，碳刷的磨损寿命比普通款长，平时做频繁正反转的机构（比如小型往复机构、遥控车的驱动）的时候，不用频繁更换碳刷。机壳采用镀锌钢板拉伸成型，既保证了结构强度，又有不错的防锈能力，在普通车间环境或者室内DIY场景下用，不会轻易生锈腐蚀。整体重量350克，在同功率等级的电机里重量控制得不错，装在移动机器人或者手持电动工具上，不会带来太大的额外负重。建模的时候把内部的电枢、磁钢、碳刷架、轴承、冷却风扇这些细节都做了还原，不是只有一个外壳的空心模型，做结构干涉检查的时候能清楚看到电机内部的空间，不用担心设计的安装结构和电机本体产生干涉；做运动仿真的时候，也能直观看到冷却风扇随转子转动的状态，方便做散热风道的辅助设计。很多新手做三维建模的时候容易忽略电机这类标准件的细节尺寸，导致最后装配的时候出现装不上、轴伸不对、孔位偏差的问题，这个模型完全按照量产实物的尺寸测绘，所有配合尺寸都经过校核，直接调用就能省掉自己测绘建模的时间，也能避免尺寸错误导致的加工返工。
