立式红色金属板材文件收纳置物架

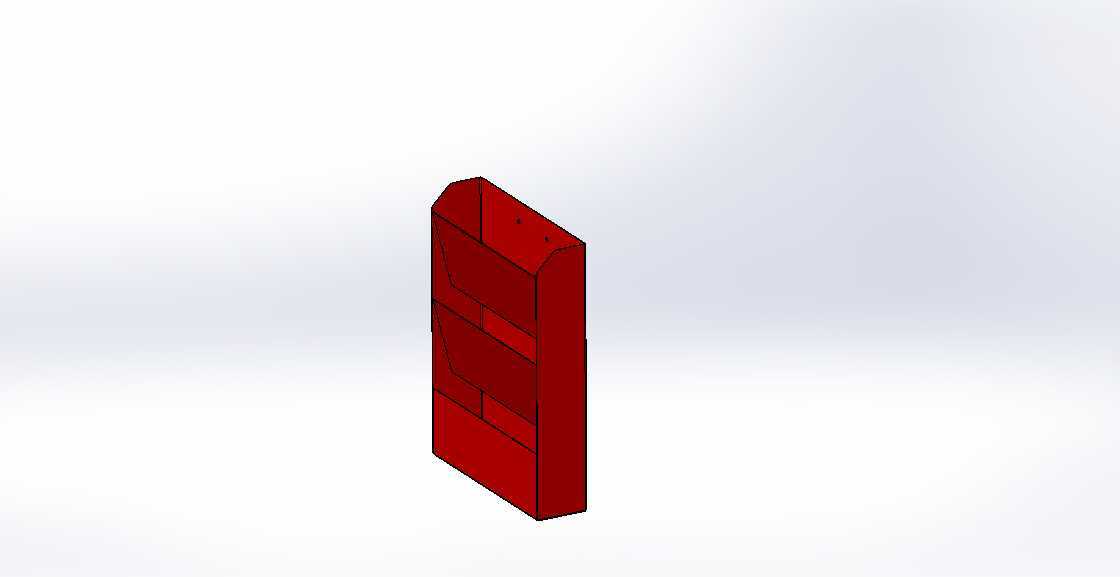

　　这款立式钣金结构的收纳件，最初的设计需求来自车间现场的纸质工艺文件收纳场景——生产一线的作业指导书、过程检验记录、临时工艺变更单往往零散放置在工位旁，普通塑料文件架不耐油污、易被金属边角磕碰损坏，因此采用金属板材弯折成型的结构来适配车间复杂的使用环境。从结构设计逻辑来看，整体采用多段折弯工艺成型，主体为竖向长方体造型，背部预留的两个安装孔可直接通过自攻螺丝固定在工位立柱、墙面或者设备侧立面，也可直接放置在工作台面使用，两种安装方式的边界尺寸经过反复校核，竖向放置时占地宽度仅相当于一本A4文件册的宽度，不会占用过多工位操作空间，高度方向设置了三层分隔槽，每层槽体的深度经过测算，可容纳单摞50mm厚度的纸质文件，同时槽体前侧做了15度的内倾折边，避免文件放置过多时向前倾倒滑落，折边边缘全部做了压边钝化处理，没有裸露的钣金锐边，取放文件时不会划伤手部。

　　板材选用的是常规冷轧钢板，表面做红色喷塑处理，一方面红色在车间环境中辨识度较高，能快速定位文件放置位置，另一方面喷塑层耐油污、耐轻微磕碰，日常用抹布擦拭即可清理表面的切削液、灰尘污渍，相比普通塑料文件架使用寿命提升3倍以上。在实际应用场景中，除了生产车间放置工艺文件，这类钣金收纳架也可用于仓储区域放置物料标识卡、盘点记录单，或是办公室内放置常用的合同单据、待处理文件，相比木质文件架防火性能更好，相比塑料架承重能力更强，单格槽体可承受10kg的竖向载荷，即使放置较重的精装手册、工具样本也不会出现变形弯折的问题。

　　建模过程中对每道折弯的折弯系数做了精准设定，板材拼接处采用碰焊工艺，焊接位置隐藏在背部折边内侧，外表面没有明显的焊疤凸起，整体外观平整流畅，背部的安装孔位做了沉头处理，螺丝安装后不会突出背板表面，贴墙安装时可完全贴合墙面，不会出现缝隙晃动的问题。考虑到不同场景的使用需求，底部做了10mm的折边封底，即使台面上有少量积水，也不会渗入架体内部浸湿底部放置的文件，两侧的侧板与主体折弯为一体结构，没有额外的拼接缝隙，长期使用不会出现侧板松动脱落的问题。

　　在尺寸校核阶段，特意将内部槽体的净宽度设置为220mm，可兼容A4幅面的文件横向放置，也可放置稍大尺寸的图纸折页，每层分隔板的折弯处做了加强筋压型，提升分隔板的承重能力，放置重物时不会出现中部下凹变形的情况。整体结构没有多余的装饰性设计，所有造型都服务于功能需求，钣金折弯的工艺性良好，不需要复杂的冲压模具，普通钣金加工厂即可完成下料、折弯、焊接、喷塑的全流程加工，量产成本可控，适合批量配置在生产工位、仓储点位以及办公区域使用。
