可调式菱形滚花机械支撑调节座

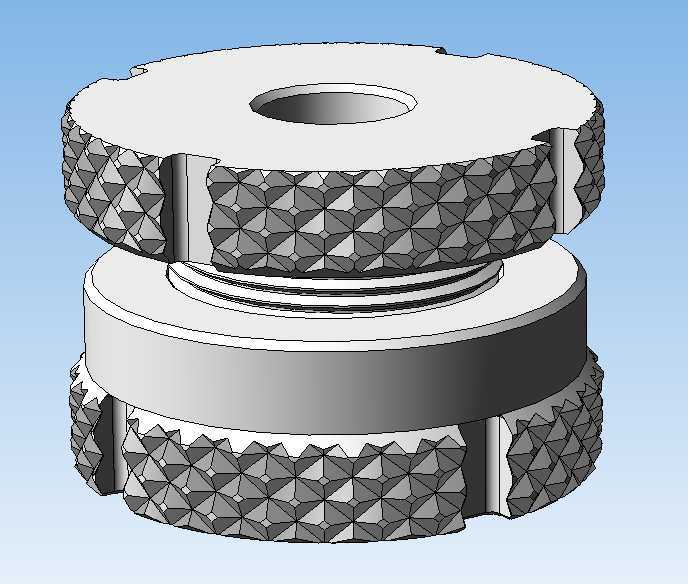

　　上下两部分通过细牙螺纹副连接，细牙螺纹的导程更小，调节精度更高，转动上部支撑盘时可以实现竖向支撑高度的微米级微调，满足精密加工场景下的支撑高度调整需求，螺纹配合段预留了足够的啮合长度，保证在全行程调节范围内都有足够的连接强度，不会出现螺纹滑牙、支撑失稳的问题。上下两个部件的外圆周面都设计了菱形滚花纹理，这种滚花结构并非装饰用途，而是为了手动调节时增加手指与零件表面的摩擦力，即使手上沾有少量切削液、油污，也能可靠转动调节部件，不需要额外借助扳手等工具，在狭小工装空间内操作时便利性更强，滚花的菱形齿尖做了微小倒钝处理，避免调节时划伤操作人员手部。这款可调式支撑座是机械加工工装、小型设备调平场景中常用的支撑元件，核心作用是在工件装夹、设备就位时提供可微调的竖向支撑力，抵消加工台面、安装基面的平面度误差，避免工件装夹变形或设备放置倾斜。从结构设计来看，整个支撑座分为上下两个主体部分，上部支撑盘顶面为平整环形接触面，中心开设通孔，既可以减轻零件整体重量，也能在需要时通过中心孔穿入定位销，实现支撑点与工件的相对定位，防止支撑过程中出现侧向滑移。

　　下部底座的底面同样为平整接触面，直径略大于上部支撑盘，增大支撑座与安装基面的接触面积，降低单位面积压力，避免在较软的工作台面（如铝制工装板、木质工作台）上压出凹痕，影响支撑稳定性。从安装边界来看，这类支撑座的整体外径控制在常规工装支撑件的通用尺寸范围内，高度调节行程覆盖了小型工件装夹、桌面型设备调平的常用高度区间，不需要额外加工安装孔，直接放置在基面与被支撑件之间即可使用，也可以根据使用需求在底座、支撑盘的对应位置加工沉孔，通过螺栓将支撑座固定在工装台面上，适配不同的装夹方案。

　　在实际机械加工场景中，这类可调支撑常配合台虎钳、平口钳使用，当装夹薄壁类、异形类工件时，在工件悬空位置布置多个该类支撑座，调整到合适高度后顶住工件，能够抵消铣削、钻削过程中的切削力带来的工件振动，减少加工振纹，提升加工表面质量，也能避免工件因装夹受力不均产生变形。在小型自动化设备、检测仪器的安装场景中，四个该类支撑座分别布置在设备底部四角，通过分别调节每个支撑座的高度，可以快速将设备台面调整到水平状态，保证设备运行精度，相比固定高度的支撑脚，调节过程不需要增减垫片，操作效率更高。

　　设计过程中，滚花参数的选择经过了实际操作验证，菱形花纹的节距既不会过大导致硌手，也不会过小导致摩擦力不足，螺纹副的配合公差选择了中等间隙配合，既保证转动调节时的顺畅度，不会出现卡滞，也不会因间隙过大导致支撑时出现晃动，上下接触面的平面度控制在较高精度范围内，保证支撑时受力均匀，不会出现点接触导致的应力集中。整个零件的结构没有冗余设计，所有特征都服务于支撑、调节、防滑的核心功能，没有多余的装饰性结构，符合工业五金配件的实用化设计原则，建模过程中滚花特征采用了阵列化的菱形凸起结构，还原了实际机加工滚花工艺的成型效果，螺纹特征也按照标准牙型建模，能够直接用于工程出图、3D打印样件验证或者数控加工编程参考。
