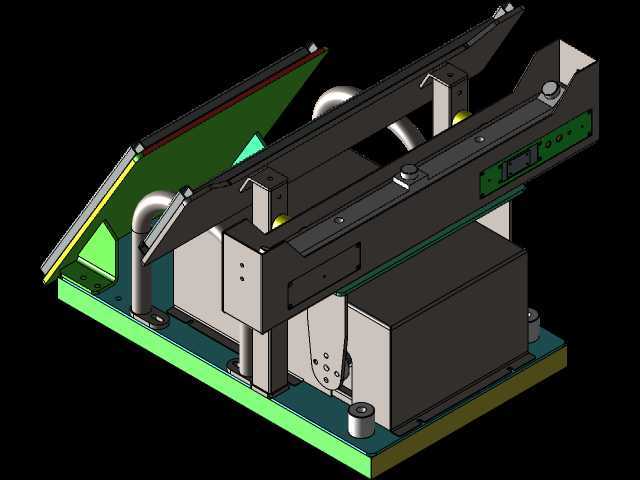

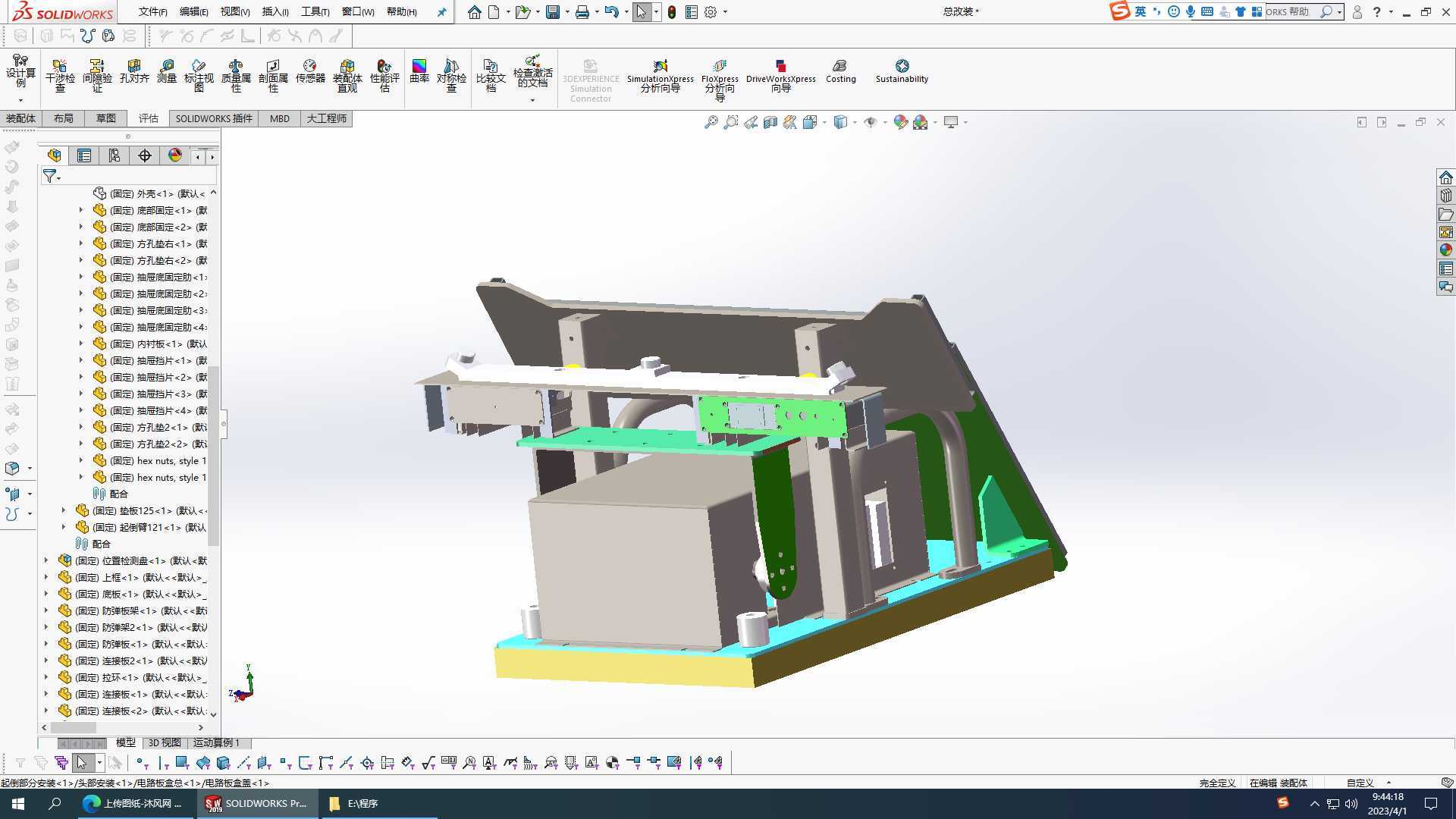

自动跃倒靶机内部结构三维设计

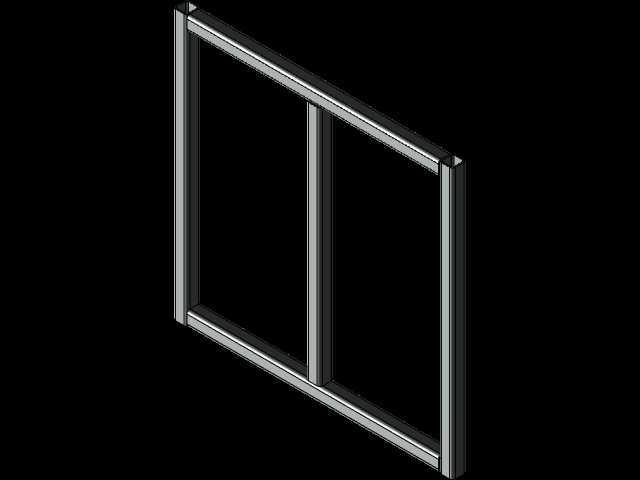

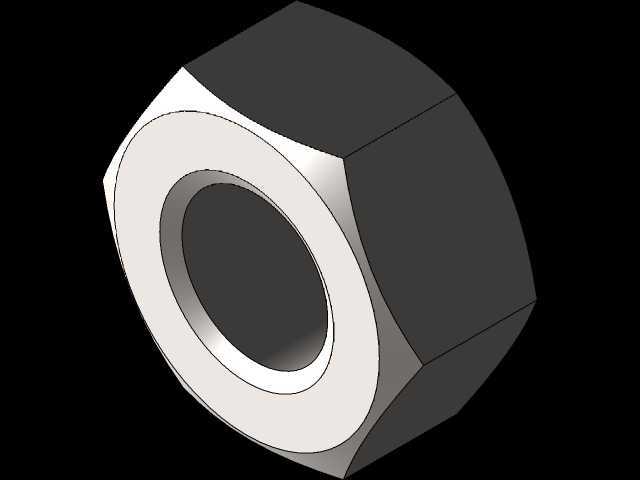

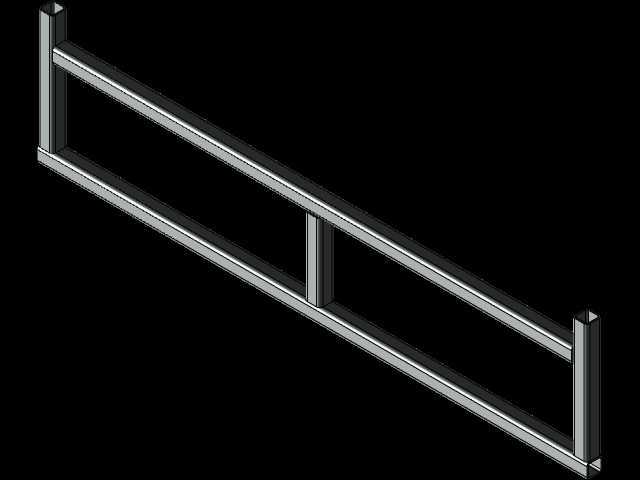

　　在实弹射击训练场景中，靶标设备的可靠性直接决定训练效率与安全系数，传统手动换靶、固定靶位的模式早已无法满足常态化战术训练的需求，自动跃倒靶机正是为适配动态射击训练场景开发的专用设备，可实现靶标的自动起倒、位置切换，模拟不同姿态的移动靶标，为参训人员提供更贴近实战的训练条件。从结构设计层面来看，这款靶机采用分层式框架布局，主体承载结构选用标准型材拼接成型，无需复杂焊接工序即可完成基础框架组装，既能够保证整体结构的抗冲击性能，应对训练过程中可能出现的跳弹冲击、外力磕碰，也能降低后期维护的配件更换成本，所有型材连接位置均采用标准紧固件锁紧，在户外复杂地形部署时，可快速完成拆装转运，适配临时训练场、固定靶道等不同部署场景。

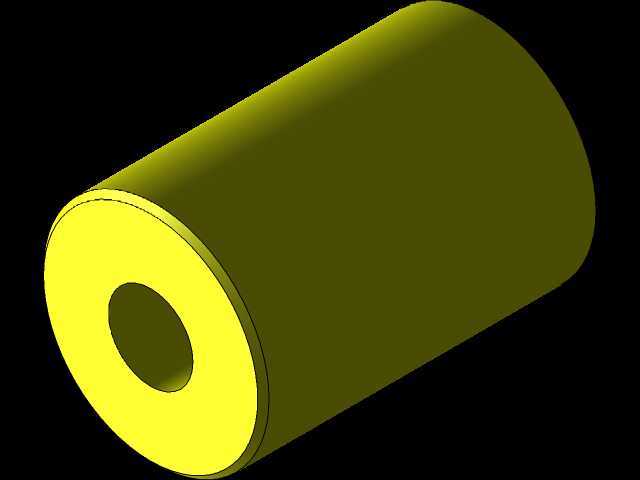

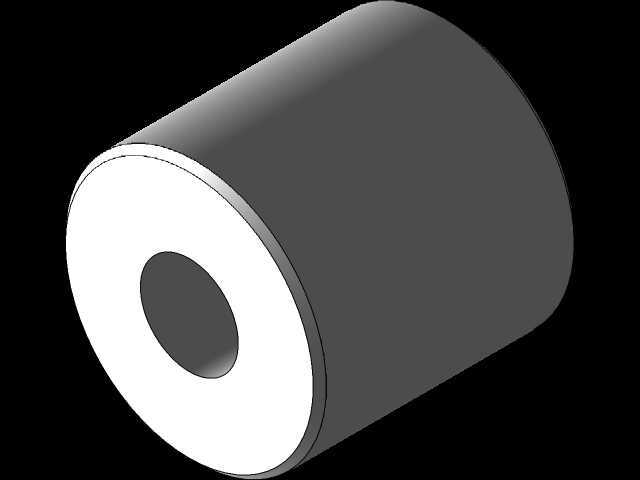

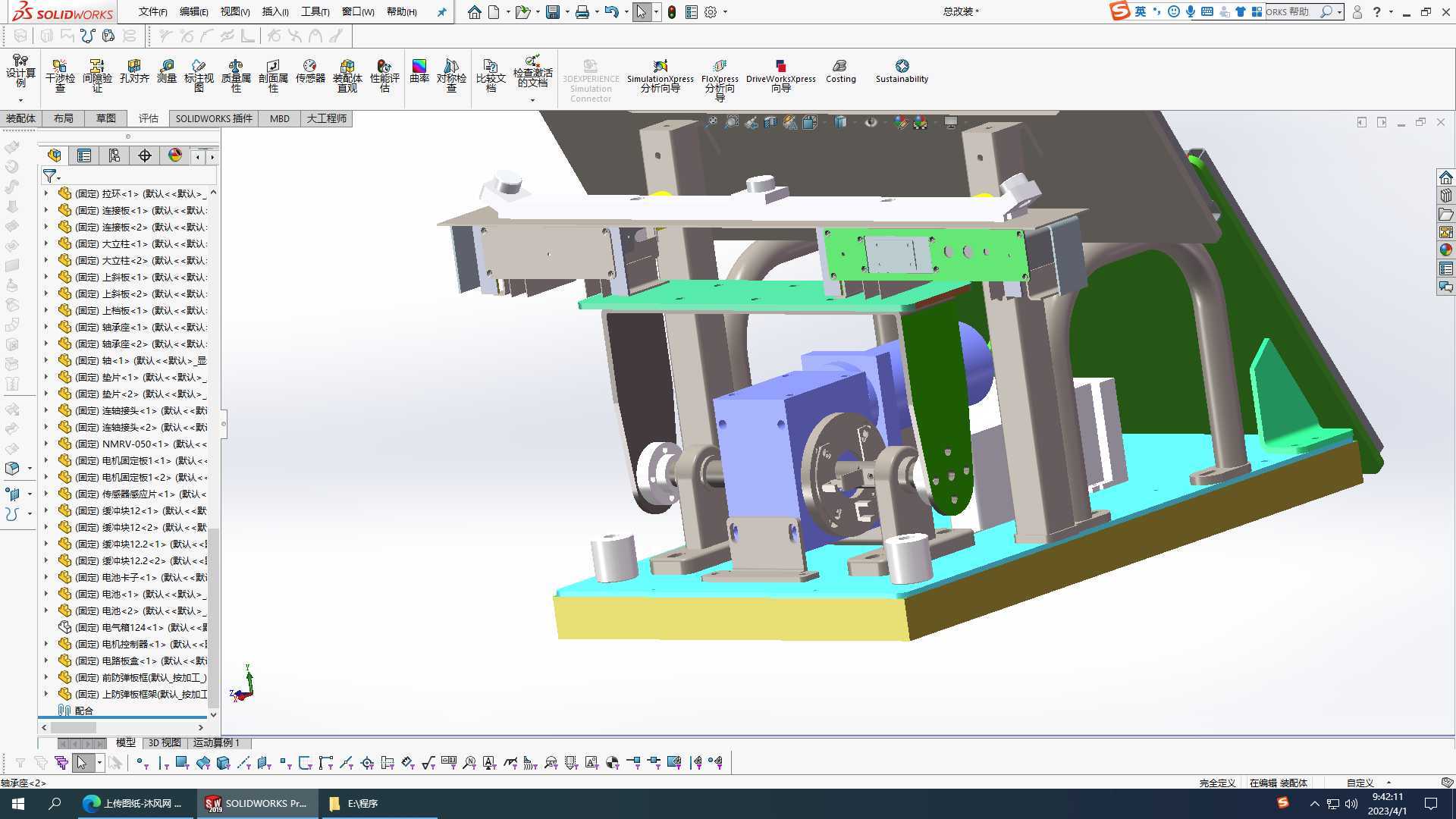

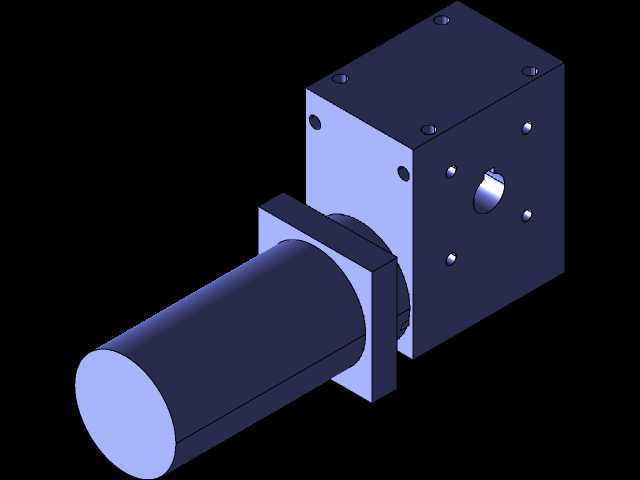

　　设备内部的传动模块采用隐藏式布局，将驱动组件、传动连杆全部收纳在框架内部空腔，避免训练过程中沙尘、雨水侵入传动间隙造成卡滞，外露的靶标安装板设置有快速锁紧结构，可根据训练需求快速更换不同类型的靶纸、靶板，无需借助额外工具即可完成靶标更换操作，大幅缩短训练间隙的准备时长。在功能实现逻辑上，这款靶机的跃倒动作通过连杆机构的定角度摆动实现，驱动端的动力输出经过减速组件放大扭矩后，带动摆臂完成90度范围内的往复转动，实现靶标从卧倒状态到竖直状态的快速切换，动作响应延迟控制在训练要求的阈值范围内，可满足快速出靶、随机隐显的训练要求；结构设计阶段特意优化了传动部件的受力角度，避免摆臂运动过程中出现死点位置，保证长时间连续运行时动作顺畅无卡滞，同时在摆臂的两个极限位置设置有缓冲限位结构，减少动作到位时的刚性冲击，降低结构件的疲劳损耗，延长设备整体使用寿命。

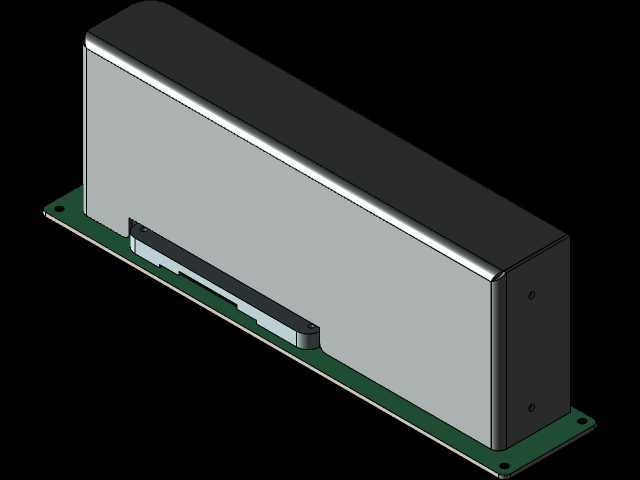

　　从安装边界尺寸来看，这款靶机的整体外轮廓宽度控制在常规靶道的安装尺寸要求范围内，底部框架预留有标准地脚安装孔，既可以通过膨胀螺栓固定在混凝土靶道基础上，也可以搭配可移动配重底座实现无固定基础的快速部署，设备上部的靶标安装面高度符合通用射击训练的靶标高度标准，无需额外调整支架高度即可直接投入使用；内部走线全部采用沿型材内腔布线的方式，所有线缆接头均做防水密封处理，适配户外露天部署的防雨、防尘要求，电气控制模块单独设置在密封仓内，与机械传动区域完全分隔，避免传动部件运行时的震动影响电气元件的连接可靠性。

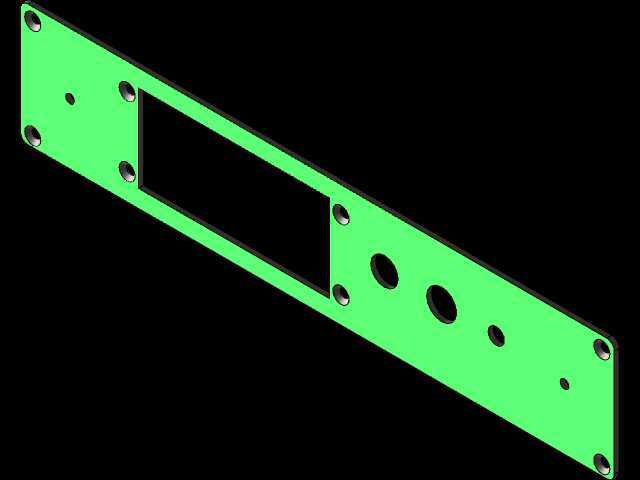

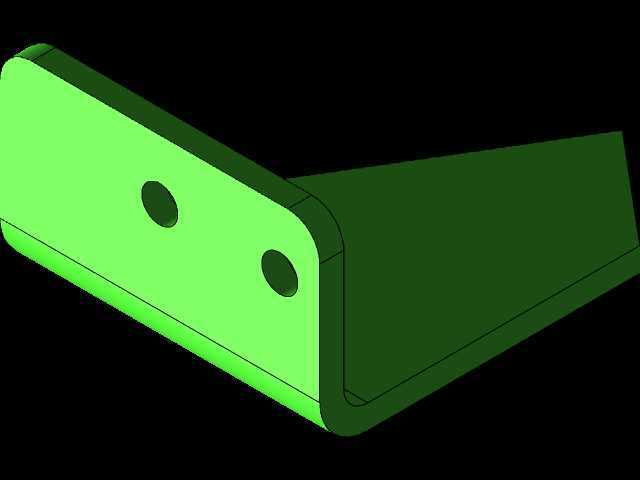

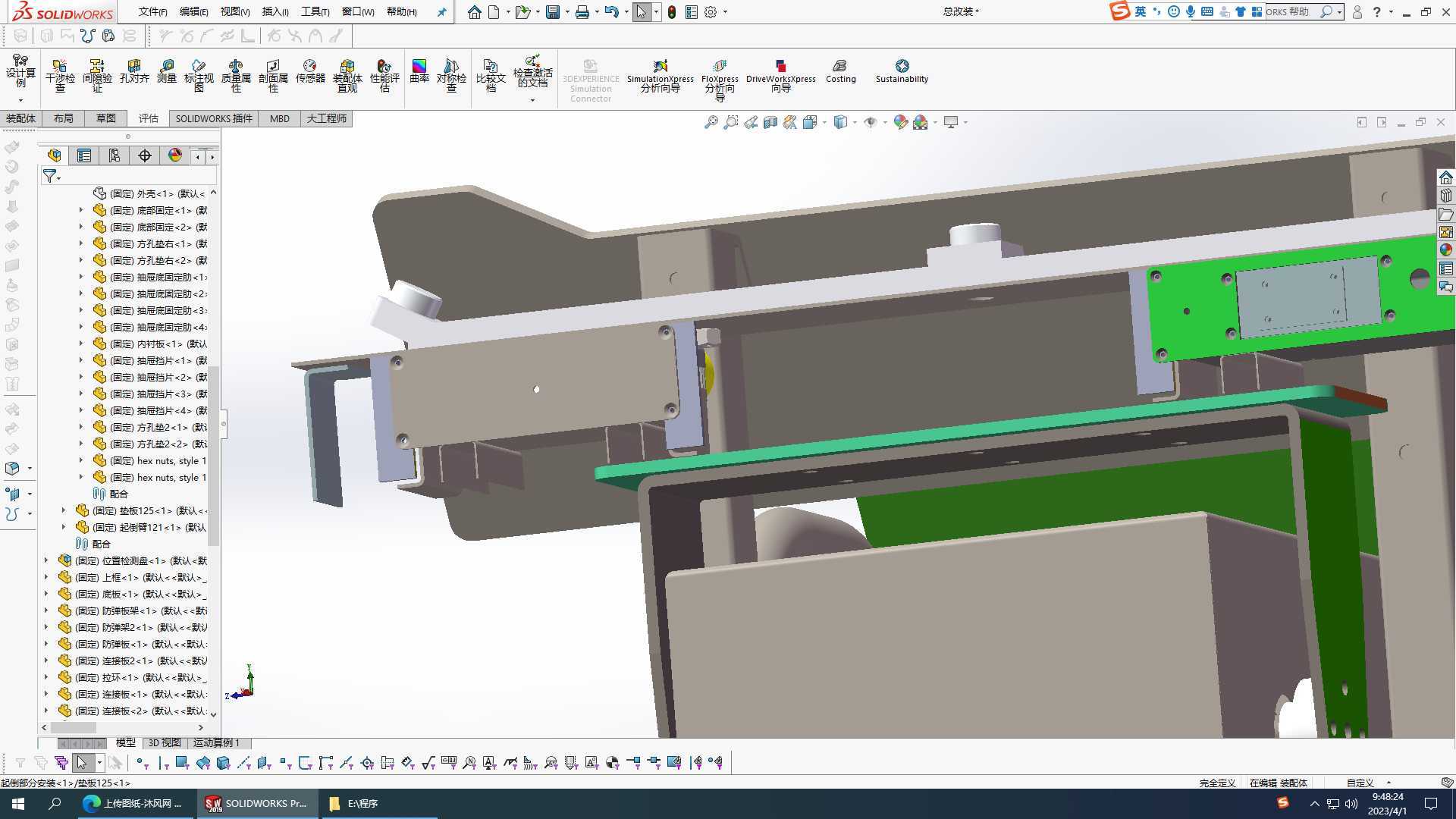

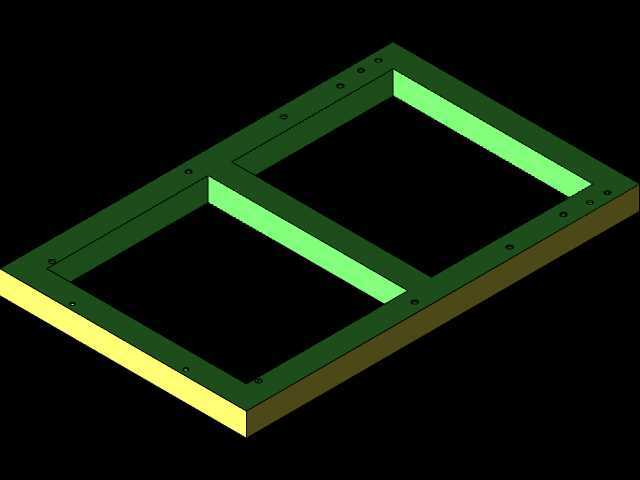

　　在结构细节处理上，所有外露的结构边缘均做了倒角处理，避免安装、转运过程中划伤操作人员，框架上预留的多个安装位可根据后续升级需求，加装命中检测模块、靶标晃动模拟组件等扩展配件，无需对主体框架进行二次打孔加工；绿色涂装的安装板为电气元件的集成安装位，表面预留有标准化的元件安装孔位，可适配不同规格的控制元件、传感元件安装，不同功能的安装板采用差异化颜色区分，也能降低后期维护时的部件识别难度，减少故障排查的时间成本。相较于传统的固定靶架，这种集成了自动跃倒功能的靶机结构，在保证结构强度的前提下尽可能压缩了整体重量，单人即可完成短距离的移位操作，传动结构的设计充分考虑了户外使用的恶劣工况，没有采用精密但易损的复杂传动组件，全部选用通用标准件构成传动链路，即便在偏远训练场出现部件损坏，也能快速找到替换配件完成维修，不会因特殊配件采购周期长影响训练进度。
