IRONCAD Triball空间定位操作结构件

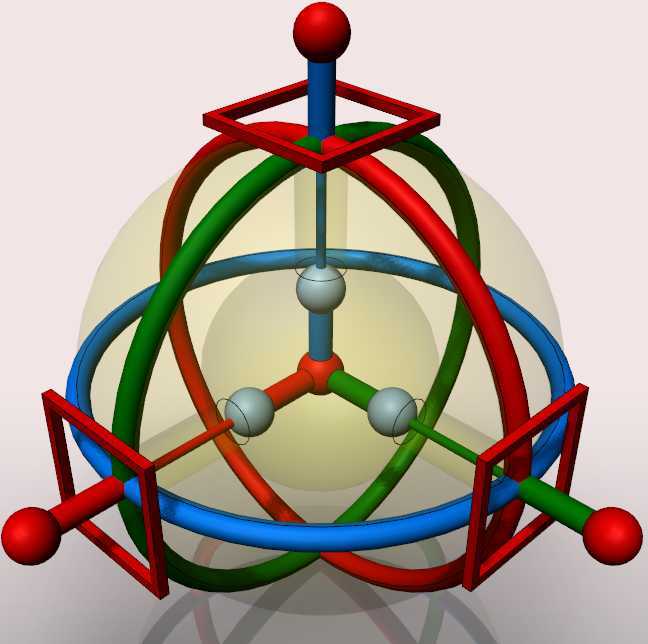

这套空间定位操作结构件的设计，核心是为三维空间内的多自由度位置调整提供直观的物理操作参照，最早这类结构的逻辑源自三维建模软件中的空间拖放控件，实体化后可直接应用在教学演示、工装定位、多轴调整台的操作端设计中。从结构组成来看，三个互相垂直的轴向操作杆分别对应笛卡尔坐标系的X、Y、Z轴，每个轴向末端设置球形操作端与方形定位框，环形轨道则对应绕三个轴的旋转自由度，中心的铰接节点是所有运动的交汇基准，所有构件的运动边界都经过干涉校验，确保轴向移动与周向旋转时不会出现构件碰撞。

在实际应用场景中，这类结构可直接嵌入小型工装的定位调整模块，比如通讯设备组装工位的微型工件定位台，操作人员可通过对应轴向的操作杆直接推动工件沿单轴平移，也可握住环形轨道带动工件绕指定轴旋转，不需要额外切换操作模式，相比传统的多旋钮调整结构，操作逻辑更直观，能大幅降低新操作人员的上手成本。设计过程中优先考虑了操作力的传递路径，每个轴向的操作杆都采用等直径圆截面结构，受力时的抗弯模量均匀分布，末端的球形操作端做了圆弧过渡，避免操作时的应力集中，方形定位框的内边尺寸与对应轴向的杆径保持固定间隙，既可以作为轴向移动的行程限位参照，也能在旋转时提供周向的握持支撑。

三个互相嵌套的环形轨道分别对应三个旋转自由度，环的截面直径经过反复校核，确保人手握持时的贴合度，环与中心节点的连接采用铰接结构，旋转阻尼可通过中心节点的预紧螺钉调整，适配不同操作力度的需求。轴向杆上设置的球形节点是位置刻度的基准点，每个节点到中心原点的距离相等，可配合外置的位移传感器实现精准的位置反馈，不需要额外加装标尺就能直观判断当前的位移量。安装边界方面，整套结构的外接轮廓以中心原点为球心，最大外接球直径可根据实际应用场景缩放，基础版本的最大外伸尺寸适配桌面级操作工位，安装时仅需要固定中心原点的基座即可，三个轴向的操作端不需要额外支撑，所有运动构件的重量都通过中心铰接节点传递到基座，不会出现偏载倾覆的问题。

在结构细节处理上，不同轴向的构件采用差异化的颜色区分，对应三维建模软件中三个坐标轴的常规配色，操作人员不需要记忆轴向对应关系，通过颜色就能快速识别当前操作的自由度，降低误操作概率。每个环形轨道的内侧都设置了隐藏式的阻尼槽，旋转到常用角度位置时会产生轻微的卡位反馈，方便操作人员快速定位到0度、90度、180度等常用转角位置，不需要反复核对角度值。轴向杆的表面做了防滑纹理处理，推动时不会出现打滑问题，末端的方形定位框边角做了倒圆角处理，避免操作时划伤手部。

从设计逻辑来看，这套结构没有冗余的装饰构件，所有外形特征都服务于操作功能，每个构件的尺寸比例都经过人机工程校核，操作端的握持尺寸适配成年人的手部大小，操作行程覆盖常规工装调整的全范围，不需要额外加装延长杆就能满足大部分工位的调整需求。中心节点的内部采用万向铰接结构，三个轴向的转动互相独立，调整一个轴向的位置或角度时不会干扰其他轴向的定位状态，调整完成后可通过中心的锁紧装置固定所有自由度，确保定位后的位置不会因为外力出现偏移。
