嵌套镂空立方体艺术摆件结构设计

这款嵌套镂空立方体结构，最初的设计出发点是面向桌面工艺摆件、科技馆几何展品以及3D打印创意实训场景的结构验证，在做结构拆解的时候，首先要考虑的是多层嵌套结构的同轴度控制——从最外层的立方体框架开始，每一层向内收缩的立方体都要保持六个面的中心开孔完全对齐，避免层与层之间出现干涉，同时要保证每一层的连接筋厚度均匀，不会因为壁厚差过大导致3D打印或者注塑成型的时候出现缩痕、翘曲的问题。

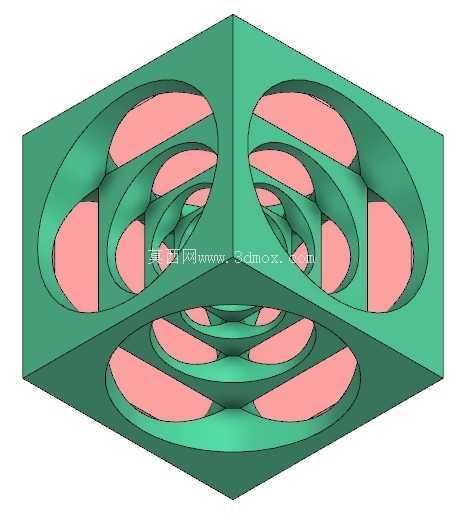

从实际应用场景来看，这类结构除了作为工艺陈设品之外，还可以作为几何教学的具象教具，帮助学习者理解空间嵌套结构、等距缩放以及空间曲面过渡的逻辑，也可以作为文创产品的结构原型，搭配不同的表面处理工艺做衍生设计。在做结构设计的时候，最外层立方体的六个面都做了大直径的圆形开孔，开孔边缘做了R2的圆角过渡，既避免了锐边带来的安全隐患，也能让视线直接穿透到内部的嵌套层，强化视觉上的纵深感，每一层立方体的棱边都做了0.8mm的倒角，避免应力集中导致的结构破损，尤其是如果采用光敏树脂3D打印制作的时候，锐边位置很容易在后期处理的时候崩边，圆角过渡能大幅提升成品的结构强度。

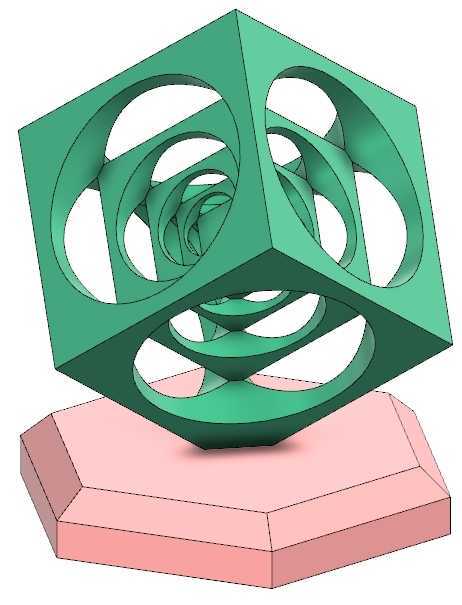

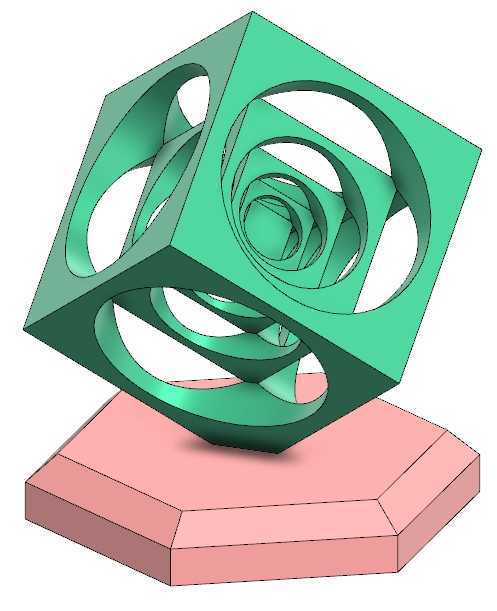

在尺寸边界的把控上，最外层立方体的外接尺寸控制在120mm见方，搭配底部的八边形承托底座，底座的厚度设置为12mm，底座与最底层立方体的接触位置做了嵌入式的定位槽，定位槽深度2mm，刚好卡住最外层立方体的下棱边，不需要额外粘接就能保证摆放的时候不会出现滑移，底座的八个边角都做了3mm的倒角，避免摆放的时候刮擦桌面。层与层之间的间隙控制在5mm，这个间隙尺寸是经过反复验证的：间隙过小会导致视觉上的层次感模糊，看起来像是实心块上掏的洞，间隙过大则会让内部的嵌套层显得松散，整体结构的稳定性不足，5mm的间隙既能保证每一层的结构轮廓清晰可见，也能让层与层之间的连接筋有足够的排布空间。

连接筋的设计是整个结构的核心，每一层立方体之间不是完全独立悬浮的，而是通过六个面对应位置的弧形连接筋做衔接，连接筋的截面是直径4mm的圆形，沿着开孔的弧度做平滑过渡，从外层立方体的开孔内壁自然延伸到内层立方体的外棱面，没有突兀的折角，这样的设计一方面能保证力的传递均匀，拿起整个摆件的时候，受力会通过连接筋均匀分散到每一层结构上，不会出现某一层因为受力集中断裂的问题，另一方面弧形的连接筋和圆形开孔的轮廓相呼应，整体视觉上更协调，不会因为直棱直角的连接破坏几何美感。

在做建模逻辑梳理的时候，首先要确定整个结构的中心基准，所有的立方体缩放、开孔位置、连接筋路径都要以同一个三维坐标原点为基准，避免出现层间偏移，最开始做草图的时候，先在三个基准面上分别绘制正方形轮廓和中心圆，通过等距偏移的方式生成每一层立方体的截面轮廓，再通过拉伸生成基础的立方体框架，之后用布尔运算开出六个面的中心圆孔，再通过扫描特征生成层间的弧形连接筋，最后做所有棱边和开孔边缘的圆角过渡。需要注意的是，布尔运算的时候要提前检查所有实体的合并状态，避免出现零厚度的几何错误，尤其是连接筋和立方体壁面衔接的位置，要做0.2mm的延伸重叠，避免后期导出其他格式的时候出现面的破损。

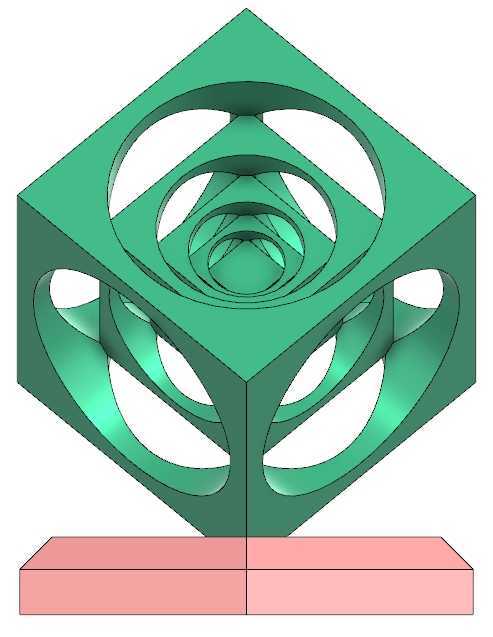

从安装和使用的角度来说，这个结构是一体化成型的，不需要额外的装配工序，不管是采用3D打印、注塑还是失蜡铸造的工艺，都可以一次成型，不需要后续的拼接组装，底部的八边形底座可以和主体结构分开制作，也可以做成一体化结构，分开制作的好处是可以给底座和主体做不同的表面配色，比如主体做哑光绿的质感，底座做淡粉色的磨砂质感，和展示图中的效果一致，提升视觉上的层次感。如果作为桌面摆件使用，整体重量控制在300g以内，不会因为过重导致摆放不稳，底座的底面可以粘贴防滑绒垫，进一步提升放置的稳定性，避免被误碰滑落。

在结构强度验证方面，通过有限元简单分析可以发现，当整体结构承受竖直方向10N的压力时，最大应力出现在最内层立方体的连接筋位置，应力值远低于常用PLA、光敏树脂以及ABS材料的屈服强度，正常摆放和拿取的过程中不会出现结构损坏的问题。如果要放大尺寸作为展厅的大型展品，只需要等比例放大所有尺寸，同时对应增加壁厚和连接筋的直径，保证大尺寸下的结构刚性即可，层间的间隙比例保持不变，就能维持原有的视觉嵌套效果。
