3.5英寸超声波探头固定底座结构

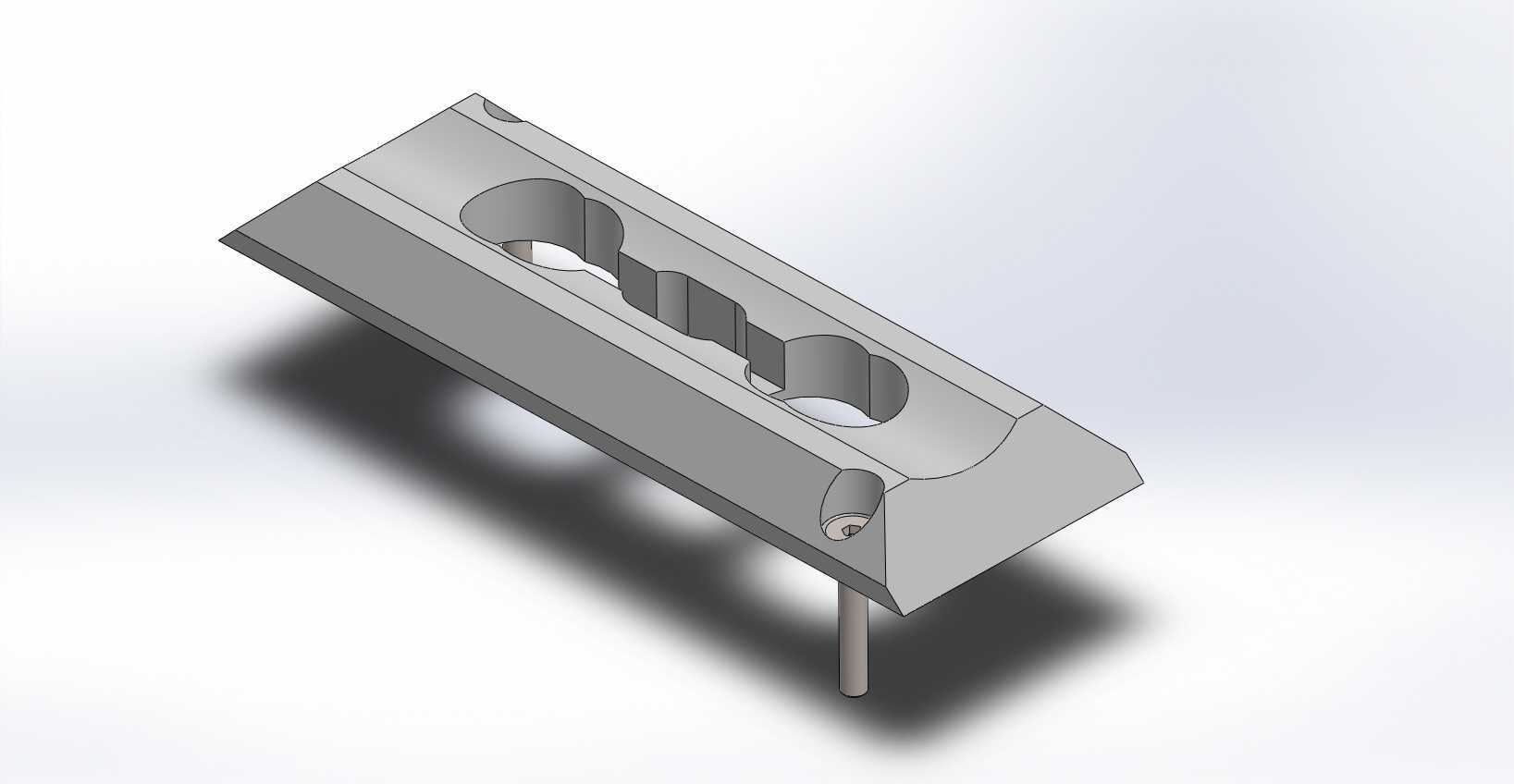

　　这款3.5英寸规格的超声波探头固定底座，是超声检测类设备上的核心安装承载部件，日常在工业无损探伤、流体管道流量监测、工业物位检测、医疗超声设备探头定位等场景中都有广泛应用，核心作用是为超声换能元件提供稳定的安装基准，同时保证探头与被测面的耦合间隙、垂直度符合检测精度要求，避免因安装偏移导致的信号衰减、检测数据偏差问题。从结构设计来看，底座主体采用长条形块状构型，主体上开设的两处圆形沉孔是探头的安装定位位，沉孔的深度与直径公差按照常用3.5英寸超声探头的外形尺寸匹配设计，能够保证探头装入后端面与底座安装面齐平，不会出现探头突出或者凹陷过多的问题，中间连通的异形槽是走线与耦合剂导流通道，既可以容纳探头的信号传输线缆，避免线缆被挤压破损，也能让检测时涂抹的耦合剂顺着槽体均匀分布在探头工作面，减少耦合气泡对信号传输的干扰。

　　底座一端伸出的细杆结构是定位导向柱，安装时可以先将导向柱插入设备安装板的预加工定位孔内，快速完成底座的初定位，降低装配时的对位难度，提升批量装配的效率。底座的安装接触面做了铣平处理，平面度控制在0.02mm以内，能够保证安装后与设备安装面完全贴合，不会出现倾斜翘边的问题，避免长期使用后底座移位导致的检测角度偏移。在设计思路上，这款底座优先考虑了安装兼容性与结构刚性，主体壁厚做了均匀化处理，最薄处壁厚不小于3mm，既能够承受探头安装时的压紧力，也不会因为壁厚突变导致注塑或者机加工过程中出现变形问题，两处安装孔的中心距按照行业通用的探头间距标准设计，可以直接替换同规格的老旧探头底座，不需要对原有设备的安装板做二次加工，降低设备维护的改造成本。

　　安装边界方面，底座整体长度适配3.5英寸规格的安装空间，宽度方向的尺寸控制在常用安装槽的公差范围内，安装时只需要在设备安装板上加工对应直径的定位孔与两个固定螺纹孔，即可完成装配，不需要额外设计定制转接件。底座的边角位置都做了R1.5的圆角处理，既可以避免装配时锐边划伤操作人员，也能减少应力集中，提升底座的抗冲击性能，在设备移动或者轻微震动的工况下，不会出现边角开裂的问题。中间的走线槽宽度按照常用超声探头的线缆直径设计，槽口边缘做了倒圆角处理，避免穿线时割破线缆绝缘层，造成信号干扰或者短路问题。

　　在实际使用中，这款底座可以适配多种同尺寸的压电式超声探头，不管是接触式探伤探头还是液浸式检测探头，都可以通过调整沉孔内的密封垫圈厚度来适配不同的探头长度，满足不同检测场景的安装需求。底座的下端面也就是与被测件接触的一侧，做了微弧面处理，能够更好地贴合曲面被测件的表面，比如管道外壁、弧形工件表面等场景下，不需要额外加工适配垫块，就可以保证探头与被测面的耦合效果，减少信号反射损失。
