联力机箱数据线适配外壳结构设计

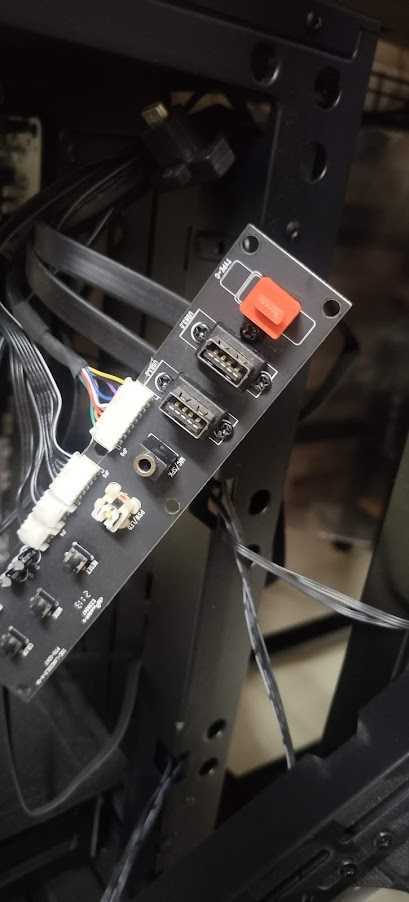

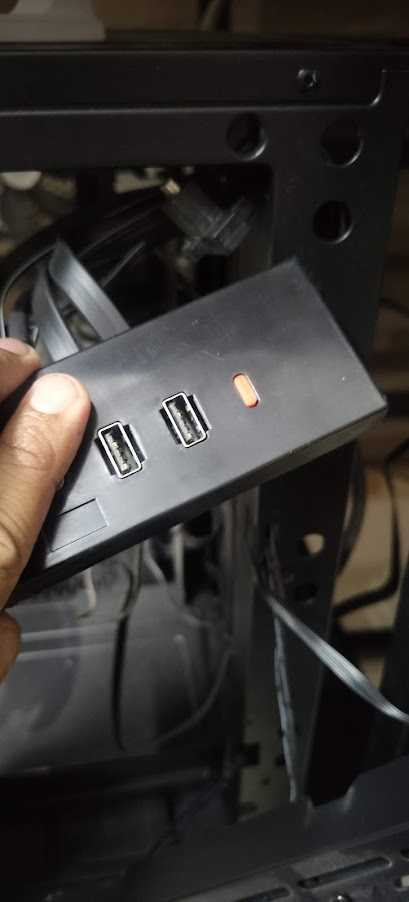

　　在PC硬件改装与机箱理线的实际作业场景中，原厂配件缺货是从业者经常遇到的问题，这款适配联力Lancool II机箱的数据线外壳，正是针对原厂专用数据线缺货的实际工况开发的替代结构件，可配合市售通用数据线完成改装适配，满足机箱内部走线的规整性与接口对位精度要求。从结构设计思路来看，整个壳体采用分体式卡扣结合的装配逻辑，没有额外的紧固件需求，用户只需要将通用数据线的接头部分嵌入壳体对应的型腔内部，对准定位槽位扣合上下壳体即可完成组装，不需要额外的粘接或者螺丝固定，大幅降低了普通用户的改装门槛。

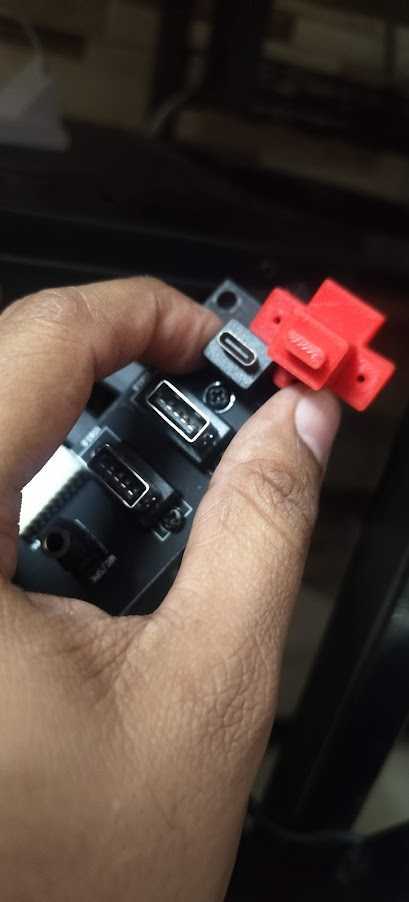

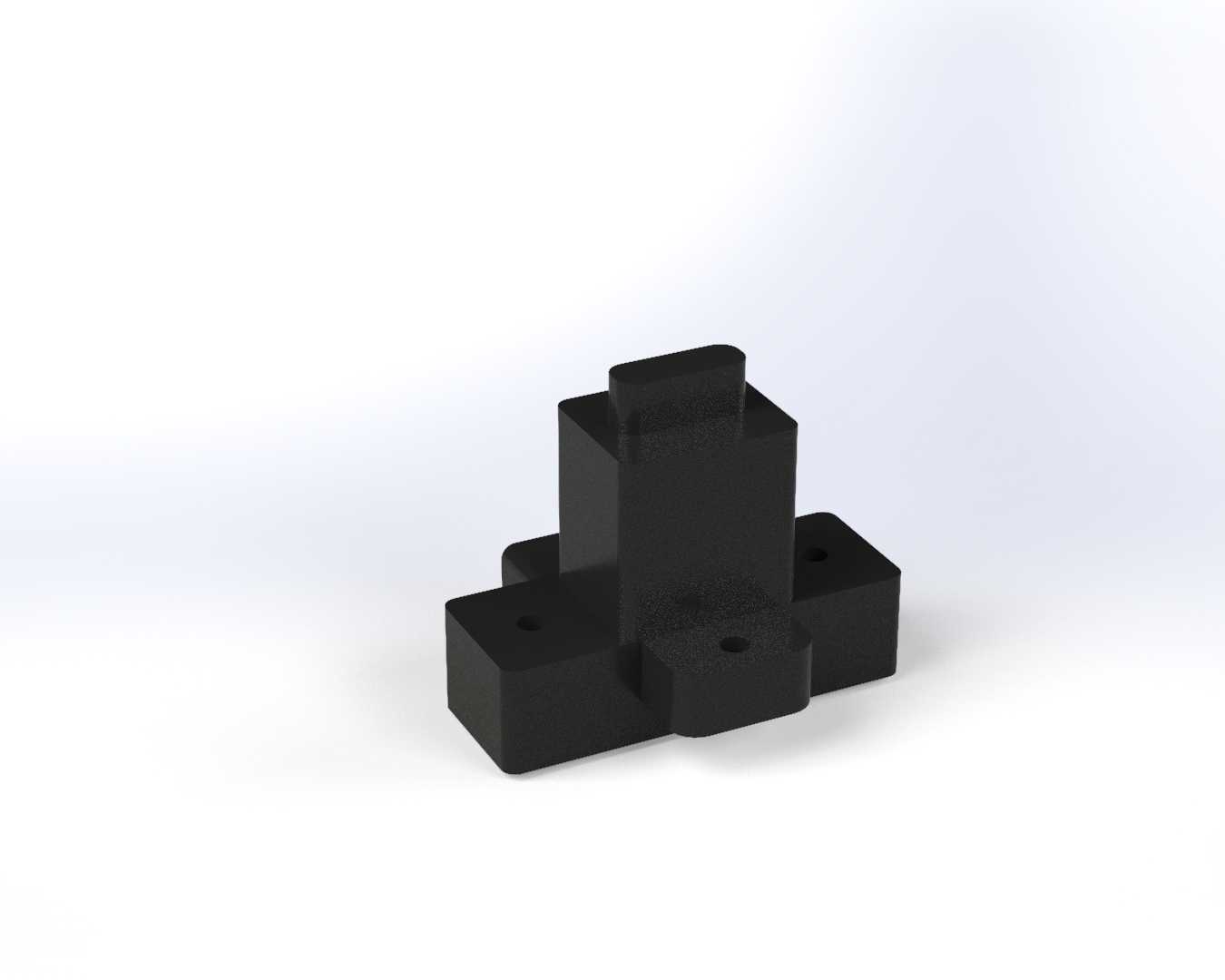

　　壳体的主体型腔完全匹配通用Type-C数据线接头的外形尺寸，内部预留了0.2mm的装配间隙，既可以保证接头装入时不会出现卡滞，也能避免间隙过大导致接头晃动、接触不良的问题；壳体两侧延伸出的带孔安装耳，是专门对应机箱内部原有数据线固定位的安装孔位设计的，安装耳的厚度为2.5mm，孔位直径3mm，和原厂固定螺丝的规格完全匹配，安装后可以和原厂配件一样实现稳固固定，不会因为机箱搬运或者线材拉扯出现移位。中间凸起的定位柱结构，是对应机箱面板侧的接口避让槽设计的，装配后凸起部分可以精准嵌入机箱面板的对应槽位，保证壳体和机箱面板之间的缝隙均匀，不会出现突出或者凹陷的问题，外观上可以达到和原厂配件一致的贴合效果。整个壳体的壁厚统一设置为1.8mm，这个厚度是针对FDM3D打印工艺优化的参数，既可以保证打印过程中不会出现壁厚过薄导致的结构强度不足、打印翘边的问题，也不会因为壁厚过厚导致打印时间过长、材料浪费的情况，普通桌面级FDM打印机使用常规PLA或者PETG材料就可以完成打印，不需要特殊的支撑结构，打印时将壳体的安装面朝下放置在打印平台上，所有悬空结构的倾斜角度都大于45度，可以实现无支撑打印，大幅降低打印后的后处理工作量。

　　从实际使用的功能特性来看，这款壳体除了起到固定数据线接头、匹配机箱安装位的作用之外，还可以对数据线接头部分起到防护作用，避免日常插拔线材时接头受力过大导致的线材根部断裂、焊点脱开的问题，壳体边缘全部做了R0.5的圆角处理，不会出现锋利的边角，安装和拆卸过程中不会划伤手部或者机箱内部的其他线材。在实际改装作业中，用户可以根据自己手头选用的通用数据线的实际尺寸，对壳体的型腔尺寸做微小的调整，比如部分数据线的接头外壳厚度存在公差，可以通过微调型腔的深度或者宽度来适配，不需要重新设计整个壳体结构，设计文件的特征树保留了所有的参数化特征，修改时只需要调整对应草图的尺寸参数即可重新生成模型，不需要进行复杂的曲面重构。

　　考虑到机箱内部的使用环境，壳体的工作温度范围在-10℃到60℃之间，完全满足机箱内部常规的工作温度要求，使用PLA材料打印的壳体可以在50℃以下的环境中长期使用，如果机箱内部散热条件较差、温度较高，可以选用PETG或者ABS材料打印，获得更好的耐热性能。整个壳体的外形没有多余的装饰结构，全部以功能性设计为主，外表面平整，打印后只需要简单去除层纹就可以达到和机箱内部黑色塑料配件一致的外观效果，如果有外观需求也可以在打印后进行喷漆处理，和机箱整体风格保持统一。在安装边界的设计上，壳体装配完成后，整体的外轮廓尺寸完全控制在原厂配件的安装空间范围内，不会和机箱内部的其他结构比如硬盘架、走线槽、风扇位产生干涉，安装后线材的出线角度和原厂配件保持一致，不会出现线材过度弯折导致的信号传输问题，Type-C接口的对位精度控制在0.1mm以内，插入机箱面板的接口时不会出现对位不准、插不进去的问题。
