线束加工用自动剥线设备结构设计

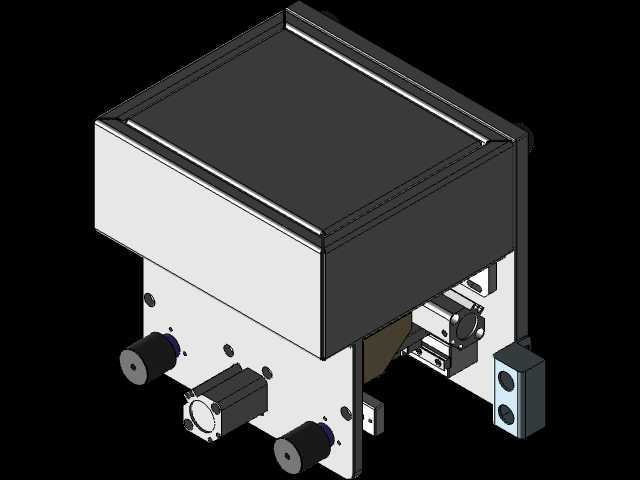

　　在线束加工的量产环节里，剥线工位的精度一致性直接决定后续端子压接、连接器装配的良率，手工剥线不仅效率难以匹配产线节拍，还容易出现线芯划伤、绝缘层残留长度不均的问题，这款自动剥线设备的结构设计，正是针对多规格通讯线缆、电子线束的剥皮工序做的定向优化。从整机结构布局来看，设备采用上置护罩+下置安装基座的分层设计，上部封闭护罩主要用来容纳传动机构与电控组件，既可以避免加工过程中线缆碎屑落入传动副造成卡滞，也能在设备运行时隔绝运动部件，降低操作安全风险，护罩边缘做了折边强化处理，长期使用不会出现钣金形变问题。

　　下部基座集成了三组驱动辊轮与剥皮执行组件，辊轮采用防滑耐磨的聚氨酯包胶材质，针对不同线径的线缆可以通过侧面的调节旋钮调整压合间隙，既不会因为压力过大压伤线芯，也不会因为压力不足出现送线打滑的问题，送线精度可以控制在0.1mm级别，适配0.5mm到6mm线径的单股、多股线缆加工需求。设备的剥皮执行端采用双刀片对切结构，刀片的切入深度可以根据线缆绝缘层厚度做微米级调整，能够精准切断PVC、PE、特氟龙等不同材质的绝缘层，不会损伤内部铜芯，针对半剥、全剥的不同工艺需求，还可以通过调整刀片的退刀行程实现不同的剥皮效果，半剥状态下绝缘层不会完全脱离线缆，方便后续工序的线头整理。

　　从安装边界来看，整机的安装孔位集中在基座底部的四个凸台位置，凸台上预留了通孔与定位销孔，既可以直接安装在标准铝型材工作台上，也可以集成到全自动线束加工流水线中作为工位单元使用，设备侧面预留了气源与电气接口，对接流水线的控制系统时不需要额外做结构改造。在实际应用场景中，这类设备既可以作为独立工位用于小批量多品种的线束加工车间，也可以多台联机配合送线机、端子压接机、沾锡机组成全自动线束加工产线，针对通讯行业常用的网线、信号线、电源线都能实现稳定的剥皮加工，相比传统的手工剥线或者半自动剥线工具，加工效率可以提升3倍以上，同时能避免人工操作带来的线芯损伤、长度不一致等问题。

　　设计过程中重点考虑了易损件的快换需求，刀片、辊轮这些长期磨损的部件都采用了快拆式安装结构，不需要复杂的工具就能完成更换，日常维护时只需要定期清理辊轮与刀片附近的线缆碎屑，加注少量润滑脂就能保证长期稳定运行，设备的传动结构采用同步带+精密导轨的组合，运行噪音低，传动间隙小，长时间连续工作也不会出现送线长度偏差变大的问题。基座侧面的安装凸台还可以根据需求加装导向管、线缆校直器等附件，针对带屏蔽层的同轴电缆，也可以通过更换专用刀片实现屏蔽层与绝缘层的分层剥离，拓展设备的加工适配范围。整机的结构重心集中在下部基座位置，运行过程中不会出现明显的震动，不需要额外做地基固定，放置在水平工作台面上就能稳定工作，上部护罩可以快速拆卸，需要检修内部传动组件时只需要拧下侧面的固定螺丝就能打开护罩，维护操作的可达性很好。
