文件夹宣传册插入导轨结构设计

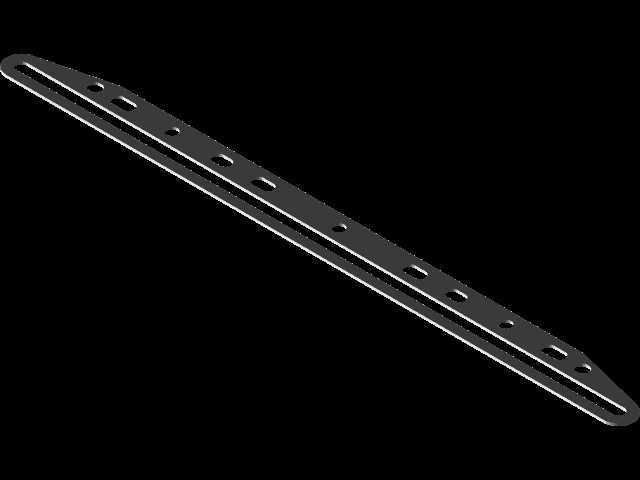

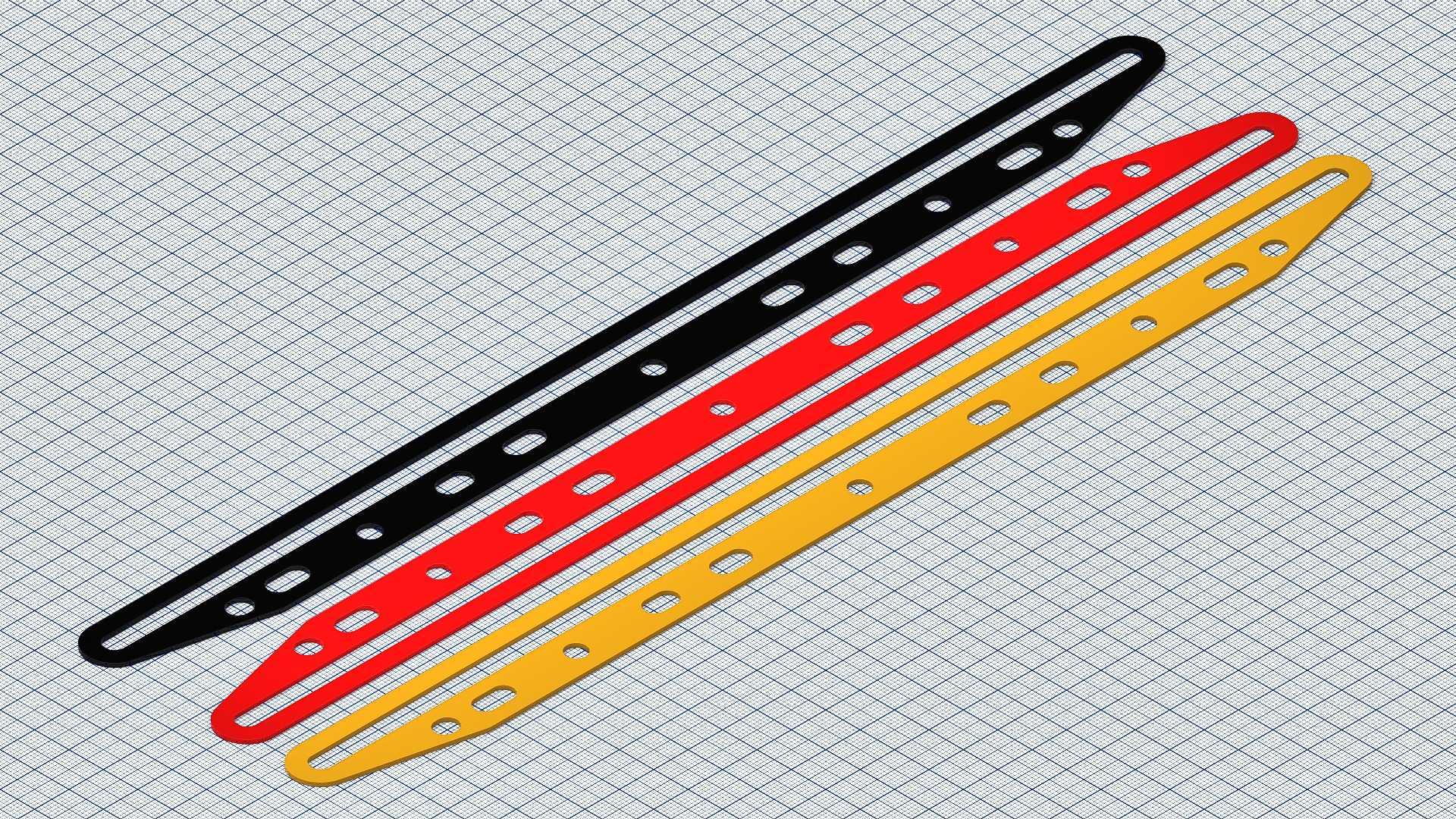

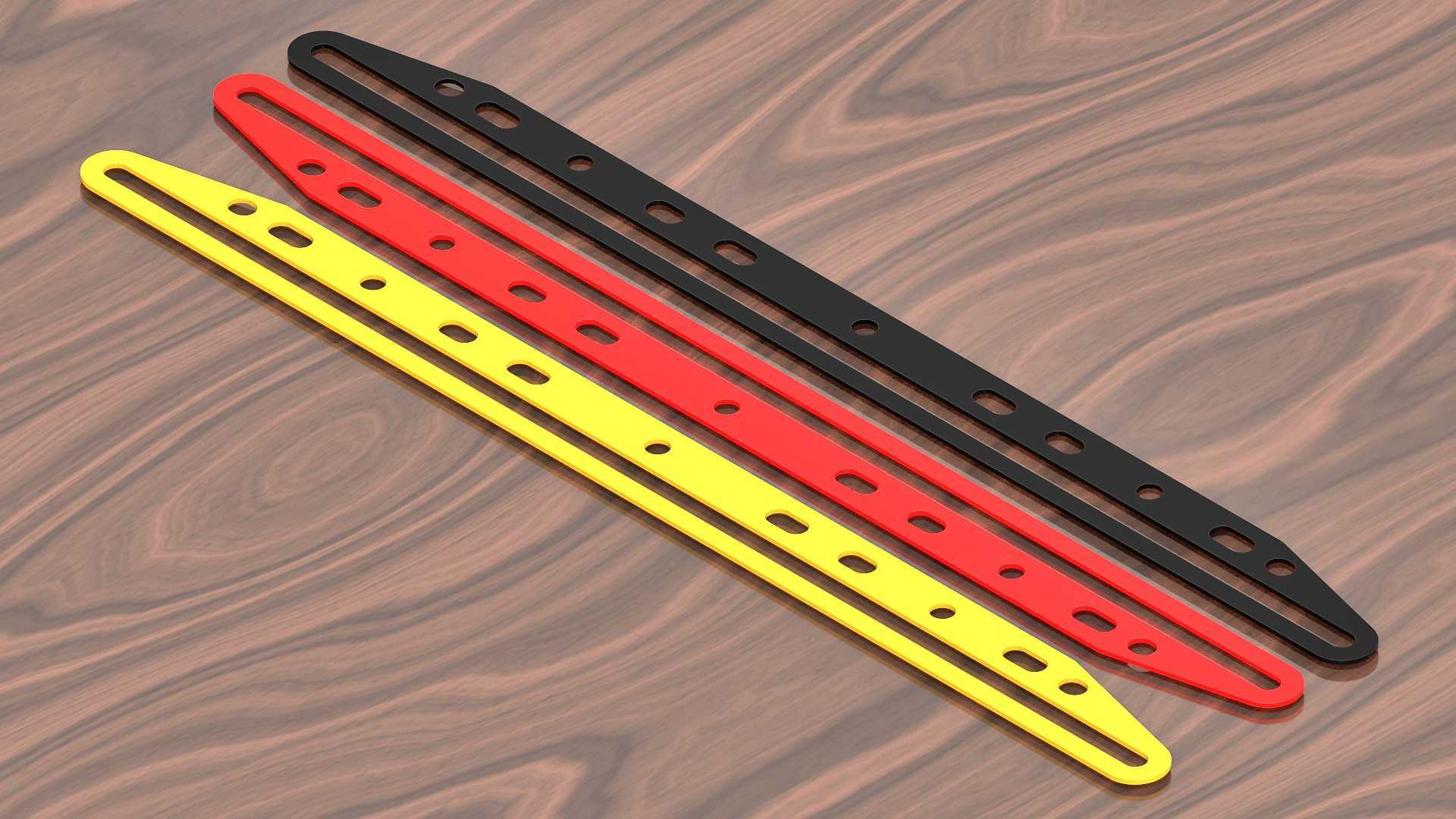

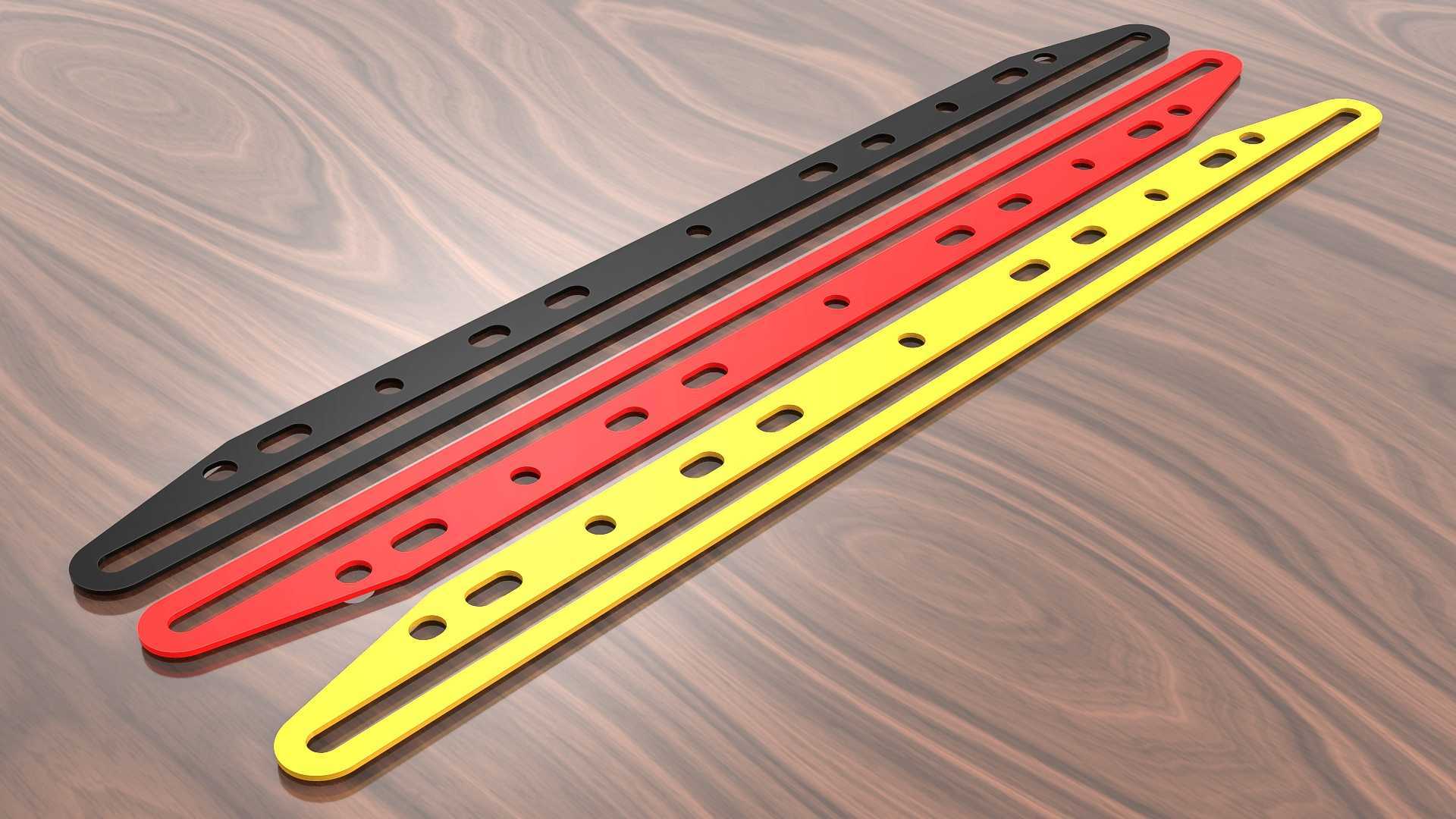

　　日常办公场景里，纸质宣传册、产品单页插入文件夹时，常出现页边卷曲、插装错位、多次取放后页边磨损起毛的问题，这类插入导轨就是为解决该类痛点设计的内嵌式导向构件，目前广泛应用在企业样本册、招投标文件套装、展会资料夹、产品说明书活页套装等场景，作为文件夹内侧的固定导向结构，引导纸质资料顺畅插入，同时对插入的纸张侧边形成限位承托，避免纸张在文件夹内出现窜动、折边。从结构设计逻辑来看，该导轨采用长条形对称式窄边结构，整体为等宽长条形态，两端做圆弧收头处理，避免尖锐边角划伤纸张或者操作人员手指，沿导轨长度方向均匀排布多组椭圆形通孔，一方面是通过孔洞减少材料用量，降低单件生产成本，另一方面这些通孔可配合文件夹内侧的热熔胶点、塑料卡扣或者冲压凸点，实现导轨与文件夹基材的牢固固定，避免导轨在反复插拔纸张的过程中出现移位、脱落。

　　导轨的截面采用带微小导向倾角的设计，插入端做了0.3mm左右的倒角过渡，纸张插入时可顺着倒角斜面滑入导轨与文件夹壁形成的插槽内，无需刻意对齐页边即可顺畅推入，大幅降低资料装夹的操作难度。从安装边界来看，该导轨的长度适配常规A4幅面文件夹的侧边安装位，宽度控制在8mm范围内，安装后不会占用文件夹内部过多的纸张容纳空间，厚度控制在1.2mm，不管是采用PP塑料注塑成型，还是采用冷轧钢带冲压成型，都能保证足够的结构强度，反复插拔上千次也不会出现弯折变形、边缘起毛刺的问题。

　　设计过程中针对两种常用材质做了差异化的结构优化：采用塑料材质生产时，导轨边缘做R0.5的圆角处理，避免注塑飞边划伤纸张表面，同时在导轨背面增设0.2mm高的定位筋，安装时可卡入文件夹预制的定位槽内，点胶固定后不会出现偏移；采用冲压金属板生产时，对冲压切口做滚边去毛刺处理，所有孔洞边缘做压平处理，避免金属锐边割破纸张，同时金属材质的导轨可适配需要频繁更换资料的高频使用场景，抗磨损性能更优。导轨上的孔洞排布经过反复调试，孔间距控制在15mm，既保证固定点的密度足够，不会出现导轨局部翘起的问题，又不会因为孔洞过多降低导轨整体的结构刚度，两端的孔洞距离端部保持10mm的安全距离，避免端部固定点过近导致受力时端部开裂。

　　实际使用过程中，两根平行安装的导轨可分别对纸张的两个侧边形成导向，纸张插入时顺着导轨的导向斜面滑入，完全插入后导轨的侧边会对纸张形成左右限位，即使文件夹倒置或者受到晃动，内部的纸张也不会出现滑出、错位的情况，相比传统的文件夹压条结构，这种插入导轨的装夹效率更高，不需要额外掰开压条，直接顺着导轨推入即可完成资料装夹，取放资料时也不会对纸张的装订边造成折损。在结构建模阶段，针对导轨的导向倾角做了多轮仿真验证，倾角过小会导致纸张插入时容易卡滞，倾角过大会导致导轨对纸张的限位能力不足，最终确定的15度导向倾角可适配70g到250g不同厚度的纸张，不管是普通复印纸还是铜版纸做的宣传册，都能顺畅插入。同时导轨的整体平面度控制在0.1mm以内，安装后与文件夹内壁完全贴合，不会出现局部凸起导致纸张插入时出现拱起的问题。针对不同的文件夹配色需求，导轨可做不同的表面处理，塑料材质可直接注塑成不同颜色，金属材质可做喷塑、电泳处理，匹配不同外观风格的文件夹产品，兼顾实用性与外观一致性。
