钢质拉链拉头锁扣结构三维设计

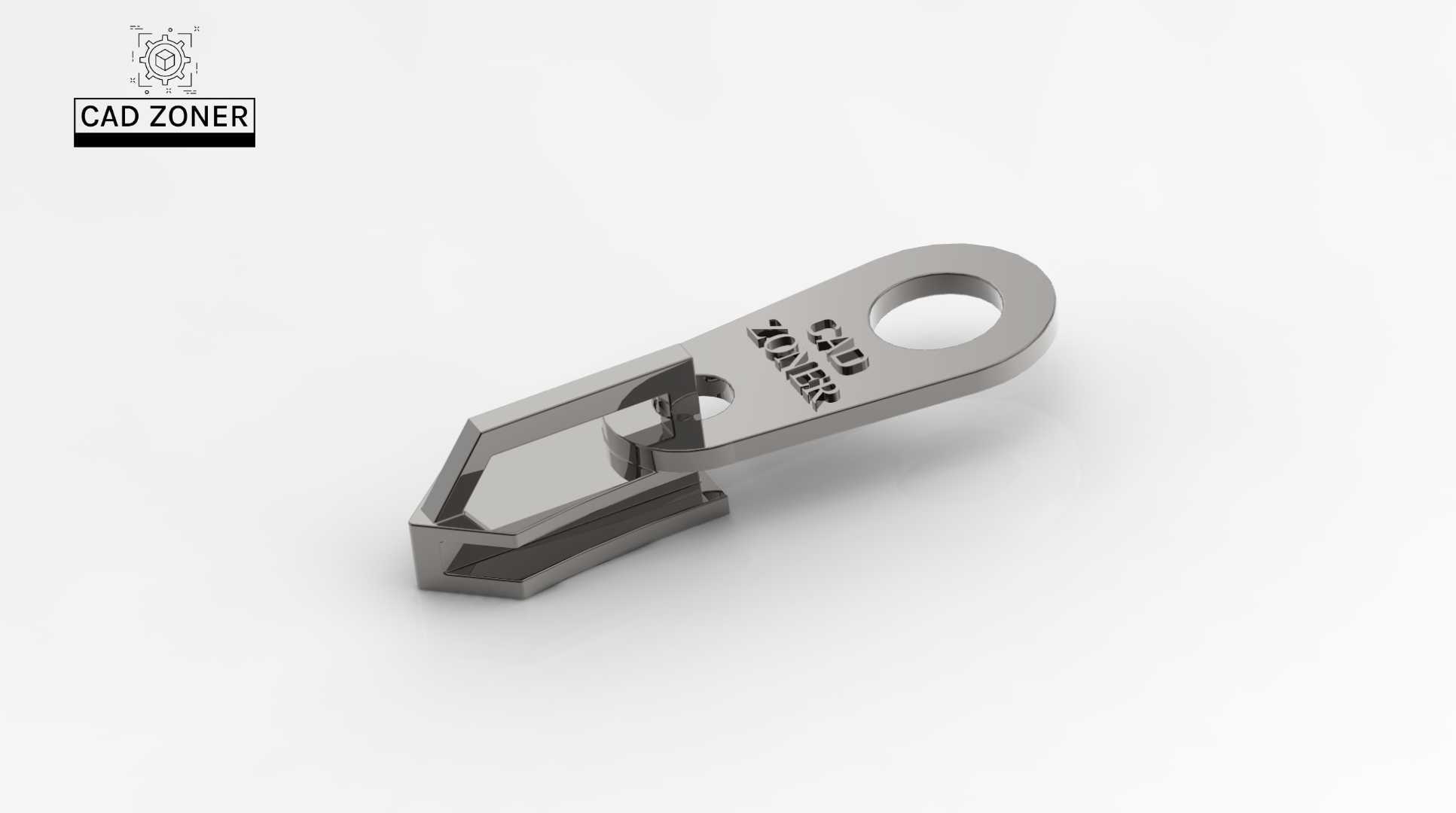

　　日常接触的箱包、户外装备、工业防护套等场景中，拉链拉头的锁止可靠性直接决定了使用体验，这款钢质锁扣式拉链拉头，正是针对常规拉头易滑脱、受力后自行开裂的痛点做的结构优化。从结构逻辑来看，整个零件分为拉片连接端、锁舌卡位、主体基座三个核心功能区，拉片连接端做了带通孔的吊耳结构，通孔内壁做了0.2mm的倒角处理，既可以穿入织带拉绳，也能适配金属拉片的铆接安装，避免拉片反复弯折后出现应力断裂。锁舌部分采用楔形切入设计，锁舌伸出长度为2.3mm，刚好可以卡入拉链链牙的间隙中，当拉头受到沿拉链开合方向的外力时，楔形面会将外力转化为锁舌的下压力，外力越大锁止越紧，不会出现常规拉头受拉扯就滑开的问题。

　　主体基座的内腔做了和拉链链牙匹配的导向滑槽，滑槽两侧的壁厚均匀控制在1.5mm，既保证了整体结构强度，也不会因为壁厚过大导致拉头整体重量超标，滑槽入口处做了R0.8mm的圆角过渡，能减少链牙滑动时的磨损，延长拉链整体的使用寿命。从安装边界来看，这款拉头适配5号规格的树脂、金属拉链，安装时不需要额外改动拉链的原有结构，直接顺着链牙推入即可完成装配，拉头整体的最大外轮廓宽度为12.7mm，长度为21.4mm，闭合状态下突出拉链布带的高度为6.2mm，不会因为尺寸过大和箱包的内衬、面料产生剐蹭。

　　设计过程中特意对几个受力集中的位置做了加强处理：拉片吊耳和主体连接的位置做了三角形的加强筋，筋厚1mm，能承受150N的垂直拉力不会出现断裂；锁舌和主体连接的转轴位置做了局部加厚，转轴直径1.2mm，反复开合5000次也不会出现转轴磨损松旷的问题。材质选用常规的冷轧钢材，表面可以做镀锌、镀镍或者喷塑处理，适配不同箱包的外观配色需求，不管是民用的旅行箱、背包，还是工业用的设备防护套、工具包，都能满足使用强度要求。和市面上常见的普通拉头相比，这款锁扣式拉头不需要额外加装锁具，靠自身的楔形锁舌结构就能实现位置锁定，在户外颠簸、物品装载量较大的场景下，不会因为晃动、拉扯出现拉链自行滑开的情况，能避免包内物品掉落的风险。

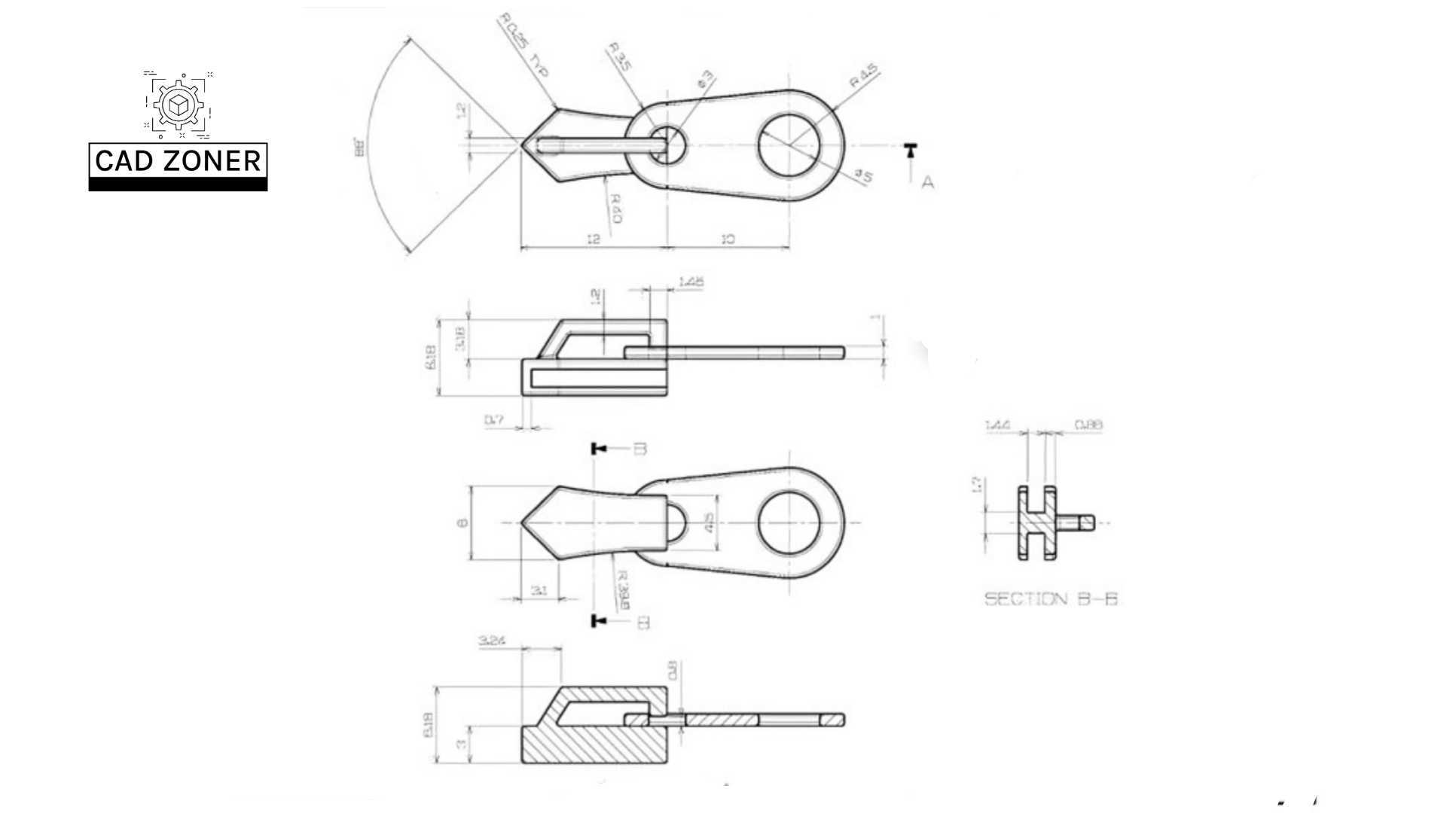

　　建模过程中所有的配合尺寸都按照通用拉链的行业标准做了公差预留，滑槽和链牙的配合间隙控制在0.15mm，既保证滑动时的顺畅度，也不会因为间隙过大出现卡牙、跳牙的问题，锁舌的弹出角度做了12度的限位，避免锁舌弹出过度导致无法顺利沿链牙滑动。整个零件没有复杂的曲面结构，采用冲压加铆接的工艺就可以批量生产，生产过程中不需要特殊的定制刀具，常规的五金冲压设备就能完成加工，生产成本和普通拉头相比增幅很小，但锁止可靠性提升明显，适合对拉链闭合可靠性有要求的各类场景使用。
