三角底座双卡扣式机械锁扣结构设计

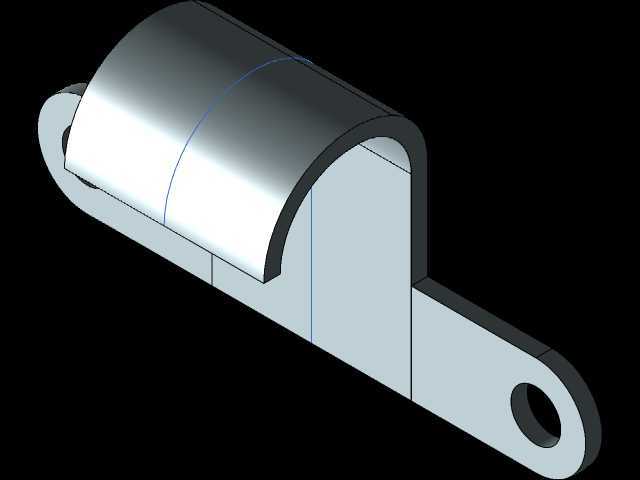

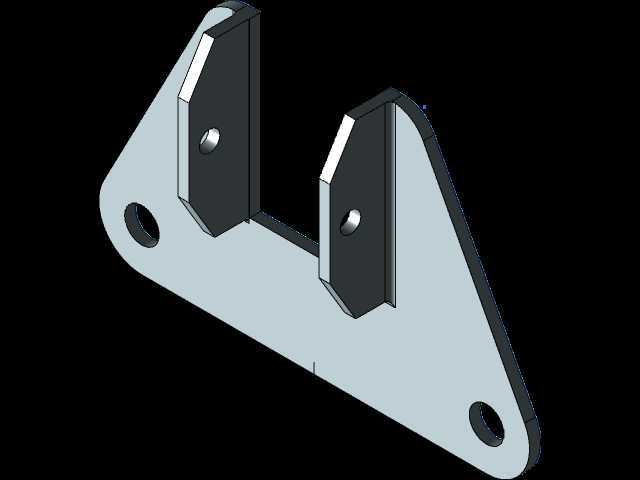

这款机械锁扣的结构设计，核心围绕快速锁紧与可靠定位的实际工况需求展开，在各类需要频繁开合、快速拆装的设备舱门、工装夹具盖板、小型设备检修口场景中应用广泛。从结构形态来看，主体采用三角式安装底座，这种构型并非随意选择，三角形的结构稳定性能够在锁扣承受侧向拉扯力时，将受力均匀分散到三个安装点位上，避免单点受力过大导致的底座变形或者安装孔位撕裂。底座上预留的三个安装孔，分别布置在三角结构的三个端点位置，孔位周边做了局部加厚处理，在实际安装时可以适配M4或者M5规格的紧固件，安装孔的沉台设计能够让螺栓头完全沉入底座平面，不会突出表面干涉锁扣的开合动作，也避免了螺栓头外露剐蹭周边部件。

锁扣的两个卡扣臂采用对称式布局，每个卡扣臂都做了斜切面导向设计，在扣合过程中，斜切面能够先与对接件的锁舌接触，借助导向斜面自动修正对位偏差，不需要操作人员反复调整对位位置，哪怕是视线不佳的设备内部安装位置，也能凭借手感完成顺畅扣合。卡扣臂与底座之间采用一体折弯加局部铆接的结构形式，卡扣臂的接触面上加装了耐磨缓冲垫片，垫片采用高耐磨的改性尼龙材质，一方面能够在扣合时吸收冲击，减少金属件直接碰撞产生的异响和磨损，另一方面也能在长期使用后单独更换垫片，不需要整体更换锁扣总成，降低后期维护成本。每个卡扣臂上都设置了定位凸点，凸点与对接锁舌上的定位凹槽配合，扣合到位后会产生清晰的到位反馈，操作人员可以通过触感和声响判断锁扣是否完全锁紧，避免出现虚扣、半扣的情况，防止设备运行过程中锁扣意外松脱。

从安装边界来看，这款锁扣的整体厚度控制在18mm以内，安装时底座与安装面完全贴合，卡扣臂的开合行程为12mm，在设计配套的对接结构时，只需要保证锁舌的伸出长度在10mm到14mm之间，锁舌的厚度不超过6mm，就能够实现顺畅配合，不需要额外预留过大的安装空间，对于空间紧凑的小型设备、便携箱体类产品非常友好。锁扣的解锁方向设计为侧向扳动，解锁力控制在15N到20N之间，既不会因为解锁力过小导致受振动意外解锁，也不会因为解锁力过大造成操作不便，在有一定振动的工业设备上使用时，卡扣臂的自锁角度设计在7度以内，处于力学自锁区间内，只要没有主动施加解锁力，哪怕持续承受设备运行带来的振动载荷，也不会出现自行松脱的问题。

在结构细节处理上，锁扣的所有外露棱边都做了R1.5的圆角倒钝处理，没有尖锐的毛刺或者棱角，避免操作人员在开合操作时被划伤。底座的背面做了网格状的防滑纹路，安装时纹路与安装面接触，能够增大摩擦力，即使安装螺栓出现轻微松动，锁扣也不会在安装面上发生滑移错位。卡扣臂的转轴位置采用了无油自润滑衬套，不需要定期加注润滑油，在粉尘较多的车间环境下使用时，也不会因为粉尘进入转轴位置出现卡滞问题，长期使用的开合寿命能够达到万次以上，完全满足工业设备的日常使用频次要求。

在实际选型适配时，这款锁扣适合用在需要经常开启检修的设备防护门、电气控制箱盖板、小型工装的快速压紧结构上，相比传统的螺栓紧固方式，不需要借助额外工具，徒手就能够完成开合操作，能够大幅提升设备检修、工装换型的效率。设计配套结构时需要注意，对接锁舌的安装面需要与锁扣底座安装面保持平行，平行度公差控制在0.2mm以内，否则会出现单边卡扣受力过大、扣合不畅的问题；如果是用在户外设备上，还可以在锁扣表面增加喷塑或者镀锌处理，提升防锈耐腐蚀能力，适应潮湿、多盐雾的使用环境。
