做结构设计的同行多半都碰到过管线配套固定的需求,尤其是在液压管路、气动管线、小型设备走线布局里,这类带铰接功能的管夹支架,往往是解决管线走向调整、缓冲位移的核心小部件。很多刚入行的设计师容易忽略这类小零件的细节,要么直接选标准管夹硬套,要么把铰接座做的冗余笨重,最后装配的时候要么卡不进管外径,要么铰接转动卡滞,甚至在设备运行振动的时候出现焊缝开裂、固定耳断裂的问题。
先从实际应用场景说,这类结构最常用在中小型设备的管线排布上,比如车间小型自动化设备的气动管路固定,需要在设备机架调整的时候,管夹能跟着管线做小角度的偏转,避免硬固定把管路折出死弯,影响气路通径;还有一些户外小型设备的穿线固定,要兼顾一定的晃动余量,避免长期风振或者设备运行振动把管线外皮磨破。和普通的全包式管夹不一样,这个结构把管夹本体和两侧的铰接支座做了一体化设计,不需要额外再配铰接销轴的安装座,省掉了两个单独的支座零件,装配的时候少两道拧螺丝的工序,对于批量装配的设备来说,积少成多能省不少装配工时。

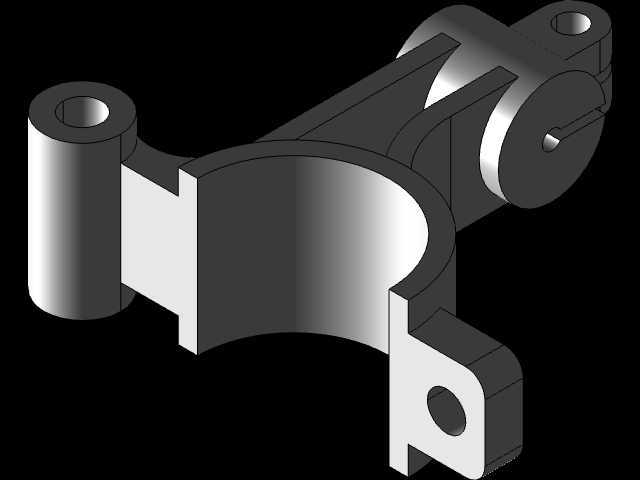

从功能特性上拆解,主体的半环抱结构是核心的夹持部位,内侧的圆弧面要和被夹持的管体外径做公差匹配,设计的时候一般要留0.2到0.5mm的间隙,方便装配的时候套入,同时如果配套橡胶减震垫的话,这个间隙刚好能容纳1mm厚的橡胶层,夹紧之后不会出现管体被硬夹变形的情况。两侧的铰接筒做了同轴度设计,两个筒的内孔同轴度公差要控制在0.1mm以内,不然穿销轴的时候会出现别劲的情况,转动的时候阻尼不均匀,长期磨损会出现旷量。下方伸出的带孔固定耳是用来做最终的机架固定,安装孔的位置要避开铰接筒的转动半径,不然当支架绕销轴转动到最大角度的时候,固定螺丝的头部会和铰接筒外壁发生干涉,这是很多新手建模的时候容易犯的错误,只看静态装配位置,不核对运动边界。
说下设计思路的考量,一开始做方案的时候其实考虑过分体式结构,就是管夹和铰接座分开做,用螺丝把两者锁在一起,但算下来零件数量多了两个,加工的时候要多开两套冲压或者机加工序,成本反而更高,而且分体结构的连接位置在长期振动下容易出现螺丝松动的问题,不如一体化结构的可靠性高。一体化结构的壁厚设计要做应力分散,在铰接筒和半环抱主体连接的位置做了圆角过渡,避免直角位置出现应力集中,毕竟这个位置是整个零件受力最大的地方,当管夹受到管线的侧向拉力的时候,应力会集中在连接拐角处,如果是直角的话,反复受力很容易出现疲劳裂纹。
再讲尺寸和安装边界的细节,半环抱结构的开口宽度要比被夹持管体的半径小2到3mm,这样当管体压入的时候,开口位置会有微小的弹性变形,产生预紧力,不会在没锁紧紧固件的时候管体就从夹子里掉出来,方便装配的时候预定位。两侧铰接筒的长度要比配套的销轴衬套宽度单边大0.1mm,避免衬套和筒端面发生摩擦,增加转动阻力。下方固定耳的安装孔中心到半环抱结构中心的距离,要保证当支架绕铰接轴转动±15度的时候,固定耳不会和安装基面的凸台发生干涉,这个转动角度是根据实际管线的位移量算出来的,一般设备运行时管线的摆动量不会超过10度,留15度的余量足够覆盖所有工况,再大的转动角度就需要换更长的铰接臂了,不然会出现管夹碰机架的问题。
另外要注意的是,铰接筒的内孔表面粗糙度要控制在Ra1.6以上,如果是用塑料材质做这个零件的话,内孔可以直接做到Ra3.2,不需要额外加工,如果是金属材质的话,内孔最好做一下去毛刺处理,不然穿销轴的时候会把销轴表面的防锈层刮掉,长期使用容易生锈卡滞。半环抱结构的两个端面要做平行度校验,不然当用抱箍锁紧的时候,两个端面贴合不紧密,会出现夹紧力不均匀的情况,一侧夹的紧一侧有缝隙,管体在振动的时候会在夹子里转动,磨坏管线表面。很多人做这类零件的时候只看外形像,忽略这些公差细节,最后做出来的样件装配的时候问题一堆,还要反复改模或者改机加参数,反而耽误项目进度。
还有一个容易被忽略的点,就是固定耳的安装孔沉头深度,如果用内六角螺丝固定的话,沉头深度要比螺丝头的厚度大0.2mm,保证螺丝头能完全沉到固定耳的平面以下,不会凸出来刮到旁边的管线。整个零件的外形轮廓要做倒钝处理,所有的锐边都要倒0.3mm的圆角,不然装配的时候很容易划伤工人的手,也会刮碰到旁边的管线外皮,造成不必要的质量隐患。这类零件虽然小,但是在整套设备里的作用并不小,一旦管夹断裂松脱,管线甩出来碰到运动部件,就会造成设备停机,甚至出现安全隐患,所以设计的时候不能因为零件小就放松公差和结构强度的要求。
