麦克纳姆全向移动轮结构设计方案

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1105440
  • 麦克纳姆全向移动轮结构设计方案
  • 麦克纳姆全向移动轮结构设计方案
  • 麦克纳姆全向移动轮结构设计方案
  • 麦克纳姆全向移动轮结构设计方案
  • 麦克纳姆全向移动轮结构设计方案
  • 麦克纳姆全向移动轮结构设计方案
  • 麦克纳姆全向移动轮结构设计方案
  • 麦克纳姆全向移动轮结构设计方案

在仓储AGV、智能巡检机器人、窄通道作业转运平台的行走机构选型中,麦克纳姆轮的全向移动特性一直是窄空间作业场景的核心解决方案,区别于传统差速轮、舵轮需要预留转弯半径的局限,这类轮组依靠辊子的偏置布局,可实现整车零半径转向、横向平移、斜向移动等多自由度运动,能在2米以内宽度的窄通道内完成侧方停靠、原地回转等动作,大幅压缩作业通道的预留宽度,提升仓储空间的平面利用率。

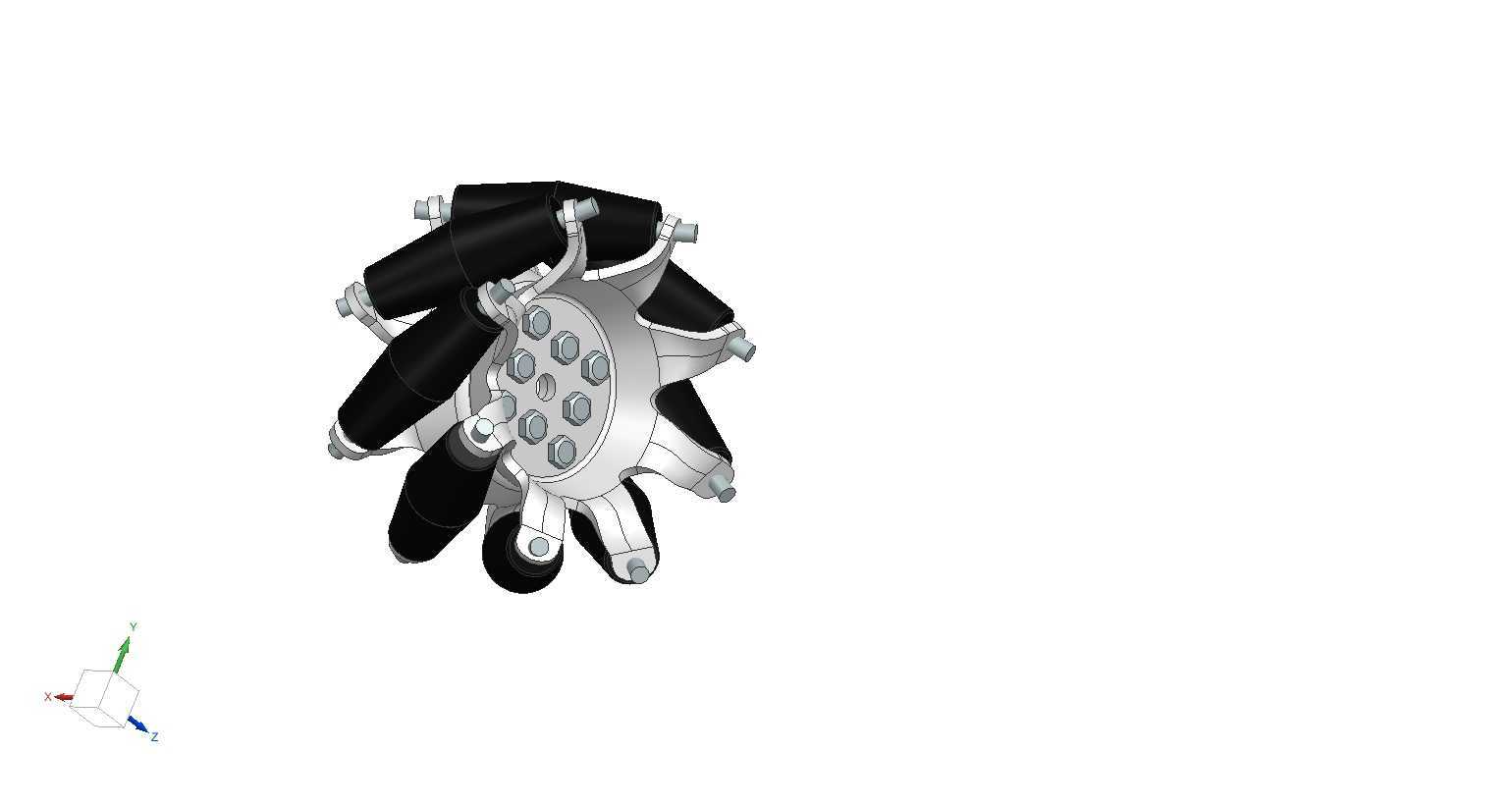

这款麦克纳姆轮的设计核心围绕辊子偏置角度、轮毂承载强度、安装接口通用性三个维度展开,轮毂主体采用辐板式承力结构,轮缘位置均匀分布多组独立辊子安装座,每个辊子的轴线与轮毂主轴线呈45度夹角,相邻辊子的外轮廓母线连续衔接,保证轮组与地面接触时无明显阶跃间隙,避免行走过程中出现连续颠簸冲击。辊子外层采用聚氨酯包胶材质,邵氏硬度控制在85A左右,既保证足够的承载能力,又能提供充足的地面摩擦力,减少光滑地坪上的打滑概率,同时包胶层具备一定的形变余量,可吸收地坪微小不平整带来的振动,降低整车行走时的噪音水平。

从安装边界来看,这款轮组的轮毂中心设置标准通孔连接位,可适配市面上主流的60系列、80系列行星减速电机输出轴,连接法兰的孔位采用等节距圆周分布,无需额外定制转接法兰即可完成与驱动单元的装配,轮组的轴向总厚度控制在合理范围内,不会过度占用底盘的横向安装空间,底盘设计时只需预留对应直径的轮窝空间,同时保证轮组下边缘与底盘底板之间预留10mm以上的安全间隙,即可避免行走过程中辊子与底盘结构发生运动干涉。

设计过程中针对辊子的受力特性做了专项优化,每个辊子的支撑轴采用两端固定的安装方式,相比单悬臂支撑结构,抗冲击载荷能力提升40%以上,可承受急停、越障时的瞬时冲击载荷,避免辊子轴受力变形导致的轮组卡滞问题。辊子与轮毂之间设置微小的安装间隙,保证辊子绕自身轴线转动时无卡滞,同时间隙量控制在0.2mm以内,避免间隙过大导致的行走晃动。轮组的整体承载能力按照单轮150kg额定载荷设计,四轮组合的AGV平台可承载500kg以内的总重量,满足绝大多数轻型转运设备的载荷需求。

在实际应用场景中,这类轮组通常采用四轮对称布局,左前轮与右后轮采用左旋辊子排布,右前轮与左后轮采用右旋辊子排布,通过四个轮组的转速与转向差速控制,即可实现任意方向的移动。相比传统的舵轮转向结构,麦克纳姆轮不需要额外设置转向驱动机构,底盘结构更简洁,控制逻辑虽然对轮组转速同步性要求更高,但运动灵活性远优于传统轮组,尤其适合在密集仓储货架区、生产车间窄通道、电梯间等空间受限的场景下使用。设计建模时需要重点校核辊子的轮廓包络线,保证轮组转动过程中所有辊子的外轮廓都在设计直径范围内,避免出现辊子突出轮缘导致的安装干涉,同时要考虑轮毂的动平衡特性,在辐板位置预留平衡调整位,保证轮组在最高1.5m/s的行走速度下无明显振动。
