小型航空器前轮双叉臂起落悬架结构

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1106072

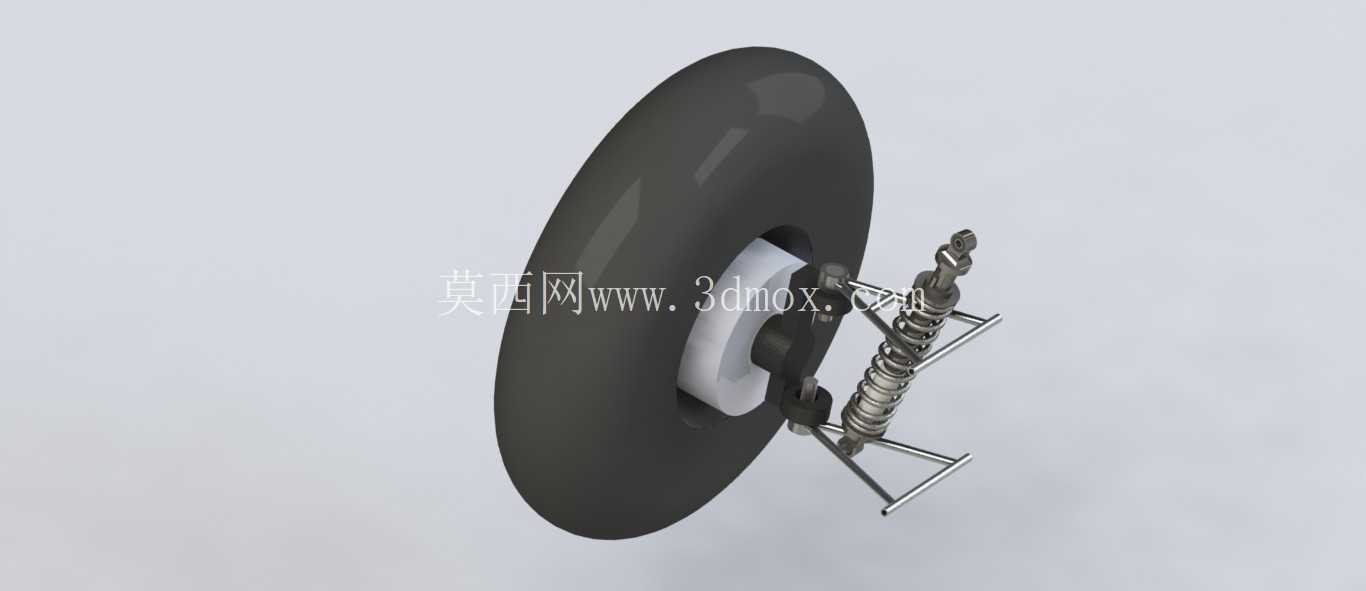

  • 小型航空器前轮双叉臂起落悬架结构

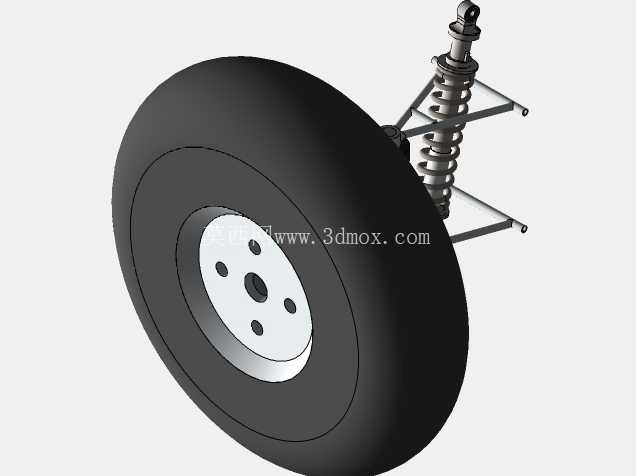

  • 小型航空器前轮双叉臂起落悬架结构

这套双叉臂悬架结构,核心适配小型通用航空器的前起落架安装场景,在轻型运动飞机、小型无人机的前三点式起落架布局中,承担着陆缓冲、滑行导向、地面转向传力的核心作用,区别于汽车领域的双叉臂悬架,航空场景下的该结构需要同时承受垂直方向的着陆冲击载荷、滑行阶段的侧向风载荷、以及转向过程中的扭转力矩,对结构的刚度匹配、缓冲行程的冗余设计有更严苛的要求。

从功能特性来看,整套结构由机轮组件、上下叉形摇臂、油气缓冲支柱、轮轴安装座、转向摇臂接口几个核心部分组成。机轮部分采用实心橡胶轮胎搭配金属轮毂的结构,轮毂中心预留轮轴安装孔,与下叉臂的轮轴支座通过高精度轴孔配合连接,配合面设置轴套减少转动磨损,满足滑行阶段机轮自由转动的需求。上下两个叉形摇臂采用不等长设计,上叉臂的有效摆臂长度略短于下叉臂,这种设计可以在悬架压缩、伸张的过程中,让机轮的定位参数保持在合理区间,避免滑行过程中出现轮胎偏磨、轮距突变的问题,同时上下叉臂的铰接点分别与机身安装支座、缓冲支柱下端支座连接,铰接位置均采用带自润滑衬套的销轴结构,无需频繁加注润滑脂即可满足长期往复摆动的使用需求。

缓冲支柱采用螺旋弹簧搭配阻尼芯的结构形式,弹簧的刚度曲线经过匹配设计,在小行程压缩阶段刚度较低,可以过滤滑行阶段道面微小颠簸带来的振动,避免振动直接传递到机身结构;当出现大行程压缩,也就是着陆冲击工况下,弹簧刚度随压缩量增大逐步提升,配合阻尼芯的油液节流作用,快速消耗着陆冲击的动能,避免出现反复弹跳的问题。缓冲支柱的上端通过万向铰结构与机身承力框连接,下端同时与下叉臂、转向拉杆摇臂连接,转向动作通过拉杆传递到支柱下端,带动机轮整体绕支柱轴线偏转,实现地面滑行的转向控制,这种转向传力路径可以避免转向力矩直接作用在叉臂铰接点,减少铰接结构的磨损。

设计思路上,整套结构优先考虑了轻量化与强度的平衡,所有承力的摇臂、支座结构均采用等强度设计,在应力集中的铰接孔位置做了局部加厚处理,非承力区域通过挖槽、减薄壁厚的方式控制整体重量,适配航空场景下对部件重量的严苛要求。安装边界方面,整套悬架的上端安装点共三个,分别是上叉臂的两个机身铰接点、缓冲支柱上端的机身铰接点,三个安装点的相对位置精度直接决定悬架的运动轨迹,安装时需要保证三个铰接点的同轴度误差控制在0.1mm以内,避免悬架运动过程中出现卡滞。悬架的最大压缩行程为120mm,最大伸张行程为80mm,安装时需要预留足够的机轮跳动空间,避免机轮在极限行程下与机身结构、整流罩发生干涉;轮轴的安装位置距离机身安装平面的高度为320mm,适配直径400mm的航空机轮,轮距方向的安装宽度为180mm,安装支座的连接孔采用标准航空螺栓规格,可直接适配多数轻型航空器的前起落架安装接口。

在实际使用场景中,这套悬架还需要匹配对应的转向阻尼结构,避免高速滑行过程中出现前轮摆振的问题,上下叉臂的铰接销轴需要设置可靠的防松保险结构,防止飞行过程中销轴脱出引发结构失效。结构的运动校核阶段,需要模拟着陆冲击、最大侧风滑行、最大转向角度三个极限工况,确认所有运动部件之间的间隙不小于5mm,避免极端工况下出现结构碰撞;缓冲弹簧的预紧力需要根据整机的前起落架载荷进行匹配,保证停机状态下悬架的初始压缩量处于总行程的三分之一位置,兼顾小振动过滤能力与大冲击缓冲余量。
